Antennenmodul aus- und einbauen

Ausbauen

Antennenverstärker -R24-, Radioantenne 2 -R93-, Antenne -R11- und Digitalradio-Antenne -R183- werden nachfolgend Antennenmodul genannt.

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

– Verkleidung oben Heckklappe ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70; Kofferraumverkleidungen; Verkleidung oben Heckklappe aus- und einbauen.

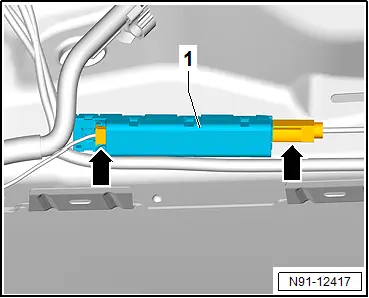

– Elektrische Steckverbindungen -Pfeile- trennen.

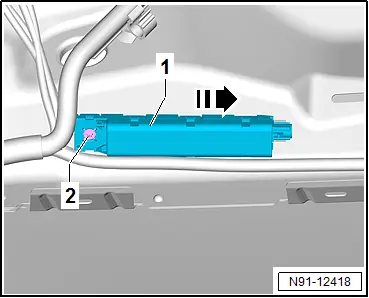

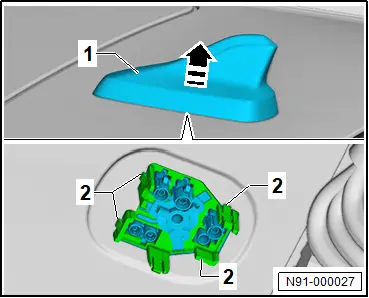

– Schraube -2- herausdrehen.

– Antennenmodul -1- in -Pfeilrichtung- abziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr.91; Montageübersicht - Antennensysteme

Frequenzfilter für Frequenzmodulation (FM) R178/R179 aus- und einbauen

Frequenzfilter für Frequenzmodulation (FM) in der Minusleitung -R178- und Frequenzfilter für Frequenzmodulation (FM) in der Plusleitung -R179- werden nachfolgend Frequenzfilter genannt.

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

– Verkleidung seitlich Heckklappe ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70; Kofferraumverkleidungen; Verkleidung seitlich Heckklappe aus- und einbauen.

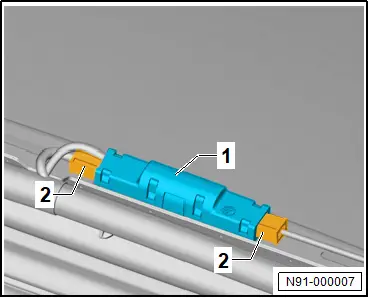

– Elektrische Steckverbindungen -2- trennen.

– Frequenzfilter -1- vorsichtig mit handelsüblichem Kunststoffkeil heraushebeln und abnehmen.
