Batteriemodule laden und entladen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Abdeckhaube - VAS 6910/21-1 -

♦ Isoliermatte - VAS 6910/21-3 -

♦ Spannungsausgleichgerät für Hochvoltbatterie-Module (Modul-Balancer) - VAS 6910 -

GEFAHR

Lebensgefahr durch hohe Spannung.

Tod oder schwere Körperverletzungen durch Stromschlag oder Lichtbogen möglich.

– Für folgende Arbeiten muss eine geeignete Persönliche Schutzausrüstung (PSA) getragen werden.

– Für die folgenden Arbeiten muss eine zweite, entsprechend qualifizierte Person zur Aufsichtsführung anwesend sein.

– Außerhalb des Gefahrenbereiches kann die zweite Person den HVE bei Bedarf im Rahmen ihrer Qualifikation unterstützen.

– Die Persönliche Schutzausrüstung (PSA) muss trocken und unbeschädigt sein.

Für nachfolgende Arbeitsschritte die benötigte Schutzausrüstung anlegen:

♦ Lichtbogengeprüfte Kleidung (mindestens APC 2, mindestens 318 kJ)

♦ Helm mit lichtbogengeprüftem Visier (mindestens APC 2, mindestens 318 kJ)

♦ Lichtbogengeprüfte Handschuhe mit Nitril-Unterziehhandschuhen (mindestens APC 2, mindestens 318 kJ), isolierend bis min. 500 V

♦ Sicherheitsschuhe mit ESD-Schutz

– → Rep.-Gr. 93 ; Hochvoltbatterie 1 AX2 öffnen .

– → Rep.-Gr. 93 ; Stromkreis unterbrechen .

Bedingung

● Wird ein neues Batteriemodul eingebaut, muss zwingend der Ladezustand mit dem Spannungsausgleichgerät für Hochvoltbatterie-Module (Modul-Balancer) - VAS 6910 - angepasst werden.

– Batteriemodul ausbauen → Rep.-Gr. 93 ; Einbauorteübersicht - Batteriemodule .

– Autarke Software starten.

Tipp

Die weitere Vorgehensweise des Lade-/Entladevorgangs mit dem Spannungsausgleichgerät für Hochvoltbatterie-Module (Modul-Balancer) - VAS 6910 - , Abdeckhaube - VAS 6910/21-1 - und Isoliermatte - VAS 6910/21-3 - wird durch die autarke Software erklärt.

Batteriegehäuse-Oberteil auf Wiederverwendung prüfen

Batteriegehäuse-Oberteil muss für die Wiederverwendung alle Kriterien erfüllen.

– Batteriegehäuse-Oberteil auf ebene Fläche legen. Nachfolgende Punkte prüfen:

Bedingung

● Batteriegehäuse-Oberteil -1- darf keine plastische Verformung aufweisen.

● Schaumstoffdichtung -2- darf keine Risse oder Abschürfungen aufweisen.

● Keine Rückstände/Ablösungen der Schaumstoffdichtung auf dem Batteriegehäuse-Unterteil.

Bedingung

● Schaumstoffdichtung ist umlaufend auf dieselbe Höhe aufgestellt.

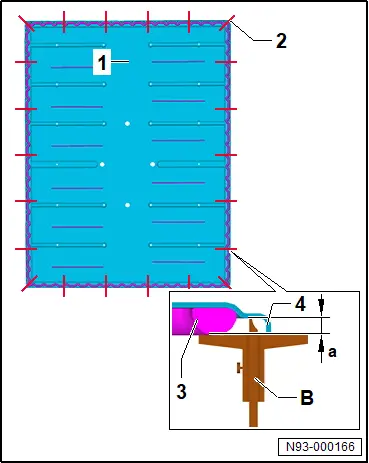

– Mit Tiefenmessschieber -B- an den Messpunkten -2- die Höhe der Schaumstoffdichtung prüfen. Dazu an Nutkante -4- und Schaumstoffdichtung -3- anlegen.

Bedingung

● Höhe der Schaumstoffdichtung -a- min. 2 mm.

HINWEIS

Verschmutzungen am Batteriegehäuse-Oberteil.

Bei der Reinigung vom Batteriegehäuse-Oberteil beschädigt Schmutz auf dem Reinigungstuch die Schaumstoffdichtung.

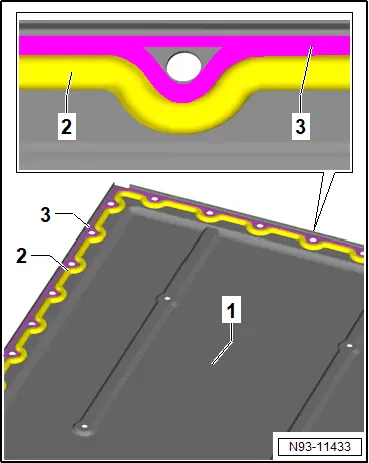

– Verschmutztes Dichtmittel, Verschmutzungen oder Fremdkörper im Bereich -3- am Batteriegehäuse-Oberteil -1- mit fuselfreiem Reinigungstuch und Reinigungslösung → Elektronischer Teilekatalog (ETKA) entfernen.

Bedingung

● Schaumstoffdichtung -2- darf keine Risse oder Abschürfungen aufweisen.

Fortsetzung

Variante 2

– Schaumstoffdichtung auf dem Batteriegehäuse-Oberteil auf Risse oder Abschürfungen prüfen.

Batteriegehäuse-Unterteil ersetzen

Ausbauen

– → Rep.-Gr. 93 ; Sichtprüfung der Hochvoltbatterie 1 AX2 .

– → Rep.-Gr. 93 ; Diagnose der Hochvoltbatterie 1 AX2 .

– Hochvoltbatterie 1 - AX2 - ausbauen → Rep.-Gr. 93 ; Hochvoltbatterie 1 AX2 aus- und einbauen .

– → Rep.-Gr. 93 ; Dichtigkeitsprüfung der Hochvoltbatterie 1 AX2 .

– → Rep.-Gr. 93 ; Hochvoltbatterie 1 AX2 öffnen .

– → Rep.-Gr. 93 ; Spannungs- und Isolationsmessung .

– → Rep.-Gr. 93 ; Stromkreis unterbrechen .

– Anschlussträger ausbauen → Rep.-Gr. 93 ; Anschlussträger aus- und einbauen .

– Steuergerät für Batterieregelung - J840 - ausbauen → Rep.-Gr. 93 ; Steuergerät für Batterieregelung J840 aus- und einbauen .

– Schaltkasten der Hochvoltbatterie, Minuspol - SX7 - ausbauen → Rep.-Gr. 93 ; Schaltkasten der Hochvoltbatterie, Minuspol SX7 aus- und einbauen .

– Schaltkasten der Hochvoltbatterie, Pluspol - SX8 - ausbauen → Rep.-Gr. 93 ; Schaltkasten der Hochvoltbatterie, Pluspol SX8 aus- und einbauen .

– Steuergerät für Batteriemodule ausbauen → Rep.-Gr. 93 ; Steuergerät für Batteriemodule aus- und einbauen .

– Batteriemodule abwechselnd ausbauen → Rep.-Gr. 93 ; Batteriemodul ausbauen .

– Potenzialausgleichsleitungen an Hochvoltbatterie 1 - AX2 - ausbauen → Rep.-Gr. 93 ; Einbauorteübersicht - Potenzialausgleichsleitungen .

Einbauen

– Batteriegehäuse-Unterteil ersetzen.

– Potenzialausgleichsleitungen an Hochvoltbatterie 1 - AX2 - einbauen → Rep.-Gr. 93 ; Einbauorteübersicht - Potenzialausgleichsleitungen .

Bedingung

● Beim Einbau der Batteriemodule immer ein Batteriemodul komplett einbauen und dann mit dem nächsten Batteriemodul fortfahren.

– → Rep.-Gr. 93 ; Batteriemodul einbauen .

– Steuergerät für Batteriemodule einbauen → Rep.-Gr. 93 ; Steuergerät für Batteriemodule aus- und einbauen .

– Schaltkasten der Hochvoltbatterie einbauen → Rep.-Gr. 93 ; Schaltkasten der Hochvoltbatterie, Minuspol SX7 aus- und einbauen → Rep.-Gr. 93 ; Schaltkasten der Hochvoltbatterie, Pluspol SX8 aus- und einbauen .

– Steuergerät für Batterieregelung - J840 - einbauen → Rep.-Gr. 93 ; Steuergerät für Batterieregelung J840 aus- und einbauen .

– Anlageflächen Anschlussträger reinigen.

– Anschlussträger einbauen → Rep.-Gr. 93 ; Anschlussträger aus- und einbauen .

– Stromkreis schließen → Rep.-Gr. 93 ; Stromkreis unterbrechen .

– → Rep.-Gr. 93 ; Spannungs- und Isolationsmessung .

Batteriegehäuse-Oberteil aus dem Reparatursatz muss für die Wiederverwendung alle Kriterien erfüllen.

– Batteriegehäuse-Oberteil auf ebene Fläche legen. Nachfolgende Punkte prüfen:

Bedingung

● Batteriegehäuse-Oberteil -1- darf keine plastische Verformung aufweisen.

● Schaumstoffdichtung -2- darf keine Risse oder Abschürfungen aufweisen.

● Keine Rückstände/Ablösungen der Schaumstoffdichtung auf dem Batteriegehäuse-Unterteil.

Bedingung

● Schaumstoffdichtung ist umlaufend auf dieselbe Höhe aufgestellt.

– Mit Tiefenmessschieber -B- an den Messpunkten -2- die Höhe der Schaumstoffdichtung prüfen. Dazu an Nutkante -4- und Schaumstoffdichtung -3- anlegen.

Bedingung

● Höhe der Schaumstoffdichtung -a- min. 2 mm.
