Volkswagen ID.3: Bremspedal vom Bremskraftverstärker trennen. Bremspedal mit Bremskraftverstärker verbinden. Bremspedal aus- und einbauen, Linkslenker

Bremspedal vom Bremskraftverstärker trennen

Bremspedal vom Bremskraftverstärker trennen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Entriegelungswerkzeug - T10006A -

Ausbauen

– Zur besseren Darstellung werden die folgenden Arbeitsabläufe bei ausgebautem Fußhebelwerk abgebildet.

– Bremspedal -1- zunächst in Richtung Bremskraftverstärker drücken und festhalten.

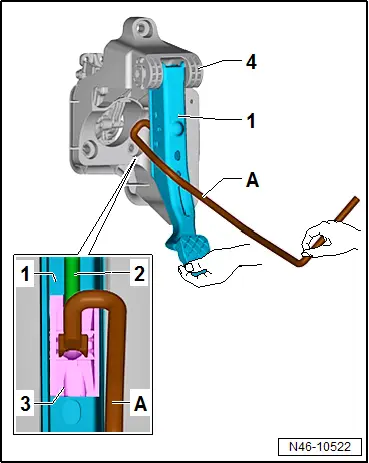

1 - Bremspedal

2 - Druckstange

3 - Haltenasen

4 - Lagerbock

A - Entriegelungswerkzeug - T10006A -

– Entriegelungswerkzeug - T10006A - -A- einsetzen und in Richtung Vordersitz ziehen, dabei am Bremspedal -1- gegenhalten (Pedal darf sich in diesem Moment nicht zum Vordersitz bewegen). Dadurch werden die Haltenasen -3- der Aufnahme vom Kugelkopf der Druckstange -2- abgedrückt.

– Entriegelungswerkzeug - T10006A - -A- und Bremspedal -1- gemeinsam in Richtung Vordersitz ziehen. (Das Bremspedal -1- wird dadurch vom Kugelkopf der Druckstange -2- abgezogen).

Bremspedal mit Bremskraftverstärker verbinden

Bremspedal mit Bremskraftverstärker verbinden

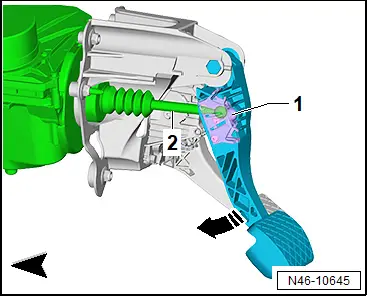

– Kugelkopf Druckstange -2- vor die Aufnahme -1- halten und Bremspedal in -Pfeilrichtung- Bremskraftverstärker drücken. Kugelkopf Druckstange muss hörbar einrasten.

– Verrastung durch ein kurzes Ziehen am Bremspedal prüfen.

Bremspedal aus- und einbauen, Linkslenker

Bremspedal aus- und einbauen, Linkslenker

Ausbauen

– Lenksäulenverkleidung unten ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 68 ; Ablagen/Abdeckungen; Lenksäulenverkleidung unten aus- und einbauen

– Fußraumausströmer Fahrerseite ausbauen → Heizung, Klimaanlage; Rep.-Gr. 87 ; Luftführung; Fußraumausströmer Fahrerseite aus- und einbauen .

– Crashstrebe ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Querträger für Schalttafel; Crashstrebe aus- und einbauen .

– → Rep.-Gr. 46 ; Bremspedal vom Bremskraftverstärker trennen und verbinden .

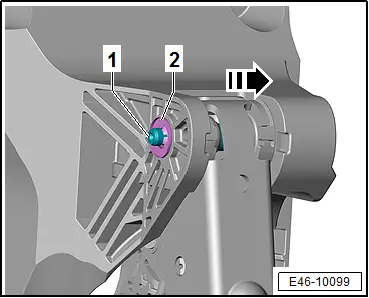

– Sicherungsklemmscheibe -2- vom Lagerbolzen -1- abziehen.

– Lagerbolzen -1- in -Pfeilrichtung- herausziehen.

– Bremspedal aus Lagerbock nehmen.

Einbauen

– Lagerbolzen nicht schmieren oder fetten.

Bedingung

● Der Lagerbolzen muss trocken bleiben.

– Lagerbolzen von rechts nach links durch Lagerbock und Bremspedal schieben.

– Sicherungsklemmscheibe auf Lagerbolzen stecken.

– Der weitere Einbau erfolgt in umgekehrter Reihenfolge.
