Bremsscheibe aus- und einbauen

Bremsscheibe aus- und einbauen

Ausbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

– Bremsbeläge ausbauen → Rep.-Gr. 46 ; Bremsbeläge aus- und einbauen .

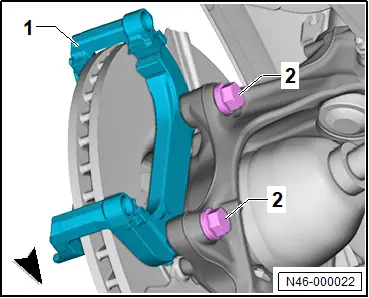

– Schrauben -2- herausdrehen und Bremsträger -1- abnehmen.

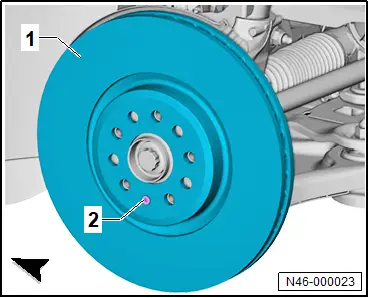

– Schraube -2- herausdrehen, dabei Bremsscheibe -1- festhalten.

– Bremsscheibe -1- abnehmen.

– Anlagefläche von Bremsscheibe und Radnabe gründlich reinigen, Korrosion mit geeigneten Werkstattmitteln entfernen.

– Bremsscheiben reinigen.

Bedingung

● Für das Reinigen der Bremsscheiben ausschließlich handelsüblichen Spiritus verwenden.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Bedingung

● Bremsscheiben müssen achsweise ersetzt werden.

Anzugsdrehmomente

♦ → Rep.-Gr. 46 ; Montageübersicht - Vorderradbremse

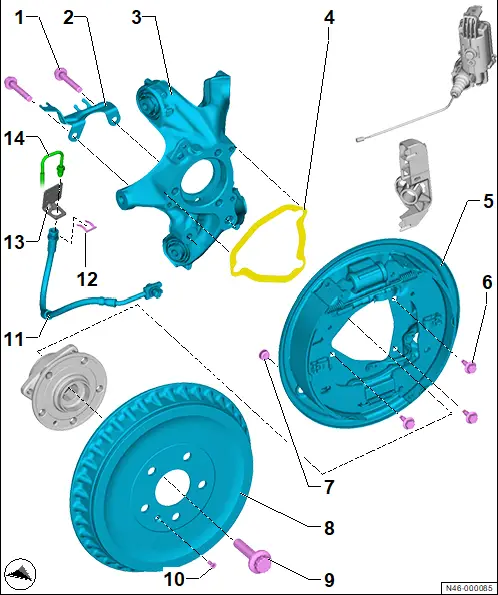

Montageübersicht - Hinterradbremse, Trommelbremse

Montageübersicht - Hinterradbremse, Trommelbremse

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt

1 - Innenvielzahnschraube

❏ 4 Stück

❏ nach Demontage ersetzen

❏ M10 x 58

❏ 50 Nm +180°

2 - Halter

3 - Radlagergehäuse

❏ → Fahrwerk, Achsen, Lenkung; Rep.-Gr. 42 ; Radlagerung, Längslenker; Montageübersicht - Radlagerung

4 - Dichtung

❏ nach Demontage ersetzen

❏ → Rep.-Gr. 46 ; Dichtung für Bremsträgerblech aus- und einbauen

5 - Bremsträger mit Bremsbacken

❏ → Rep.-Gr. 46 ; Bremsträgerblech aus- und einbauen

6 - Innenvielzahnschraube

❏ 3 Stück

❏ nach Demontage ersetzen

❏ M8 x 25

❏ 20 Nm +45°

7 - Verschlussstopfen

8 - Bremstrommel

❏ Verschleißgrenze → Rep.-Gr. 00 ; Prüf- und Einstellwerte

9 - Schraube

❏ → Fahrwerk, Achsen, Lenkung; Rep.-Gr. 42 ; Radlagerung, Längslenker; Montageübersicht - Radlagerung

10 - Torx-Schraube

❏ M6 x 16

❏ 8 Nm

11 - Bremsschlauch mit Ringstutzen und Hohlschraube

❏ auf richtige Einbaulage achten

❏ Hohlschraube an Radbremszylinder: 45 Nm

12 - Klammer

13 - Halter

14 - Bremsleitung

❏ 14 Nm

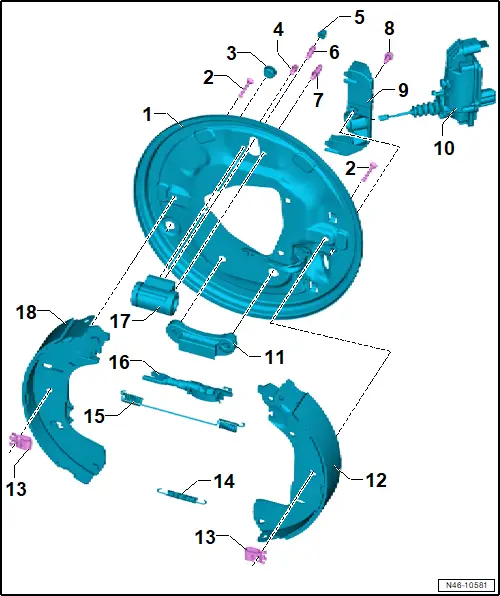

Montageübersicht - Bremsbacken

Montageübersicht - Bremsbacken

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt

1 - Bremsträger

❏ → Rep.-Gr. 46 ; Bremsträgerblech aus- und einbauen

2 - Belaghaltestift

3 - Verschlussstopfen

❏ mit Halteclip

4 - Schraube

❏ 10 Nm

5 - Schutzkappe für Entlüftungsventil

6 - Entlüftungsventil

❏ 10 Nm

7 - Bolzen

❏ zur Justierung vom Bremsschlauch

❏ 10 Nm

8 - Schraube

❏ 8 Nm

9 - Halter für Feststellmotor

10 - Feststellmotor links - V282 - / Feststellmotor rechts - V283 -

❏ → Rep.-Gr. 46 ; Feststellmotor V282/V283 aus- und einbauen

11 - Untere Abstützung

❏ nicht einzeln ersetzbar

12 - Bremsbacke

❏ Dicke der Bremsbeläge prüfen → Heft ; Bremsbeläge vorn und hinten: Dicke prüfen

❏ achsweise ersetzen.

❏ Verschleißgrenze → Rep.-Gr. 00 ; Prüf- und Einstellwerte

❏ → Rep.-Gr. 46 ; Bremsbacken aus- und einbauen

13 - Halteklammer

❏ zur Arretierung der Bremsbacke

❏ 2 Stück

14 - Rückzugfeder unten

15 - Rückzugfeder oben

16 - Automatischer Nachsteller

❏ linke Ausführung mit umlaufender Nut am Grobnachsteller

❏ mit Nachstellschraube

17 - Radbremszylinder

❏ → Rep.-Gr. 47 ; Radbremszylinder auf Dichtigkeit prüfen

18 - Bremsbacke mit Hebel für Feststellbremse

❏ Dicke der Bremsbeläge prüfen → Heft ; Bremsbeläge vorn und hinten: Dicke prüfen

❏ achsweise ersetzen.

❏ Verschleißgrenze → Rep.-Gr. 00 ; Technische Daten der Bremse

❏ → Rep.-Gr. 46 ; Bremsbacken aus- und einbauen
