Crashstrebe aus- und einbauen

Crashstrebe aus- und einbauen

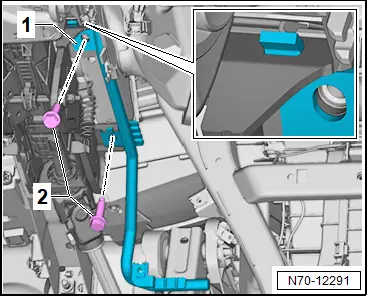

Ausbauen

– Fußraumausströmer Fahrerseite ausbauen → Heizung, Klimaanlage; Rep.-Gr. 87 ; Luftführung; Fußraumausströmer Fahrerseite aus- und einbauen .

– Schrauben -2- herausdrehen.

– Crashstrebe -1- aushängen und nach unten ausfädeln.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Fahrwerk, Achsen, Lenkung; Rep.-Gr. 48 ; Lenksäule; Montageübersicht - Lenksäule

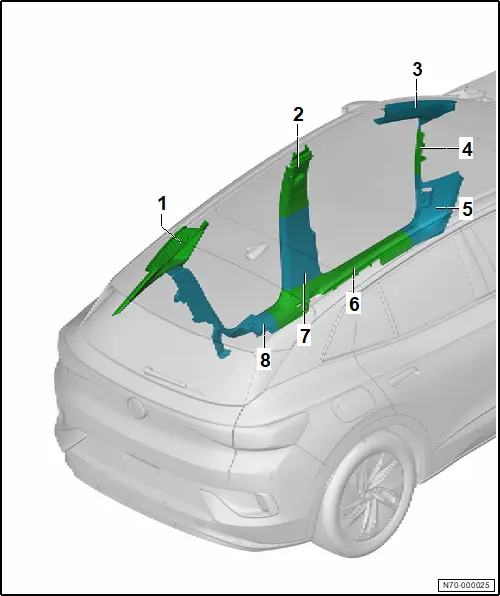

Einbauorteübersicht - Verkleidungen Innenraum

Einbauorteübersicht - Verkleidungen Innenraum

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt

1 - C-Säulen-Verkleidung

❏ → Rep.-Gr. 70 ; Montageübersicht - C-Säulen-Verkleidung

❏ → Rep.-Gr. 70 ; C-Säulen-Verkleidung aus- und einbauen

2 - B-Säulen-Verkleidung oben

❏ → Rep.-Gr. 70 ; Montageübersicht - B-Säulen-Verkleidung

❏ → Rep.-Gr. 70 ; B-Säulen-Verkleidung oben aus- und einbauen

3 - A-Säulen-Verkleidung oben

❏ → Rep.-Gr. 70 ; Montageübersicht - A-Säulen-Verkleidung

❏ → Rep.-Gr. 70 ; A-Säulen-Verkleidung oben aus- und einbauen

4 - Spaltabdeckung A-Säule

❏ → Rep.-Gr. 70 ; Montageübersicht - A-Säulen-Verkleidung

❏ → Rep.-Gr. 70 ; Spaltabdeckung A-Säule aus- und einbauen

5 - A-Säulen-Verkleidung unten

❏ → Rep.-Gr. 70 ; Montageübersicht - A-Säulen-Verkleidung

❏ → Rep.-Gr. 70 ; A-Säulen-Verkleidung unten aus- und einbauen

6 - Einstiegsleiste vorn

❏ → Rep.-Gr. 70 ; Montageübersicht - Einstiegsleiste

❏ → Rep.-Gr. 70 ; Einstiegsleiste vorn aus- und einbauen

7 - B-Säulen-Verkleidung unten

❏ → Rep.-Gr. 70 ; Montageübersicht - B-Säulen-Verkleidung

❏ → Rep.-Gr. 70 ; B-Säulen-Verkleidung unten aus- und einbauen

8 - Einstiegsleiste hinten

❏ → Rep.-Gr. 70 ; Montageübersicht - Einstiegsleiste

❏ → Rep.-Gr. 70 ; Einstiegsleiste hinten aus- und einbauen

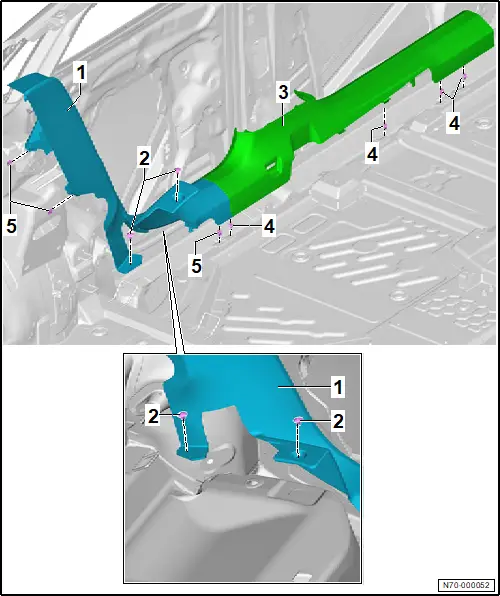

Montageübersicht - Einstiegsleiste

Montageübersicht - Einstiegsleiste

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt

1 - Einstiegsleiste hinten

❏ → Rep.-Gr. 70 ; Einstiegsleiste hinten aus- und einbauen

2 - Stopfen

❏ 2 Stück

3 - Einstiegsleiste vorn

❏ → Rep.-Gr. 70 ; Einstiegsleiste vorn aus- und einbauen

4 - Halteklammer

❏ 4 Stück

5 - Halteklammer

❏ 3 Stück
