Drehstromantrieb VX54 kalibrieren

Drehstromantrieb VX54 kalibrieren

Die Kalibrierung des Drehstromantriebs - VX54 - wird notwendig, wenn:

♦ der Ereignisspeicher OBD-relevanter Systeme gelöscht wurde.

♦ die Software des Steuergeräts für Elektroantrieb - J841 - aktualisiert wurde.

♦ das Steuergerät für Elektroantrieb - J841 - ersetzt wurde.

♦ die Leistungs- und Steuerelektronik für Elektroantrieb - JX1 - ersetzt wurde.

♦ der Drehstromantrieb - VX54 - ersetzt wurde.

Die Kalibrierung wird beim ersten Fahrbetrieb automatisch durchgeführt. Bis zur erfolgreichen Kalibrierung des Fahrmotors ist die Antriebsleistung eingeschränkt.

Wenn die Kalibrierung manuell durchgeführt werden soll:

– Funktion „Fahrmotor für Elektroantrieb kalibrieren“ mit → durchführen → Rep.-Gr. 00 ; Diagnoseeinstiege .

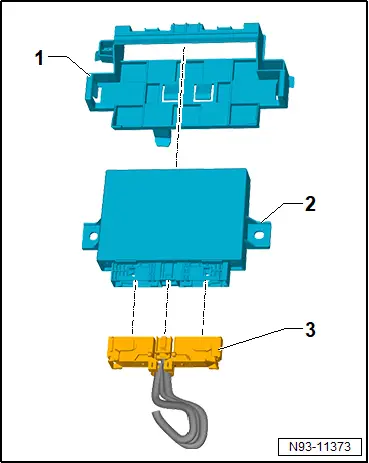

Montageübersicht - Motorsteuergerät

Montageübersicht - Motorsteuergerät

1 - Halter für Motorsteuergerät

❏ → Rep.-Gr. 93 ; Halter für Motorsteuergerät J623 aus- und einbauen

2 - Motorsteuergerät - J623 -

❏ → Rep.-Gr. 93 ; Motorsteuergerät J623 aus- und einbauen

3 - Elektrische Steckverbindung

Motorsteuergerät J623 aus- und einbauen

Motorsteuergerät J623 aus- und einbauen

Ausbauen

Wird das Motorsteuergerät - J623 - ersetzt, ist der Prüfplan zum Ersetzen des Steuergeräts durchzuführen:

– Funktion „Steuergerät ersetzen“ mit → durchführen → Rep.-Gr. 00 ; Diagnoseeinstiege .

Fortsetzung

– Batterie abklemmen → Elektrische Anlage; Rep.-Gr. 27 ; Batterie; Batterie ab- und anklemmen .

– A-Säulen-Verkleidung unten rechts ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Verkleidungen Innenraum; A-Säulen-Verkleidung unten aus- und einbauen .

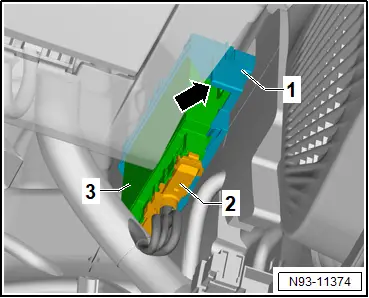

– Elektrische Steckverbindungen -2- trennen.

– Halter -1- -Pfeil- in Richtung Fahrgastraum entriegeln und Motorsteuergerät - J623 - -3- herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Wurde das Motorsteuergerät - J623 - ersetzt, ist der Prüfplan zum Ersetzen des Steuergeräts durchzuführen:

– Funktion „Steuergerät ersetzen“ mit → durchführen → Rep.-Gr. 00 ; Diagnoseeinstiege .
