Volkswagen ID.3: Druckbegrenzungsventil aus- und einbauen. Wärmetauscher für Hochvoltbatterie aus- und einbauen. Kältemittelleitung zwischen Klimakompressor VX81 und Trockner aus- und einbauen
Druckbegrenzungsventil aus- und einbauen Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel ♦ ESD-Arbeitsplatz -VAS 6613- Ausbauen – Ventileinheit Wärmepumpe ausbauen → Rep.-Gr.87; Ventileinheit Wärmepumpe aus- und einbauen. Beschädigungsgefahr von elektrischen Bauteilen. Elektrostatische Aufladung kann elektrische Bauteile beschädigen. – Arbeiten an elektrischen Bauteilen ausschließlich am ESD-Arbeitsplatz durchführen. – Ventileinheit Wärmepumpe auf ESD-Arbeitsplatz -VAS 6613- ablegen. Druckbegrenzungsventil aus- und einbauen
HINWEIS
Druckbegrenzungsventil am Ventilblock für Expansionsventil 2 für Kältemittel -N637- und Expansionsventil 3 für Kältemittel -N638- ausbauen:
– → Rep.-Gr.87; Expansionsventil 2 für Kältemittel N637 aus- und einbauen
Fortsetzung
Druckbegrenzungsventil am Ventilblock für Absperrventil 4 für Kältemittel -N642- und Absperrventil 5 für Kältemittel -N643- ausbauen:
– → Rep.-Gr.87; Absperrventil 4 für Kältemittel N642 aus- und einbauen
Fortsetzung

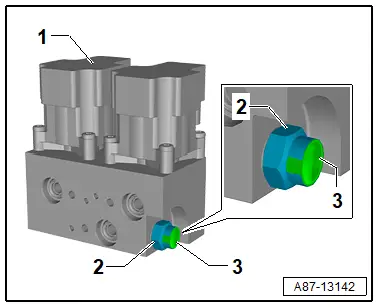

– Bereich um Druckbegrenzungsventil -2- auf Verschmutzung prüfen und reinigen.
– Druckbegrenzungsventil -2- aus Ventilblock -1- herausdrehen.
Tipp
Druckbegrenzungsventil besitzt ein Linksgewinde.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Schutzfolie -3- am Druckbegrenzungsventil -2- vor Einbau auf Beschädigung prüfen.
Bedingung
● Druckbegrenzungsventile mit beschädigter Schutzfolie dürfen nicht verbaut werden.
– Dichtringe und Verliersicherungen ölfrei montieren.
Anzugsdrehmomente
♦ → Rep.-Gr.87; Montageübersicht - Kältemittelleitungen
♦ → Rep.-Gr.87; Montageübersicht - Ventileinheit Wärmepumpe
Wärmetauscher für Hochvoltbatterie aus- und einbauen
Wärmetauscher für Hochvoltbatterie aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
♦ Verschlussstopfen-Set Motor -VAS 6122-
Ausbauen
Offene Leitungen und Anschlüsse sofort mit sauberen Verschlussstopfen aus Verschlussstopfen-Set Motor -VAS 6122- verschließen.
– Funktion „Elektrisch angesteuerte Ventile des Kältemittelkreislaufs zum Absaugen, Evakuieren und Befüllen öffnen“ mit → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.
– → Klimaanlagen mit Kältemittel R744 - Allgemeine Hinweise; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf entleeren.
Wird der Wärmetauscher ersetzt:
– Vorgehensweise zum Ersetzen von Bauteilen im Kältemittelkreislauf beachten → Allgemeine Informationen, Klimaanlagen mit Kältemittel R744; Rep.-Gr.87; Bauteile ersetzen.
Fortsetzung
– Trockner ausbauen → Rep.-Gr.87; Trockner aus- und einbauen.
|
|

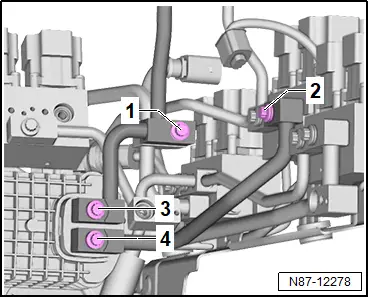

VORSICHT– Schrauben -1-, -2-, -3- und -4- herausdrehen.
– Kältemittelleitungen abziehen.

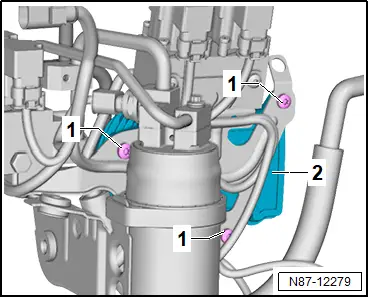

– Schrauben -1- herausdrehen.
– Elektrische Steckverbindungen trennen.
– Wärmetauscher -2- abnehmen.
_489.webp)
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Dichtringe und Verliersicherungen ölfrei montieren.
– Funktion „Elektrisch angesteuerte Ventile des Kältemittelkreislaufs zum Absaugen, Evakuieren und Befüllen öffnen“ mit → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.
– → Klimaanlagen mit Kältemittel R744 - Allgemeine Hinweise; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf befüllen.
Anzugsdrehmomente
♦ → Rep.-Gr.87; Montageübersicht - Ventileinheit Wärmepumpe
♦ → Rep.-Gr.87; Montageübersicht - Kältemittelleitungen
Kältemittelleitung zwischen Klimakompressor VX81 und Trockner aus- und einbauen
Kältemittelleitung zwischen Klimakompressor VX81 und Trockner aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
♦ Verschlussstopfen-Set Motor -VAS 6122-
Ausbauen
Offene Leitungen und Anschlüsse sofort mit sauberen Verschlussstopfen aus Verschlussstopfen-Set Motor -VAS 6122- verschließen.
– Funktion „Elektrisch angesteuerte Ventile des Kältemittelkreislaufs zum Absaugen, Evakuieren und Befüllen öffnen“ mit → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.
– → Klimaanlagen mit Kältemittel R744 - Allgemeine Hinweise; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf entleeren.
– Luftansaugkasten des Heiz- und Klimageräts ausbauen → Rep.-Gr.87; Luftansaugkasten des Heiz- und Klimageräts aus- und einbauen.
– Unterbodenverkleidung vorn ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.66; Unterbodenverkleidung; Unterbodenverkleidung vorn aus- und einbauen.

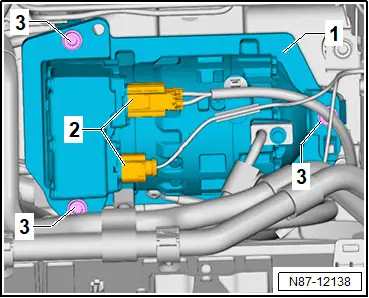

| – Elektrische Steckverbindungen -2- vom Klimakompressor -VX81- -1- trennen.
– Schrauben -3- herausdrehen. |
|
VORSICHT

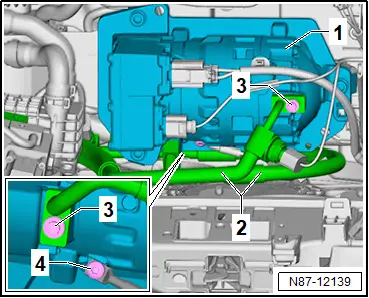

– Klimakompressor -VX81- -1- vorsichtig kippen.
– Schrauben -3- herausdrehen.
_485.webp)

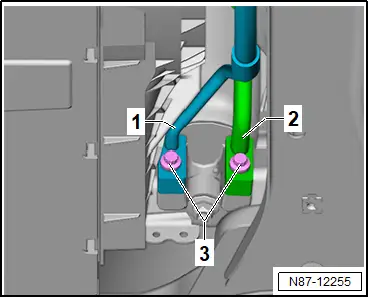

– Schraube -3- der Kältemittelleitung -2- herausdrehen.
– Kältemittelleitung -2- abziehen.
_021.webp)
– Elektrische Steckverbindung -5- wegen Verwechslungsgefahr kennzeichnen und trennen.
_121.webp)

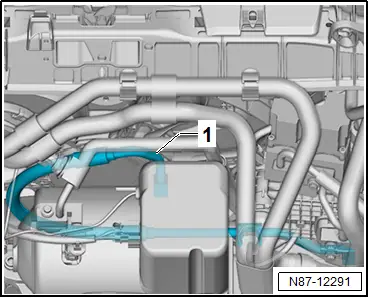

– Kältemittelleitung -1- herausnehmen.
_129.webp)
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Dichtringe und Verliersicherungen ölfrei montieren.
– Funktion „Elektrisch angesteuerte Ventile des Kältemittelkreislaufs zum Absaugen, Evakuieren und Befüllen öffnen“ mit → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.
– → Klimaanlagen mit Kältemittel R744 - Allgemeine Hinweise; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf befüllen.
Anzugsdrehmomente
♦ → Rep.-Gr.87; Montageübersicht - Luftansaugkasten des Heiz- und Klimageräts
♦ → Rep.-Gr.87; Montageübersicht - Kältemittelleitungen
♦ → Rep.-Gr.87; Montageübersicht - Klimakompressor
