Volkswagen ID.3: Dynamische Lichtleiste 3 für Information in der Schalttafel L385 aus- und einbauen. Leuchte 1 für Ambientebeleuchtung der Mittelkonsole vorn L193 aus- und einbauen. Leuchte 1 für Konturbeleuchtung der
Dynamische Lichtleiste 3 für Information in der Schalttafel L385 aus- und einbauen Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel ♦ Haken - T10538 - dynamische Lichtleiste 3 für Information - L385 - wird nachfolgend Lichtleiste genannt. Bedingung ● Halteklammern für Lichtleiste nach Demontage ersetzen. Ausbauen –
A-Säulen-Verkleidungen ausbauen → Karosserie-Montagearbeiten Innen;
Rep.-Gr. 70 ; Verkleidungen Innenraum; A-Säulen-Verkleidung oben aus-
und einbauen . – Abdeckung für
Schalttafel/Frontscheibenprojektion (Head-up-Display) ausbauen →
Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Schalttafel; Abdeckung
für Schalttafel/Frontscheibenprojektion (Head-up-Display) aus- und
einbauen . Bedingung ● Durch Beschädigungsgefahr mit
Hebelwerkzeugen von Bauteiloberflächen, muss die gesamte Oberfläche der

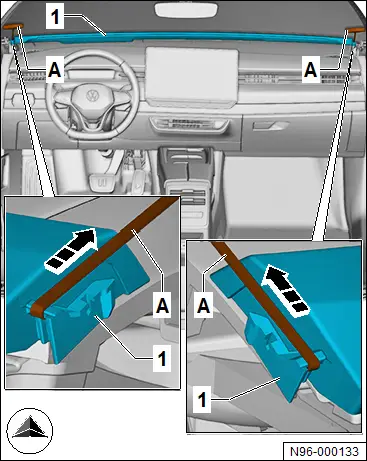

I-Tafel abgedeckt und geschützt werden. – Lichtleiste -1- mit Haken - T10538 - -A- von Beifahrerseite parallel zur I-Tafel in -Pfeilrichtung- aushaken. – Lichtleiste -1- gegen Wiedereinrasten sichern. – Lichtleiste -1- mit Haken - T10538 - -A- von Fahrerseite parallel zur I-Tafel in -Pfeilrichtung- aushaken. – Lichtleiste -1- herausnehmen und elektrische Steckverbindung trennen. Einbauen Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten: Fahrzeuge mit Identifizierungsnummer vor Lichtleiste: 2.
Person zum Einbauen der Lichtleiste erforderlich.
Fahrzeug-Identifizierungsnummer muss nach dem Einbau von außen sichtbar
sein. – Sicherstellen, dass das Blech mit der Fahrzeug-Identifizierungsnummer beim Einhaken der Lichtleiste nicht verformt wird. Fortsetzung für alle Fahrzeuge – Lichtleiste beginnend von Mitte aus verrasten.
Leuchte 1 für Ambientebeleuchtung der Mittelkonsole vorn L193 aus- und einbauen Leuchte 1 für Ambientebeleuchtung der Mittelkonsole vorn - L193 - wird nachfolgend Ambientebeleuchtung genannt. Ausbauen –
Einsatz Mittelkonsole ausbauen → Karosserie-Montagearbeiten Innen;
Rep.-Gr. 68 ; Mittelkonsole; Einsatz Mittelkonsole aus- und einbauen .

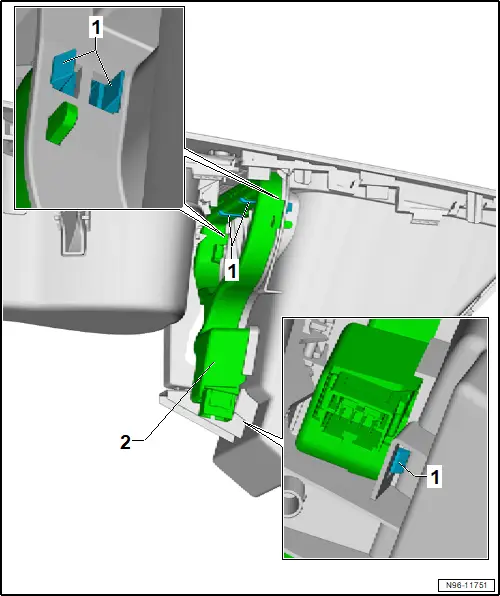

– Rasthaken -1- entriegeln. – Ambientebeleuchtung -2- herausnehmen. – Elektrische Steckverbindung trennen. Einbauen Der Einbau erfolgt in umgekehrter Reihenfolge.
Leuchte 1 für Konturbeleuchtung der Schalttafel L243 aus- und einbauen, Fahrerseite Leuchte 1 für Konturbeleuchtung der Schalttafel - L243 - wird nachfolgend Konturbeleuchtung genannt. Der Ausbau ist beispielhaft für einen Linkslenker dargestellt. Ausbauen –
Schalttafelabdeckung Fahrerseite ausbauen → Karosserie-Montagearbeiten
Innen; Rep.-Gr. 70 ; Schalttafel; Abdeckung seitlich Schalttafel aus-
und einbauen . – Elektrische Steckverbindung -2- trennen. – Rasthaken -3- entriegeln. – Konturbeleuchtung -1- herausnehmen. Einbauen Der Einbau erfolgt in umgekehrter Reihenfolge.
