Volkswagen ID.3: Einbauorteübersicht - Ablagen/Abdeckungen. Montageübersicht - Schalttafelabdeckung Fahrerseite, Linkslenker. Montageübersicht - Schalttafelabdeckung Fahrerseite, Rechtslenker

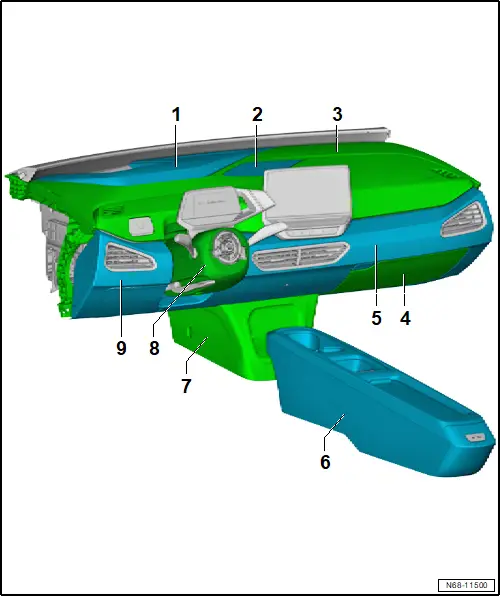

Einbauorteübersicht - Ablagen/Abdeckungen

Einbauorteübersicht - Ablagen/Abdeckungen

Die Übersicht ist beispielhaft für einen Linkslenker dargestellt

1 - Abdeckung für Schalttafel / Abdeckung Frontscheibenprojektion

❏ → Rep.-Gr. 70 ; Abdeckung für Schalttafel/Frontscheibenprojektion (Head-up-Display) aus- und einbauen

2 - Lautsprecherblende

❏ → Rep.-Gr. 70 ; Lautsprecherblende aus- und einbauen

3 - Schalttafel

❏ → Rep.-Gr. 70 ; Montageübersicht - Schalttafel

❏ → Rep.-Gr. 70 ; Schalttafel aus- und einbauen

4 - Handschuhfach

❏ → Rep.-Gr. 68 ; Montageübersicht - Handschuhfach

❏ → Rep.-Gr. 68 ; Handschuhfach aus- und einbauen

5 - Schalttafelabdeckung Beifahrerseite

❏ → Rep.-Gr. 68 ; Schalttafelabdeckung Beifahrerseite aus- und einbauen

6 - Mittelkonsole

❏ → Rep.-Gr. 68 ; Montageübersicht - Mittelkonsole

❏ → Rep.-Gr. 68 ; Mittelkonsole aus- und einbauen

7 - Abdeckung Tunnelstütze

❏ → Rep.-Gr. 70 ; Abdeckung Tunnelstütze aus- und einbauen

8 - Lenksäulenverkleidung

❏ → Rep.-Gr. 68 ; Montageübersicht - Lenksäulenverkleidung

9 - Schalttafelabdeckung Fahrerseite

❏ → Rep.-Gr. 68 ; Montageübersicht - Schalttafelabdeckung Fahrerseite

❏ → Rep.-Gr. 68 ; Schalttafelabdeckung Fahrerseite aus- und einbauen

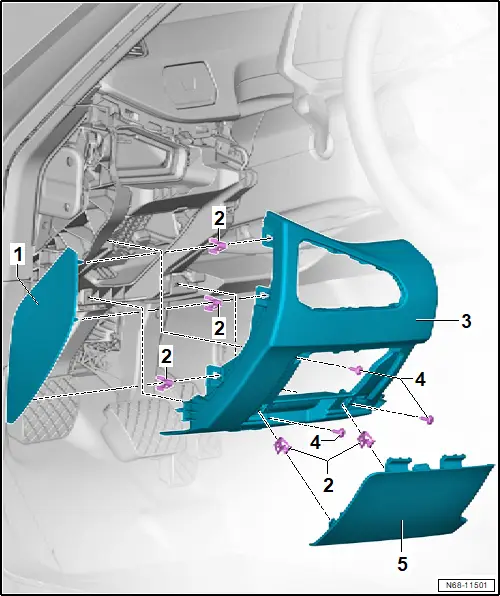

Montageübersicht - Schalttafelabdeckung Fahrerseite, Linkslenker

Montageübersicht - Schalttafelabdeckung Fahrerseite, Linkslenker

1 - Abdeckung seitlich Schalttafel

❏ → Rep.-Gr. 70 ; Abdeckung seitlich Schalttafel aus- und einbauen

2 - Halteklammer

❏ 5 Stück

3 - Schalttafelabdeckung Fahrerseite

❏ → Rep.-Gr. 68 ; Schalttafelabdeckung Fahrerseite aus- und einbauen, Linkslenker

4 - Schraube

❏ 3 Stück

❏ 1,5 Nm

5 - Abdeckung Sicherungskasten

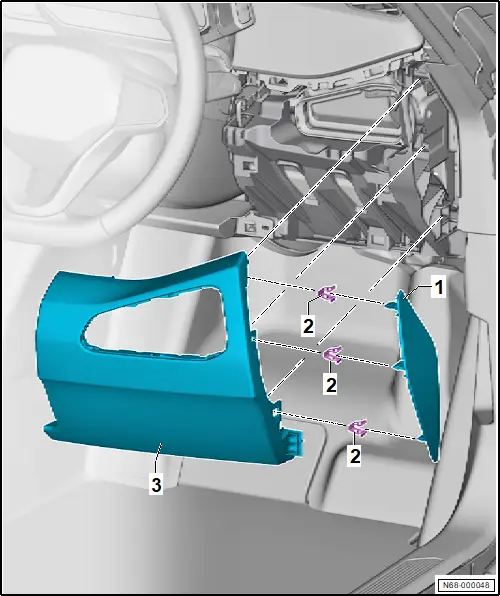

Montageübersicht - Schalttafelabdeckung Fahrerseite, Rechtslenker

Montageübersicht - Schalttafelabdeckung Fahrerseite, Rechtslenker

1 - Abdeckung seitlich Schalttafel

❏ → Rep.-Gr. 70 ; Abdeckung seitlich Schalttafel aus- und einbauen

2 - Halteklammer

❏ 3 Stück

3 - Schalttafelabdeckung Fahrerseite

❏ → Rep.-Gr. 68 ; Schalttafelabdeckung Fahrerseite aus- und einbauen, Rechtslenker
