Volkswagen ID.3: Einbauorteübersicht - Batterieverbinder. Montageübersicht - ausgebaute Hochvoltbatterie. Montageübersicht - Batteriemodule

Volkswagen ID.3 (E11, E12) 2020-2025 Reparaturanleitung / Antriebsaggregat :: Elektroantrieb EQ310, EQ151, EQ550, EQ150. Elektroantrieb / Einbauorteübersicht - Batterieverbinder. Montageübersicht - ausgebaute Hochvoltbatterie. Montageübersicht - Batteriemodule

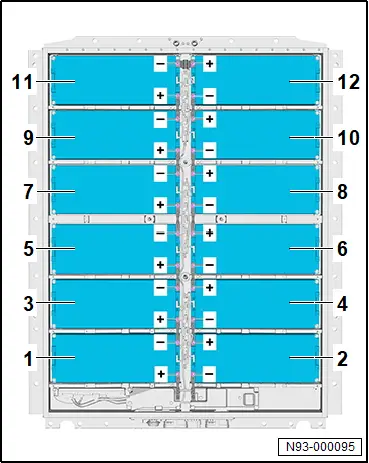

Einbauorteübersicht - Batterieverbinder

Einbauorteübersicht - Batterieverbinder

Die Übersicht ist beispielhaft für die Hochvoltbatterie, 82 kWh dargestellt

1 - Batteriemodul 1 - J991 -

2 - Batteriemodul 2 - J992 -

3 - Batteriemodul 3 - J993 -

4 - Batteriemodul 4 - J994 -

5 - Batteriemodul 5 - J995 -

6 - Batteriemodul 6 - J996 -

7 - Batteriemodul 7 - J997 -

8 - Batteriemodul 8 - J998 -

9 - Batteriemodul 9 - J999 -

10 - Batteriemodul 10 - J1000 -

11 - Batteriemodul 11 - J1001 -

12 - Batteriemodul 12 - J1002 -

Montageübersicht - ausgebaute Hochvoltbatterie

Montageübersicht - ausgebaute Hochvoltbatterie

→ Rep.-Gr. 93 ; Variantendarstellung Hochvoltbatterie 1 AX2

Variante 0 → Anker

Variante 1 → Anker

Variante 1.1 → Anker

Variante 2 → Anker

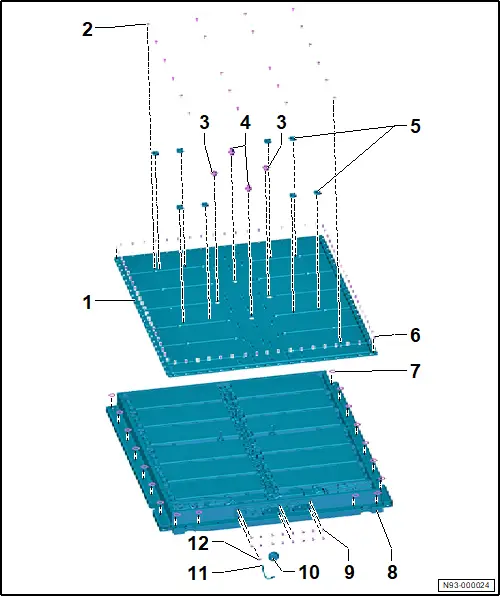

Variante 0

1 - Batteriegehäuse-Oberteil

❏ → Rep.-Gr. 93 ; Hochvoltbatterie 1 AX2 öffnen

❏ → Rep.-Gr. 93 ; Batteriegehäuse-Oberteil auf Wiederverwendung prüfen

❏ → Rep.-Gr. 93 ; Hochvoltbatterie 1 AX2 verschließen

2 - Schraube

❏ 22 Stück

❏ nach Demontage ersetzen

❏ Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 1, Variante 0 → Abb.

❏ M5 x 18

3 - Verbindungselement klein

❏ 2 Stück

❏ nach Demontage ersetzen

❏ Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 1, Variante 0 → Abb.

4 - Verbindungselement groß

❏ 2 Stück

❏ nach Demontage ersetzen

❏ Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 1, Variante 0 → Abb.

5 - Abstandshalter

❏ 8 Stück

6 - Schraube

❏ 82 Stück

❏ nach Demontage ersetzen

❏ Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 2 für Reparaturschraube Stufe 1 → Abb.

❏ Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 2 für Serienzustand und Reparaturschraube Stufe 2, Variante 0 → Abb.

7 - Trennfolie

❏ nach Ausbau der Hochvoltbatterie 1 - AX2 - ersetzen

❏ 22 Stück

8 - Batteriegehäuse-Unterteil

9 - Schraube

❏ 16 Stück

❏ nach Demontage ersetzen

❏ M5 x 25

❏ 4,5 Nm

10 - Überdruckventil

❏ nach Demontage ersetzen

11 - Potenzialausgleichsleitung

12 - Mutter

❏ M6 x 10

❏ 8 Nm

Variante 1

1 - Batteriegehäuse-Oberteil

❏ → Rep.-Gr. 93 ; Hochvoltbatterie 1 AX2 öffnen

❏ → Rep.-Gr. 93 ; Batteriegehäuse-Oberteil auf Wiederverwendung prüfen

❏ → Rep.-Gr. 93 ; Hochvoltbatterie 1 AX2 verschließen

2 - Schraube

❏ 22 Stück

❏ nach Demontage ersetzen

❏ Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 1, Variante 1, 1.1, 2 → Abb.

❏ M5 x 18

3 - Verbindungselement klein

❏ 2 Stück

❏ nach Demontage ersetzen

❏ Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 1, Variante 1, 1.1, 2 → Abb.

4 - Verbindungselement groß

❏ 2 Stück

❏ nach Demontage ersetzen

❏ Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 1, Variante 1, 1.1, 2 → Abb.

5 - Abstandshalter

❏ 8 Stück

6 - Schraube

❏ 82 Stück

❏ nach Demontage ersetzen

❏ Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 2 für Serienzustand und Reparaturschraube, Variante 1, 1.1, 2 → Abb.

7 - Trennfolie

❏ nach Ausbau der Hochvoltbatterie 1 - AX2 - ersetzen

❏ 22 Stück

8 - Batteriegehäuse-Unterteil

9 - Schraube

❏ 16 Stück

❏ nach Demontage ersetzen

❏ M5 x 25

❏ 4,5 Nm

10 - Überdruckventil

❏ nach Demontage ersetzen

11 - Potenzialausgleichsleitung

12 - Mutter

❏ M6 x 10

❏ 8 Nm

Variante 1.1

1 - nicht verbaut

2 - nicht verbaut

3 - nicht verbaut

4 - Schraube

❏ 22 Stück

❏ nach Demontage ersetzen

❏ Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 1, Variante 1, 1.1, 2 → Abb.

❏ M5 x 18

5 - Schraube

❏ 82 Stück

❏ nach Demontage ersetzen

❏ Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 2 für Serienzustand und Reparaturschraube, Variante 1, 1.1, 2 → Abb.

6 - Batteriegehäuse-Oberteil

❏ → Rep.-Gr. 93 ; Hochvoltbatterie 1 AX2 öffnen

❏ → Rep.-Gr. 93 ; Batteriegehäuse-Oberteil auf Wiederverwendung prüfen

❏ → Rep.-Gr. 93 ; Hochvoltbatterie 1 AX2 verschließen

7 - Halter

❏ 2 Stück

8 - Abstandshalter

❏ enthalten in Batteriegehäuse-Unterteil

❏ → Rep.-Gr. 93 ; Batteriegehäuse-Unterteil ersetzen

9 - nicht verbaut

10 - Schraube

❏ 16 Stück

❏ nach Demontage ersetzen

❏ M5 x 25

❏ 4,5 Nm

11 - Überdruckventil

❏ nach Demontage ersetzen

12 - Anschlussträger

13 - Mutter

❏ M6 x 10

❏ 8 Nm

14 - Potenzialausgleichsleitung

15 - Stehbolzen

16 - Batteriemodul

❏ → Rep.-Gr. 93 ; Montageübersicht - Batteriemodule

17 - Abstandshalter

❏ enthalten in Batteriegehäuse-Oberteil

❏ 4 Stück

18 - Verbindungselement klein

❏ 2 Stück

❏ nach Demontage ersetzen

❏ Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 1, Variante 1, 1.1, 2 → Abb.

19 - Verbindungselement groß

❏ 2 Stück

❏ nach Demontage ersetzen

❏ Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 1, Variante 1, 1.1, 2 → Abb.

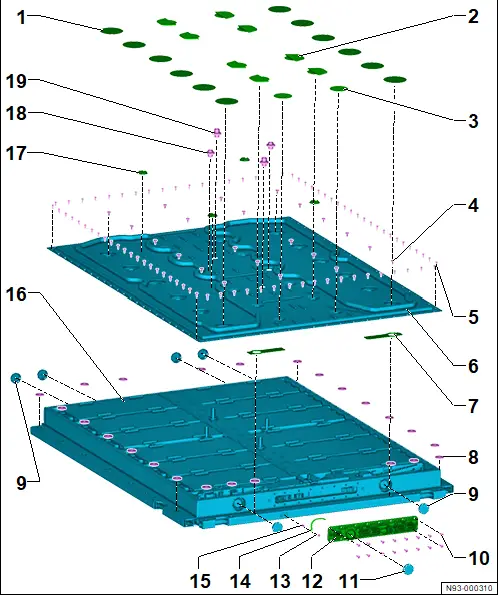

Variante 2

1 - Stopfen

❏ 12 Stück

❏ nach Demontage ersetzen

2 - Stopfen

❏ 8 stück

❏ nach Demontage ersetzen

3 - Schutzfolie

❏ 2 Stück

❏ nach Demontage ersetzen

4 - Schraube

❏ 22 Stück

❏ nach Demontage ersetzen

❏ Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 1, Variante 1, 1.1, 2 → Abb.

❏ M5 x 18

5 - Schraube

❏ 82 Stück

❏ nach Demontage ersetzen

❏ Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 2 für Serienzustand und Reparaturschraube, Variante 1, 1.1, 2 → Abb.

6 - Batteriegehäuse-Oberteil

❏ nach Demontage ersetzen

❏ → Rep.-Gr. 93 ; Hochvoltbatterie 1 AX2 öffnen

❏ → Rep.-Gr. 93 ; Hochvoltbatterie 1 AX2 verschließen

7 - Halter

❏ 2 Stück

8 - Abstandshalter

❏ enthalten in Batteriegehäuse-Unterteil

❏ → Rep.-Gr. 93 ; Batteriegehäuse-Unterteil ersetzen

9 - Sicherheitsventil

❏ 6 Stück

10 - Schraube

❏ 16 Stück

❏ nach Demontage ersetzen

❏ M5 x 25

❏ 4,5 Nm

11 - Überdruckventil

❏ nach Demontage ersetzen

12 - Anschlussträger

13 - Mutter

❏ M6 x 10

❏ 8 Nm

14 - Potenzialausgleichsleitung

15 - Stehbolzen

16 - Batteriemodul

❏ → Rep.-Gr. 93 ; Montageübersicht - Batteriemodule

17 - Abstandshalter

❏ enthalten in Batteriegehäuse-Unterteil

❏ 4 Stück

18 - Verbindungselement klein

❏ 2 Stück

❏ nach Demontage ersetzen

❏ Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 1, Variante 1, 1.1, 2 → Abb.

19 - Verbindungselement groß

❏ 2 Stück

❏ nach Demontage ersetzen

❏ Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 1, Variante 1, 1.1, 2 → Abb.

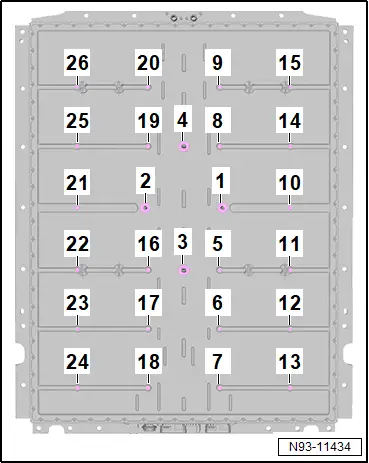

Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 1, Variante 0

StufeSchraubenAnzugsdrehmoment/Weiterdrehwinkel
1.1 -1- bis -4- 100 Nm
1.2 -5- bis -26- 5,5 Nm + 90°

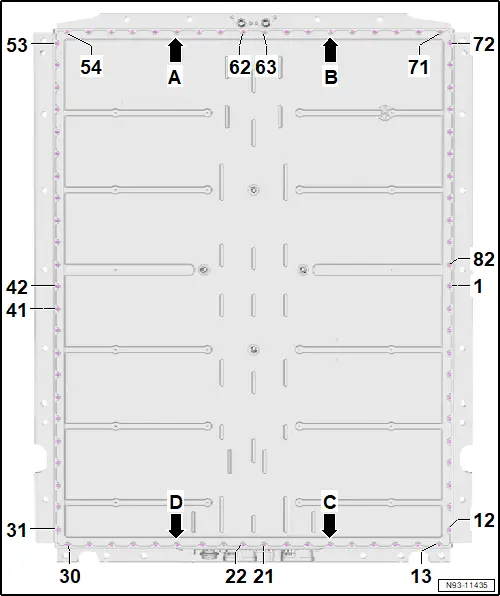

Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 2 für Reparaturschraube Stufe 1

StufeSchraubenAnzugsdrehmoment
2.1 -A- , -B- , -C- , -D- 5 Nm
2.2 -1- bis -82- 5 Nm

Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 2 für Serienzustand und Reparaturschraube Stufe 2, Variante 0

StufeSchraubenAnzugsdrehmoment
2.1 -A- , -B- , -C- , -D- 8 Nm
2.2 -1- bis -82- 8 Nm

Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 1, Variante 1, 1.1, 2

StufeSchraubenAnzugsdrehmoment/Weiterdrehwinkel
1.1 -1- bis -4- 100 Nm
1.2 -5- bis -26- 5,5 Nm + 90°

Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 2 für Serienzustand und Reparaturschraube, Variante 1, 1.1, 2

StufeSchraubenAnzugsdrehmoment
2.1 -A- , -B- , -C- , -D- 7 Nm
2.2 -1- bis -82- 7 Nm

Montageübersicht - Batteriemodule

Montageübersicht - Batteriemodule

→ Rep.-Gr. 93 ; Variantendarstellung Hochvoltbatterie 1 AX2

Variante 0, 1 → Anker

Variante 2 → Anker

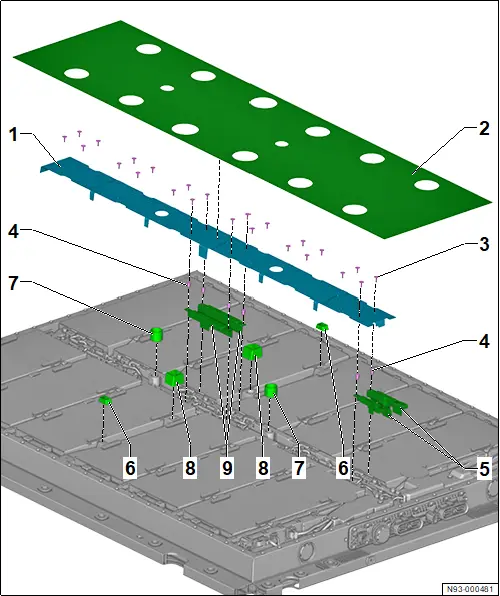

Variante 0, 1

1 - Steuergerät für Batteriemodule

❏ → Rep.-Gr. 93 ; Steuergerät für Batteriemodule aus- und einbauen

2 - Schraube

❏ 2 Stück

❏ nach Demontage ersetzen

❏ M5 x 25

❏ 4,5 Nm

3 - Schraube

❏ 4 Stück

❏ nach Demontage ersetzen

❏ M8 x 72

❏ 16 Nm + 180°

4 - Batteriemodul

❏ → Rep.-Gr. 93 ; Batteriemodul ausbauen

❏ → Rep.-Gr. 93 ; Batteriemodul einbauen

5 - Schraube

❏ 2 Stück

❏ M6 x 20

❏ 8 Nm

6 - Hochvoltverbinder

7 - Schraube

❏ 3 Stück

❏ M8 x 25

❏ 20 Nm

8 - Verstärkung für Karosserie Ausschnitt Hochvoltbatterie

❏ ausstattungs-/baustandsabhängig

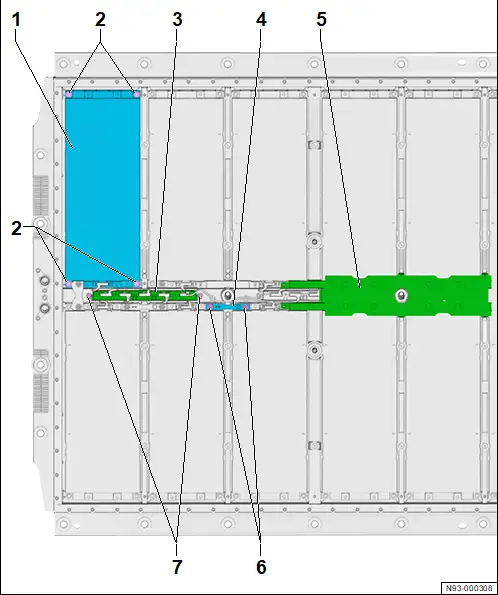

Variante 2

1 - Batteriemodul

❏ → Rep.-Gr. 93 ; Batteriemodul ausbauen

❏ → Rep.-Gr. 93 ; Batteriemodul einbauen

2 - Schraube

❏ 4 Stück

❏ nach Demontage ersetzen

❏ M8 x 72

❏ 16 Nm + 180°

3 - Steuergerät für Batteriemodule

❏ → Rep.-Gr. 93 ; Steuergerät für Batteriemodule aus- und einbauen

4 - Hochvoltverbinder

5 - Abdeckung

❏ Abdeckungen innerhalb der Hochvoltbatterie → Abb.

6 - Schraube

❏ 2 Stück

❏ M6 x 20

❏ 8 Nm

7 - Schraube

❏ 2 Stück

❏ M5 x 25

❏ 4,5 Nm

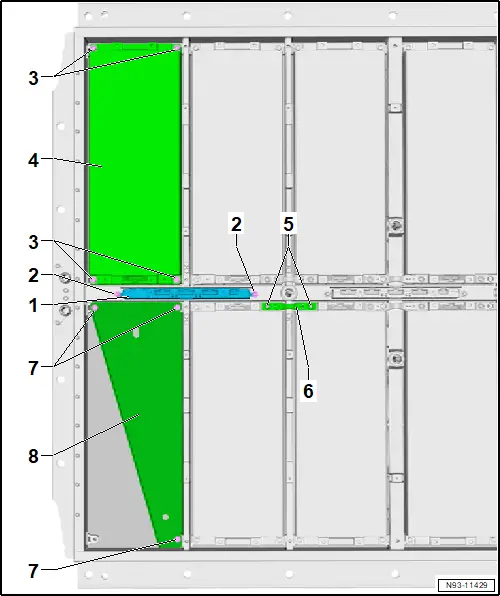

Abdeckungen innerhalb der Hochvoltbatterie

1 - Abdeckung

2 - Abdeckung

- baustandsabhängig

3 - Clips

4 - Abdeckung kurz

5 - Clips

6 - Abdeckung Hochvoltverbinder

7 - Abdeckung Hohlschraube

8 - Abdeckung lang
