Volkswagen ID.3: Einbauorteübersicht - Bauteile außerhalb des Fahrzeuginnenraums. Einbauorteübersicht - Bauteile innerhalb des Fahrzeuginnenraums. Einbauorteübersicht - Bauteile außerhalb des Fahrzeuginnenraums

Einbauorteübersicht - Bauteile außerhalb des Fahrzeuginnenraums

Einbauorteübersicht - Bauteile außerhalb des Fahrzeuginnenraums

1 - Kondensator

❏ → Rep.-Gr.87; Montageübersicht - Kondensator

❏ → Rep.-Gr.87; Kondensator aus- und einbauen

2 - Klimakompressor -VX81-

❏ mit Elektrischer Klimakompressor -V470- und Steuergerät für Klimakompressor -J842-

❏ → Rep.-Gr.87; Klimakompressor VX81 aus- und einbauen

3 - Druckgeber für Kältemittelkreislauf -G805-

❏ → Rep.-Gr.87; Druckgeber für Kältemittelkreislauf G805 aus- und einbauen

4 - Geber für Kältemitteldruck und Kältemitteltemperatur -G395-

❏ → Rep.-Gr.87; Geber für Kältemitteldruck und Kältemitteltemperatur G395 aus- und einbauen

5 - Wärmetauscher für Hochvoltbatterie mit Expansionsventil 1 für Kältemittel -N636-

❏ → Rep.-Gr.87; Wärmetauscher für Hochvoltbatterie aus- und einbauen

6 - Serviceanschluss Niederdruckseite

❏ → Rep.-Gr.87; Absaug- und Füllventil, Nieder- und Hochdruckseite aus- und einbauen

7 - Absperrventil für Kältemittel zum Heiz- und Klimagerät -N541-

❏ → Rep.-Gr.87; Absperrventil für Kältemittel zum Heiz- und Klimagerät N541 aus- und einbauen

8 - Serviceanschluss Hochdruckseite

❏ → Rep.-Gr.87; Absaug- und Füllventil, Nieder- und Hochdruckseite aus- und einbauen

9 - Luftansaugkasten des Heiz- und Klimageräts

❏ → Rep.-Gr.87; Luftansaugkasten des Heiz- und Klimageräts aus- und einbauen

10 - Sensor für Luftgüte und Luftfeuchte außen -G935-

❏ → Rep.-Gr.87; Sensor für Luftgüte und Luftfeuchte außen G935 aus- und einbauen

11 - Frischluftansaugung

❏ → Rep.-Gr.87; Frischluftansaugung aus- und einbauen

12 - Steuergerät für Frischluftgebläse -J126-

❏ → Rep.-Gr.87; Steuergerät für Frischluftgebläse J126 aus- und einbauen

13 - Stellmotor für Frischluft- und Umluftklappe -VX96-

❏ → Rep.-Gr.87; Stellmotor für Frischluft- und Umluftklappe VX96 aus- und einbauen

14 - Heizelement (PTC) 3 -Z132-

❏ → Rep.-Gr.87; Heizelement 3 Z132 aus- und einbauen

15 - Trocknerbeutel

❏ → Rep.-Gr.87; Trocknerbeutel/Trockner aus- und einbauen

16 - Temperaturfühler für Außentemperatur -G17-

❏ → Rep.-Gr.87; Temperaturfühler für Außentemperatur G17 aus- und einbauen

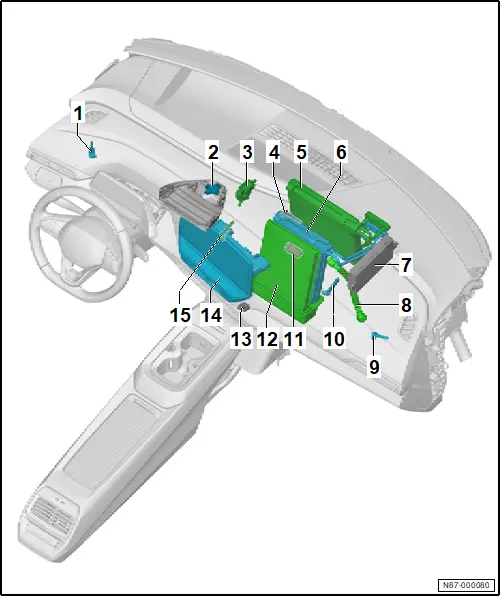

Einbauorteübersicht - Bauteile innerhalb des Fahrzeuginnenraums

Einbauorteübersicht - Bauteile innerhalb des Fahrzeuginnenraums

Die Übersicht ist beispielhaft für einen Linkslenker dargestellt.

1 - Ausströmtemperaturgeber links -G150-

❏ → Rep.-Gr.87; Ausströmtemperaturgeber links G150 aus- und einbauen

2 - Sensor für Regen- und Lichterkennung -G397-

❏ mit Luftfeuchtigkeitsgeber für Klimaanlage -G260-

❏ mit Fotosensor für Sonneneinstrahlung -G107-

❏ → Elektrische Anlage; Rep.-Gr.92; Frontscheibenwischanlage; Sensor für Regen- und Lichterkennung G397 aus- und einbauen

3 - Stellmotor

❏ beispielhaft für alle Stellmotoren

❏ → Rep.-Gr.87; Einbauorteübersicht - Stellmotoren vorn

4 - Temperaturfühler für Verdampfer -G308-

❏ → Rep.-Gr.87; Temperaturfühler für Verdampfer G308 aus- und einbauen

5 - Heizkondensator

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr.87; Heizkondensator aus- und einbauen

6 - Verdampfer

❏ → Rep.-Gr.87; Verdampfer aus- und einbauen

7 - Steuergerät für Heizung und Klimaanlage -J979-

❏ Rechtslenker: spiegelbildlich angeordnet

❏ → Rep.-Gr.87; Steuergerät für Heizung und Klimaanlage J979 aus- und einbauen

8 - Kondenswasserablaufschlauch

❏ → Rep.-Gr.87; Kondenswasserablauf prüfen

❏ → Rep.-Gr.87; Kondenswasserablauf aus- und einbauen

9 - Ausströmtemperaturgeber rechts -G151-

❏ → Rep.-Gr.87; Ausströmtemperaturgeber rechts G151 aus- und einbauen

10 - Ausströmtemperaturgeber für Fußraum rechts -G262-

❏ → Rep.-Gr.87; Ausströmtemperaturgeber für Fußraum rechts G262 aus- und einbauen

11 - Sensor für Kohlendioxidgehalt im Innenraum -G929-

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr.87; Sensor für Kohlendioxidgehalt im Innenraum G929 aus- und einbauen

12 - Hochvoltheizung (PTC) -ZX17-

❏ mit Steuergerät für Hochvoltheizung (PTC) -J848-

❏ mit Hochvoltheizung (PTC) -Z115-

❏ → Rep.-Gr.87; Hochvoltheizung (PTC) ZX17 aus- und einbauen

13 - Temperaturfühler für Fahrzeuginnenraum -G1090-

❏ → Rep.-Gr.87; Temperaturfühler für Fahrzeuginnenraum G1090 aus- und einbauen

14 - Anzeigeeinheit für Steuergerät der Anzeige- und Bedienungseinheit, Informationen vorn -J685-

❏ → Rep.-Gr.87; Anzeigeeinheit für Steuergerät der Anzeige- und Bedienungseinheit, Informationen vorn J685 aus- und einbauen

15 - Ausströmtemperaturgeber für Fußraum links -G261-

❏ → Rep.-Gr.87; Ausströmtemperaturgeber für Fußraum links G261 aus- und einbauen

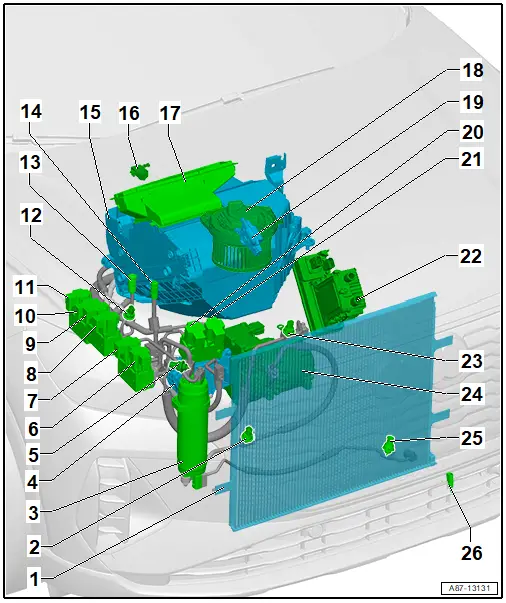

Einbauorteübersicht - Bauteile außerhalb des Fahrzeuginnenraums

Einbauorteübersicht - Bauteile außerhalb des Fahrzeuginnenraums

1 - Gaskühler

❏ → Rep.-Gr.87; Gaskühler aus- und einbauen

2 - Geber 5 für Kältemitteldruck und Kältemitteltemperatur -G829-

❏ → Rep.-Gr.87; Geber 5 für Kältemitteldruck und Kältemitteltemperatur G829 aus- und einbauen

3 - Trockner mit innerem Wärmetauscher

❏ → Rep.-Gr.87; Trocknerbeutel/Trockner aus- und einbauen

4 - Wärmetauscher für Hochvoltbatterie

❏ → Rep.-Gr.87; Wärmetauscher für Hochvoltbatterie aus- und einbauen

5 - Geber 2 für Kältemitteldruck und Kältemitteltemperatur -G826-

❏ → Rep.-Gr.87; Geber 2 für Kältemitteldruck und Kältemitteltemperatur G826 aus- und einbauen

6 - Absperrventil 4 für Kältemittel -N642-

❏ → Rep.-Gr.87; Absperrventil 4 für Kältemittel N642 aus- und einbauen

7 - Absperrventil 5 für Kältemittel -N643-

❏ → Rep.-Gr.87; Absperrventil 5 für Kältemittel N643 aus- und einbauen

8 - Expansionsventil 2 für Kältemittel -N637-

❏ → Rep.-Gr.87; Expansionsventil 2 für Kältemittel N637 aus- und einbauen

9 - Expansionsventil 3 für Kältemittel -N638-

❏ → Rep.-Gr.87; Expansionsventil 3 für Kältemittel N638 aus- und einbauen

10 - Absperrventil 1 für Kältemittel -N696-

❏ → Rep.-Gr.87; Absperrventil 1 für Kältemittel N696 aus- und einbauen

11 - Expansionsventil 1 für Kältemittel -N636-

❏ → Rep.-Gr.87; Expansionsventil 1 für Kältemittel N636 aus- und einbauen

12 - Geber 4 für Kältemitteldruck und Kältemitteltemperatur -G828-

❏ → Rep.-Gr.87; Geber 4 für Kältemitteldruck und Kältemitteltemperatur G828 aus- und einbauen

13 - Serviceanschluss Hochdruckseite

❏ → Rep.-Gr.87; Absaug- und Füllventil, Nieder- und Hochdruckseite aus- und einbauen

14 - Serviceanschluss Niederdruckseite

❏ → Rep.-Gr.87; Absaug- und Füllventil, Nieder- und Hochdruckseite aus- und einbauen

15 - Luftansaugkasten des Heiz- und Klimageräts

❏ → Rep.-Gr.87; Luftansaugkasten des Heiz- und Klimageräts aus- und einbauen

16 - Sensor für Luftgüte und Luftfeuchte außen -G935-

❏ → Rep.-Gr.87; Sensor für Luftgüte und Luftfeuchte außen G935 aus- und einbauen

17 - Frischluftansaugung

❏ → Rep.-Gr.87; Frischluftansaugung aus- und einbauen

18 - Steuergerät für Frischluftgebläse -J126-

❏ → Rep.-Gr.87; Steuergerät für Frischluftgebläse J126 aus- und einbauen

19 - Stellmotor für Frischluft- und Umluftklappe -VX96-

❏ → Rep.-Gr.87; Stellmotor für Frischluft- und Umluftklappe VX96 aus- und einbauen

20 - Absperrventil 2 für Kältemittel -N640-

❏ → Rep.-Gr.87; Absperrventil 2 für Kältemittel N640 aus- und einbauen

21 - Absperrventil 3 für Kältemittel -N641-

❏ → Rep.-Gr.87; Absperrventil 3 für Kältemittel N641 aus- und einbauen

22 - Heizelement (PTC) 3 -Z132-

❏ → Rep.-Gr.87; Heizelement (PTC) 3 Z132 aus- und einbauen

23 - Geber für Kältemitteldruck und Kältemitteltemperatur -G395-

❏ → Rep.-Gr.87; Geber für Kältemitteldruck und Kältemitteltemperatur G395 aus- und einbauen

24 - Klimakompressor -VX81-

❏ mit elektrischer Klimakompressor -V470- und Steuergerät für Klimakompressor -J842-

❏ → Rep.-Gr.87; Klimakompressor VX81 aus- und einbauen

25 - Geber 3 für Kältemitteldruck und Kältemitteltemperatur -G827-

❏ → Rep.-Gr.87; Geber 3 für Kältemitteldruck und Kältemitteltemperatur G827 aus- und einbauen

26 - Temperaturfühler für Außentemperatur -G17-

❏ → Rep.-Gr.87; Temperaturfühler für Außentemperatur G17 aus- und einbauen
