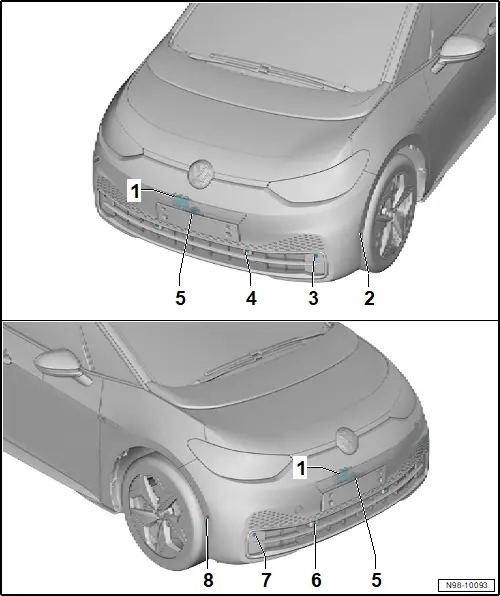

Einbauorteübersicht - Geber, Sensoren und Steuergeräte im vorderen Teil des Fahrzeugs

Einbauorteübersicht - Geber, Sensoren und Steuergeräte im vorderen Teil des Fahrzeugs

Die Übersicht ist beispielhaft für einen Linkslenker dargestellt

1 - Steuergerät für Abstandsregelung -J428-

❏ → Rep.-Gr.98; Steuergerät für Abstandsregelung J428 aus- und einbauen

❏ → Rep.-Gr.98; Automatische Distanzregelung justieren/kalibrieren

2 - Geber vorn links für Parklenkassistent linke Fahrzeugseite -G568-

❏ → Rep.-Gr.98; Geber für Parklenkassistent vorn G568/G569 aus- und einbauen

3 - Geber für Einparkhilfe vorn links -G255-

❏ → Rep.-Gr.98; Geber für Einparkhilfe vorn G252/G253/G254/G255 aus- und einbauen

4 - Geber für Einparkhilfe vorn Mitte links -G254-

❏ → Rep.-Gr.98; Geber für Einparkhilfe vorn G252/G253/G254/G255 aus- und einbauen

5 - Umfeld-Kamera vorn -R243-

❏ → Rep.-Gr.98; Umfeld-Kamera vorn R243 aus- und einbauen

❏ → Rep.-Gr.98; Umfeld-Kamerasystem kalibrieren

6 - Geber für Einparkhilfe vorn Mitte rechts -G253-

❏ → Rep.-Gr.98; Geber für Einparkhilfe vorn G252/G253/G254/G255 aus- und einbauen

7 - Geber für Einparkhilfe vorn rechts -G252-

❏ → Rep.-Gr.98; Geber für Einparkhilfe vorn G252/G253/G254/G255 aus- und einbauen

8 - Geber vorn rechts für Parklenkassistent, rechte Fahrzeugseite -G569-

❏ → Rep.-Gr.98; Geber für Parklenkassistent vorn G568/G569 aus- und einbauen

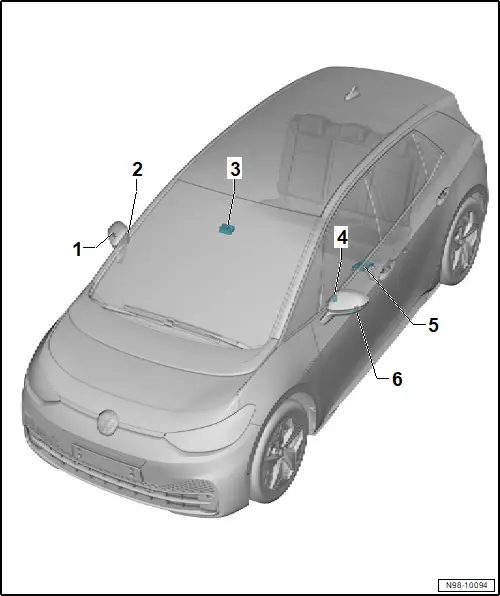

Einbauorteübersicht - Geber, Sensoren und Steuergeräte im mittleren Teil des Fahrzeugs

Einbauorteübersicht - Geber, Sensoren und Steuergeräte im mittleren Teil des Fahrzeugs

Die Übersicht ist beispielhaft für einen Linkslenker dargestellt

1 - Umfeld-Kamera rechts -R245-

❏ → Rep.-Gr.98; Umfeld-Kamera rechts/links R244/R245 aus- und einbauen

❏ → Rep.-Gr.98; Umfeld-Kamerasystem kalibrieren

2 - Warnleuchte für Spurwechselassistent im Außenspiegel rechts -K311-

❏ → Rep.-Gr.98; Warnleuchte für Spurwechselassistent im Außenspiegel K311/K312 aus- und einbauen

3 - Frontkamera für Fahrerassistenzsysteme -R242- und Scheibenheizung für Frontsensorik -Z113-

❏ → Rep.-Gr.98; Frontkamera für Fahrerassistenzsysteme R242 aus- und einbauen

❏ → Rep.-Gr.98; Frontkamera für Fahrerassistenzsysteme R242 kalibrieren

❏ → Rep.-Gr.98; Scheibenheizung für Frontsensorik Z113 aus- und einbauen

4 - Warnleuchte für Spurwechselassistent im Außenspiegel links -K312-

❏ → Rep.-Gr.98; Warnleuchte für Spurwechselassistent im Außenspiegel K311/K312 aus- und einbauen

5 - Steuergerät für Umfeld-Kamera -J928-

❏ → Rep.-Gr.98; Steuergerät für Umfeld-Kamera J928 aus- und einbauen

❏ → Rep.-Gr.98; Umfeld-Kamerasystem kalibrieren

6 - Umfeld-Kamera links -R244-

❏ → Rep.-Gr.98; Umfeld-Kamera rechts/links R244/R245 aus- und einbauen

❏ → Rep.-Gr.98; Umfeld-Kamerasystem kalibrieren

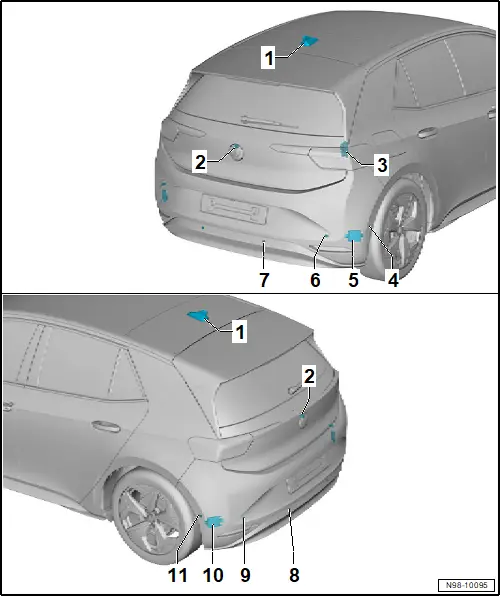

Einbauorteübersicht - Geber, Sensoren und Steuergeräte im hinteren Teil des Fahrzeugs

Einbauorteübersicht - Geber, Sensoren und Steuergeräte im hinteren Teil des Fahrzeugs

Die Übersicht ist beispielhaft für einen Linkslenker dargestellt

1 - Dachantenne -RX5-

❏ mit Antenne für externe Fahrzeugkommunikation -R387-

❏ mit GPS-Antenne -R50-

❏ mit GSM-Antenne -R205-

❏ mit LTE-Antenne 1 -R297-

❏ ausstattungs-/baustandsabhängig

❏ → Kommunikation; Rep.-Gr.91; Bauteile/Steuergeräte; Dachantenne RX5 aus- und einbauen

2 - Taster für Entriegelung in Heckklappengriff -E234-

❏ mit Rückfahrkamera -R189- und Steuergerät für Rückfahrkamerasystem -J772-

❏ mit Umfeld-Kamera hinten -R246-

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr.98; Rückfahrkamera R189 aus- und einbauen

❏ → Rep.-Gr.98; Rückfahrkamera R189 kalibrieren

❏ → Rep.-Gr.98; Umfeld-Kamera hinten R246 aus- und einbauen

❏ → Rep.-Gr.98; Umfeld-Kamerasystem kalibrieren

3 - Steuergerät für Einparkhilfe -J446-

❏ → Rep.-Gr.98; Steuergerät für Einparkhilfe J446 aus- und einbauen

4 - Geber für Parklenkassistent hinten rechts -G717-

❏ → Rep.-Gr.98; Geber für Parklenkassistent hinten G716/G717 aus- und einbauen

5 - Steuergerät für Spurwechselassistent -J769-

❏ Master Steuergerät

❏ → Rep.-Gr.98; Steuergerät für Spurwechselassistent J769/J770 aus- und einbauen

6 - Geber für Einparkhilfe hinten rechts -G206-

❏ → Rep.-Gr.98; Geber für Einparkhilfe hinten G203/G204/G205/G206 aus- und einbauen

7 - Geber für Einparkhilfe hinten Mitte rechts -G205-

❏ → Rep.-Gr.98; Geber für Einparkhilfe hinten G203/G204/G205/G206 aus- und einbauen

8 - Geber für Einparkhilfe hinten Mitte links -G204-

❏ → Rep.-Gr.98; Geber für Einparkhilfe hinten G203/G204/G205/G206 aus- und einbauen

9 - Geber für Einparkhilfe hinten links -G203-

❏ → Rep.-Gr.98; Geber für Einparkhilfe hinten G203/G204/G205/G206 aus- und einbauen

10 - Steuergerät 2 für Spurwechselassistent -J770-

❏ Slave Steuergerät

❏ → Rep.-Gr.98; Steuergerät für Spurwechselassistent J769/J770 aus- und einbauen

11 - Geber für Parklenkassistent hinten links -G716-

❏ → Rep.-Gr.98; Geber für Parklenkassistent hinten G716/G717 aus- und einbauen
