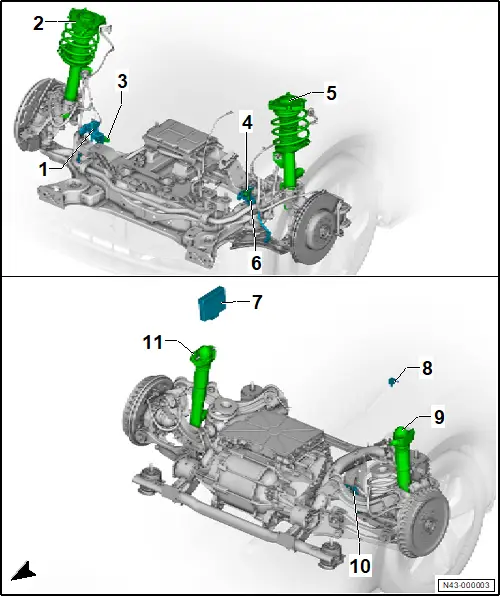

Einbauorteübersicht - geregelte Dämpfung

Einbauorteübersicht - geregelte Dämpfung

1 - Karosseriebeschleunigungsgeber vorn rechts - G342 -

❏ → Rep.-Gr. 43 ; Montageübersicht - geregelte Dämpfung

❏ → Rep.-Gr. 43 ; Karosseriebeschleunigungsgeber vorn G341/G342 aus- und einbauen

2 - Stoßdämpfer mit Ventil für Dämpfungsverstellung vorn rechts - N337 -

❏ → Rep.-Gr. 42 ; Montageübersicht - Stoßdämpfer

❏ → Rep.-Gr. 42 ; Stoßdämpfer aus- und einbauen

3 - Geber für Fahrzeugniveau vorn rechts - G289 -

❏ → Rep.-Gr. 43 ; Montageübersicht - Geber für Fahrzeugniveau vorn

❏ → Rep.-Gr. 43 ; Geber für Fahrzeugniveau vorn G78/G289 aus- und einbauen

4 - Karosseriebeschleunigungsgeber vorn links - G341 -

❏ → Rep.-Gr. 43 ; Montageübersicht - geregelte Dämpfung

❏ → Rep.-Gr. 43 ; Karosseriebeschleunigungsgeber vorn G341/G342 aus- und einbauen

5 - Stoßdämpfer mit Ventil für Dämpfungsverstellung vorn links - N336 -

❏ → Rep.-Gr. 42 ; Montageübersicht - Stoßdämpfer

❏ → Rep.-Gr. 42 ; Stoßdämpfer aus- und einbauen

6 - Geber für Fahrzeugniveau vorn links - G78 -

❏ → Rep.-Gr. 43 ; Montageübersicht - Geber für Fahrzeugniveau vorn

❏ → Rep.-Gr. 43 ; Geber für Fahrzeugniveau vorn G78/G289 aus- und einbauen

7 - Steuergerät für elektronisch geregelte Dämpfung - J250 -

❏ → Rep.-Gr. 43 ; Montageübersicht - Steuergerät für elektronisch geregelte Dämpfung

❏ → Rep.-Gr. 43 ; Steuergerät für elektronisch geregelte Dämpfung J250 aus- und einbauen

8 - Karosseriebeschleunigungsgeber hinten - G343 -

❏ → Rep.-Gr. 43 ; Montageübersicht - geregelte Dämpfung

❏ → Rep.-Gr. 43 ; Karosseriebeschleunigungsgeber hinten G343 aus- und einbauen

9 - Stoßdämpfer mit Ventil für Dämpfungsverstellung hinten links - N338 -

❏ → Rep.-Gr. 42 ; Montageübersicht - Stoßdämpfer

❏ → Rep.-Gr. 42 ; Stoßdämpfer aus- und einbauen

10 - Geber für Fahrzeugniveau hinten links - G76 -

❏ → Rep.-Gr. 43 ; Montageübersicht - Geber für Fahrzeugniveau hinten

❏ → Rep.-Gr. 43 ; Geber für Fahrzeugniveau hinten G76/G77 aus- und einbauen

11 - Stoßdämpfer mit Ventil für Dämpfungsverstellung hinten rechts - N339 -

❏ → Rep.-Gr. 42 ; Montageübersicht - Stoßdämpfer

❏ → Rep.-Gr. 42 ; Stoßdämpfer aus- und einbauen

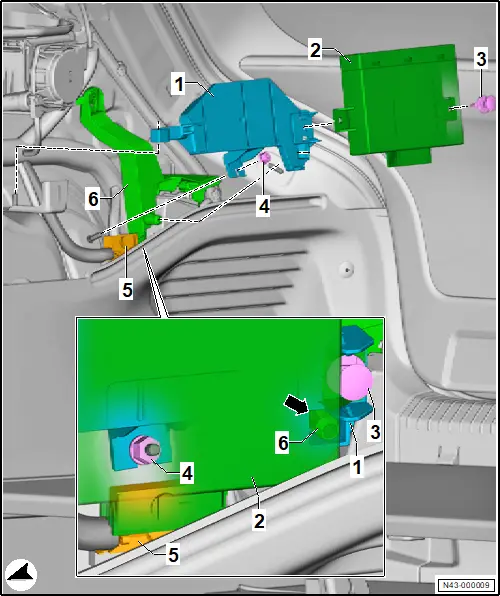

Montageübersicht - Steuergerät für elektronisch geregelte Dämpfung

Montageübersicht - Steuergerät für elektronisch geregelte Dämpfung

1 - Halter für Steuergerät für elektronisch geregelte Dämpfung - J250 -

2 - Steuergerät für elektronisch geregelte Dämpfung - J250 -

❏ → Rep.-Gr. 43 ; Steuergerät für elektronisch geregelte Dämpfung J250 aus- und einbauen

3 - Halteclip

❏ ausstattungs- baustandsabhängig

4 - Mutter

❏ 2,5 Nm

5 - elektrische Steckverbindung

6 - Halter

Steuergerät für elektronisch geregelte Dämpfung J250 aus- und einbauen

Steuergerät für elektronisch geregelte Dämpfung J250 aus- und einbauen

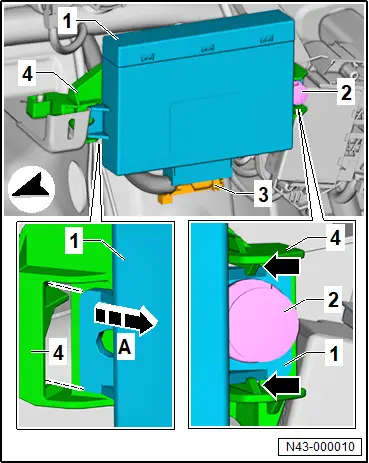

Ausbauen

Steuergerät für elektronisch geregelte Dämpfung - J250 - wird nachfolgend Steuergerät genannt.

– Wird das Steuergerät ersetzt, ist der Prüfplan zum Ersetzen vom Steuergerät durchzuführen → .

– Kofferraum-Seitenverkleidung rechts ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Kofferraumverkleidungen; Kofferraum-Seitenverkleidung aus- und einbauen .

– Elektrische Steckverbindung -3- trennen.

– Halteclip -2- entriegeln und entfernen.

– Steuergerät -1- auf rechter Seite ausclipsen -Pfeile- .

– Steuergerät -1- in -Pfeilrichtung A- aus Halter -4- herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Wurde das Steuergerät ersetzt, ist der Prüfplan zum Ersetzen des Steuergeräts abzuschließen. → → Rep.-Gr. 00 ; Diagnoseeinstiege .
