Volkswagen ID.3: Einbauorteübersicht - Kühlsystem, Allradantrieb. Montageübersicht - Kühlsystem, Heckantrieb. Montageübersicht - Kühlsystem, Allradantrieb

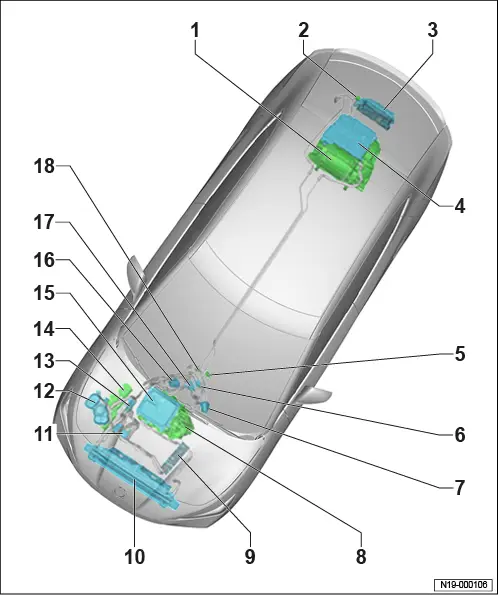

Einbauorteübersicht - Kühlsystem, Allradantrieb

Einbauorteübersicht - Kühlsystem, Allradantrieb

1 - Drehstromantrieb - VX54 -

❏ → Rep.-Gr. 10 ; Montageübersicht - Motor hinten

❏ → Rep.-Gr. 10 ; Motor hinten ausbauen

❏ → Rep.-Gr. 10 ; Motor hinten einbauen

2 - Temperaturfühler - G18 -

❏ oben am Ladegerät 1 für Hochvoltbatterie - AX4 - im Schlauchanschluss

❏ → Rep.-Gr. 19 ; Temperaturfühler G18 aus- und einbauen

3 - Ladegerät 1 für Hochvoltbatterie - AX4 -

❏ mit Steuergerät für Hochvolt-Batterieladegerät - J1050 -

❏ mit Spannungswandler - A19 -

❏ → Rep.-Gr. 93 ; Ladegerät 1 für Hochvoltbatterie AX4 aus- und einbauen

4 - Leistungs- und Steuerelektronik für Elektroantrieb - JX1 -

❏ → Rep.-Gr. 93 ; Leistungs- und Steuerelektronik für Elektroantrieb aus- und einbauen

5 - Kühlmitteltemperaturgeber 1 für Hochvoltbatterie - G898 -

❏ Batterie Eingang (Vorlauf)

❏ → Rep.-Gr. 19 ; Kühlmitteltemperaturgeber 1 für Hochvoltbatterie G898 aus- und einbauen

6 - Mischventil 2 für Batterievorwärmung der Hochvoltbatterie - V696 -

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 19 ; Mischventil 2 für Batterievorwärmung der Hochvoltbatterie V696 aus- und einbauen

7 - Kühlmittelpumpe für Niedertemperaturkreislauf - V468 -

❏ → Rep.-Gr. 19 ; Kühlmittelpumpe für Niedertemperaturkreislauf V468 aus- und einbauen

8 - Drehstromantrieb 2 - VX97 -

❏ → Rep.-Gr. 10 ; Montageübersicht - Motor vorn

❏ → Rep.-Gr. 10 ; Motor vorn ausbauen

❏ → Rep.-Gr. 10 ; Motor vorn einbauen

9 - Heizelement (PTC) 3 - Z132 -

❏ → Heizung, Klimaanlage; Rep.-Gr. 87 ; Kühlmittelkreislauf; Heizelement (PTC) 3 Z132 aus- und einbauen

10 - Kühlermodul

❏ → Rep.-Gr. 19 ; Kühlermodul aus- und einbauen

11 - Wärmetauscher für Hochvoltbatterie

❏ → Heizung, Klimaanlage; Rep.-Gr. 87 ; Kältemittelkreislauf; Wärmetauscher für Hochvoltbatterie aus- und einbauen

12 - Kühlmittelausgleichsbehälter

❏ mit Geber für Kühlmittelmangelanzeige - G32 -

❏ → Rep.-Gr. 19 ; Kühlmittelausgleichsbehälter aus- und einbauen

13 - Thermostat

❏ → Rep.-Gr. 19 ; Montageübersicht - Kühlsystem, Allradantrieb

14 - Ventileinheit Wärmepumpe

❏ ausstattungs-/baustandsabhängig

❏ → Heizung, Klimaanlage; Rep.-Gr. 87 ; Ventileinheit Wärmepumpe; Ventileinheit Wärmepumpe aus- und einbauen

15 - Leistungs- und Steuerelektronik 2 für Elektroantrieb - JX4 -

❏ → Rep.-Gr. 93 ; Leistungs- und Steuerelektronik für Elektroantrieb aus- und einbauen

16 - Kühlmittelpumpe für Hochvoltbatterie - V590 -

❏ → Rep.-Gr. 19 ; Kühlmittelpumpe für Hochvoltbatterie V590 aus- und einbauen

17 - Mischventil für Batterievorwärmung der Hochvoltbatterie - V683 -

❏ → Rep.-Gr. 19 ; Mischventil für Batterievorwärmung der Hochvoltbatterie V683 aus- und einbauen

18 - Kühlmitteltemperaturgeber 2 für Hochvoltbatterie - G899 -

❏ Batterie Ausgang (Rücklauf)

❏ → Rep.-Gr. 19 ; Kühlmitteltemperaturgeber 2 für Hochvoltbatterie G899 aus- und einbauen

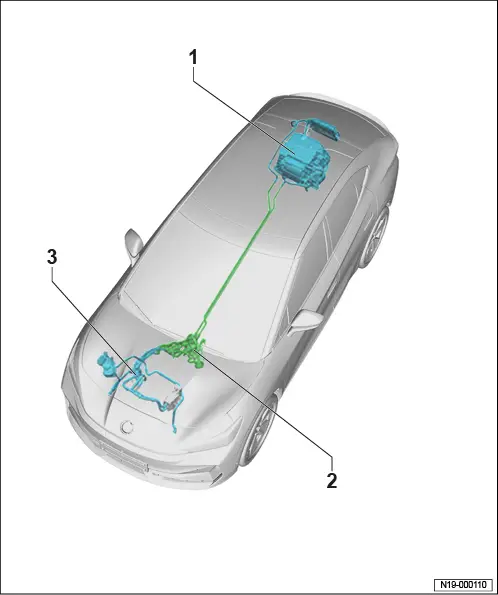

Montageübersicht - Kühlsystem, Heckantrieb

Montageübersicht - Kühlsystem, Heckantrieb

1 - Montageübersicht - Kühlsystem, hinten

❏ → Anker

2 - Montageübersicht - Kühlsystem, vorn links

❏ → Anker

3 - Montageübersicht - Kühlsystem, vorn rechts

❏ → Anker

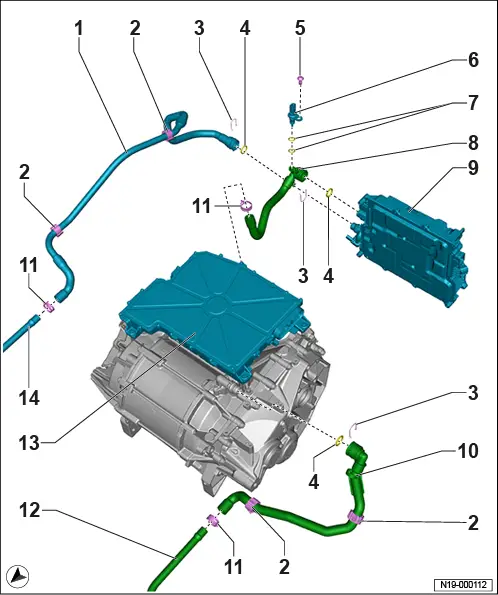

1 - Montageübersicht - Kühlsystem, hinten

1 - Kühlmittelrohr hinten rechts

2 - Halteclip

❏ 4 Stück

3 - Sicherungsklammer

❏ 3 Stück

4 - O-Ring

❏ 3 Stück

5 - Schraube

❏ 8 Nm

6 - Temperaturfühler - G18 -

❏ → Rep.-Gr. 19 ; Temperaturfühler G18 aus- und einbauen

7 - O-Ring

❏ 2 Stück

❏ nach Demontage ersetzen

8 - Kühlmittelschlauch

9 - Ladegerät 1 für Hochvoltbatterie - AX4 -

❏ mit Steuergerät für Hochvolt-Batterieladegerät - J1050 -

❏ mit Spannungswandler - A19 -

❏ → Rep.-Gr. 93 ; Ladegerät 1 für Hochvoltbatterie AX4 aus- und einbauen

10 - Kühlmittelschlauch

11 - Schlauchschelle

❏ 3 Stück

12 - Kühlmittelrohr

❏ Rücklauf

13 - Leistungs- und Steuerelektronik für Elektroantrieb - JX1 -

❏ mit Drehstromantrieb - VX54 -

❏ → Rep.-Gr. 93 ; Leistungs- und Steuerelektronik für Elektroantrieb aus- und einbauen

14 - Kühlmittelrohr

❏ Vorlauf

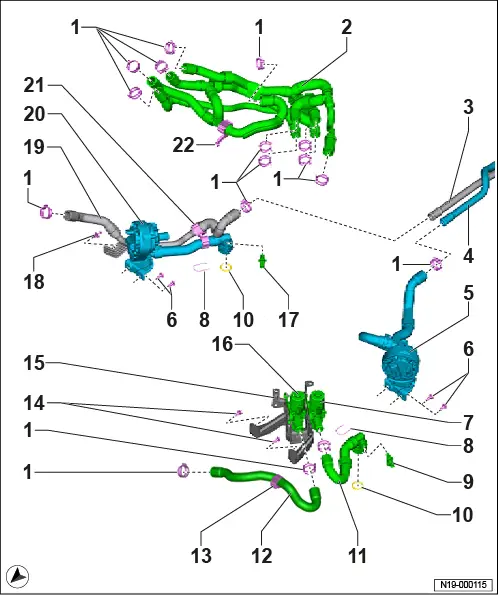

2 - Montageübersicht - Kühlsystem, vorn links

1 - Schlauchschelle

❏ 16 Stück

2 - Kühlmittelschlauch

❏ Kühlmittelschlauch und Kühlmittelrohr sind mit Zahlen gekennzeichnet

❏ Zuordnung beachten

3 - Kühlmittelrohr

❏ Rücklauf

4 - Kühlmittelrohr

❏ Vorlauf

5 - Kühlmittelpumpe für Niedertemperaturkreislauf - V468 -

❏ → Rep.-Gr. 19 ; Montageübersicht - Elektrische Kühlmittelpumpe

❏ → Rep.-Gr. 19 ; Kühlmittelpumpe für Niedertemperaturkreislauf V468 aus- und einbauen

6 - Schraube

❏ 4 Stück

❏ 8 Nm

7 - Mischventil für Batterievorwärmung der Hochvoltbatterie - V683 -

❏ → Rep.-Gr. 19 ; Montageübersicht - Kühlmittelventile

❏ → Rep.-Gr. 19 ; Mischventil für Batterievorwärmung der Hochvoltbatterie V683 aus- und einbauen

8 - Sicherungsklammer

❏ 2 Stück

9 - Kühlmitteltemperaturgeber 1 für Hochvoltbatterie - G898 -

❏ → Rep.-Gr. 19 ; Montageübersicht - Kühlmitteltemperaturgeber

❏ → Rep.-Gr. 19 ; Kühlmitteltemperaturgeber 1 für Hochvoltbatterie G898 aus- und einbauen

10 - O-Ring

❏ 2 Stück

11 - Kühlmittelschlauch

12 - Kühlmittelschlauch

❏ ausstattungs-/baustandsabhängig

13 - Halteclip

❏ ausstattungs-/baustandsabhängig

14 - Schraube

❏ 2 Stück

❏ 8 Nm

15 - Halter für Mischventil

16 - Mischventil 2 für Batterievorwärmung der Hochvoltbatterie - V696 -

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 19 ; Montageübersicht - Kühlmittelventile

❏ → Rep.-Gr. 19 ; Mischventil 2 für Batterievorwärmung der Hochvoltbatterie V696 aus- und einbauen, Wärmepumpe

17 - Kühlmitteltemperaturgeber 2 für Hochvoltbatterie - G899 -

❏ → Rep.-Gr. 19 ; Montageübersicht - Kühlmitteltemperaturgeber

❏ → Rep.-Gr. 19 ; Kühlmitteltemperaturgeber 2 für Hochvoltbatterie G899 aus- und einbauen

18 - Spreizniet

19 - Kühlmittelschlauch

20 - Kühlmittelpumpe für Hochvoltbatterie - V590 -

❏ → Rep.-Gr. 19 ; Montageübersicht - Elektrische Kühlmittelpumpe

❏ → Rep.-Gr. 19 ; Kühlmittelpumpe für Hochvoltbatterie V590 aus- und einbauen

21 - Halteclip

22 - Halteclip

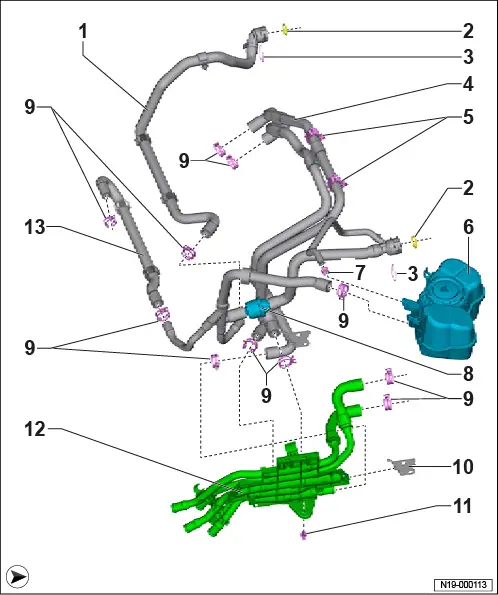

3 - Montageübersicht - Kühlsystem, vorn rechts

1 - Kühlmittelschlauch

2 - O-Ring

❏ 2 Stück

3 - Sicherungsklammer

❏ 2 Stück

4 - Kühlmittelschlauch

5 - Halteclip

❏ 2 Stück

6 - Kühlmittelausgleichsbehälter

❏ mit Geber für Kühlmittelmangelanzeige - G32 -

❏ → Rep.-Gr. 19 ; Kühlmittelausgleichsbehälter aus- und einbauen

7 - Schlauchschelle

8 - Thermostat

❏ Öffnungsbeginn 15 °C

9 - Schlauchschelle

❏ 11 Stück

10 - Halter für Kühlmittelsammelrohr

11 - Spreizniet

12 - Kühlmittelsammelrohr

❏ Kühlmittelschlauch und Kühlmittelrohr sind mit Zahlen gekennzeichnet

❏ Zuordnung beachten

13 - Kühlmittelschlauch

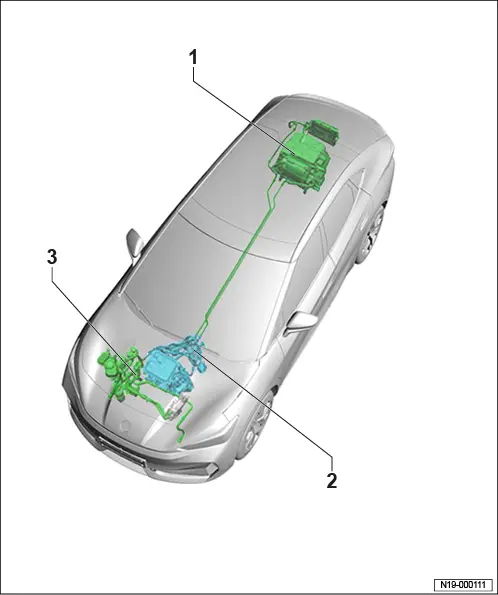

Montageübersicht - Kühlsystem, Allradantrieb

Montageübersicht - Kühlsystem, Allradantrieb

1 - Montageübersicht - Kühlsystem, hinten

❏ → Anker

2 - Montageübersicht - Kühlsystem, vorn links

❏ → Anker

3 - Montageübersicht - Kühlsystem, vorn rechts

❏ → Anker

1 - Montageübersicht - Kühlsystem, hinten

1 - Kühlmittelrohr hinten rechts

2 - Halteclip

❏ 4 Stück

3 - Sicherungsklammer

❏ 3 Stück

4 - O-Ring

❏ 3 Stück

5 - Schraube

❏ 8 Nm

6 - Temperaturfühler - G18 -

❏ → Rep.-Gr. 19 ; Temperaturfühler G18 aus- und einbauen

7 - O-Ring

❏ 2 Stück

❏ nach Demontage ersetzen

8 - Kühlmittelschlauch

9 - Ladegerät 1 für Hochvoltbatterie - AX4 -

❏ mit Steuergerät für Hochvolt-Batterieladegerät - J1050 -

❏ mit Spannungswandler - A19 -

❏ → Rep.-Gr. 93 ; Ladegerät 1 für Hochvoltbatterie AX4 aus- und einbauen

10 - Kühlmittelschlauch

11 - Schlauchschelle

❏ 3 Stück

12 - Kühlmittelrohr

❏ Rücklauf

13 - Leistungs- und Steuerelektronik für Elektroantrieb - JX1 -

❏ mit Drehstromantrieb - VX54 -

❏ → Rep.-Gr. 93 ; Leistungs- und Steuerelektronik für Elektroantrieb aus- und einbauen

14 - Kühlmittelrohr

❏ Vorlauf

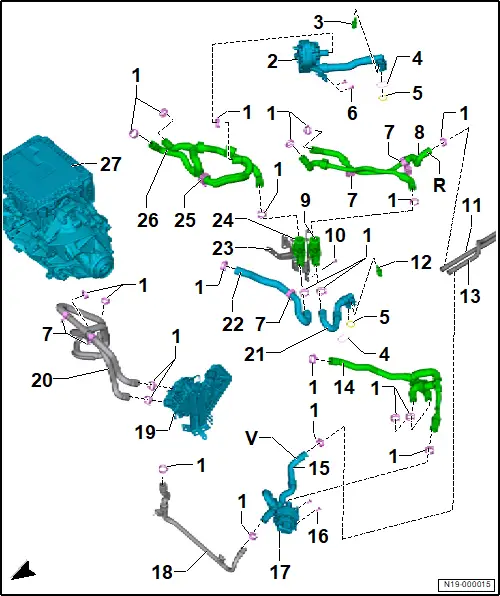

2 - Montageübersicht - Kühlsystem, vorn links

1 - Schlauchschelle

❏ 20 Stück

2 - Kühlmittelpumpe für Hochvoltbatterie - V590 -

❏ → Rep.-Gr. 19 ; Montageübersicht - Elektrische Kühlmittelpumpe

❏ → Rep.-Gr. 19 ; Kühlmittelpumpe für Hochvoltbatterie V590 aus- und einbauen

3 - Kühlmitteltemperaturgeber 2 für Hochvoltbatterie - G899 -

❏ → Rep.-Gr. 19 ; Montageübersicht - Kühlmitteltemperaturgeber

❏ → Rep.-Gr. 19 ; Kühlmitteltemperaturgeber 2 für Hochvoltbatterie G899 aus- und einbauen

4 - Sicherungsklammer

❏ 2 Stück

5 - O-Ring

❏ 2 Stück

6 - Schraube

❏ 2 Stück

❏ 8 Nm

7 - Halteclip

❏ 5 Stück

8 - Kühlmittelschlauch

❏ Kennzeichnung -R- = Rücklauf

9 - Mischventil für Batterievorwärmung der Hochvoltbatterie - V683 -

❏ → Rep.-Gr. 19 ; Montageübersicht - Kühlmittelventile

❏ → Rep.-Gr. 19 ; Mischventil für Batterievorwärmung der Hochvoltbatterie V683 aus- und einbauen

10 - Schraube

❏ 3 Stück

❏ 8 Nm

11 - Kühlmittelrohr

❏ Rücklauf

12 - Kühlmitteltemperaturgeber 1 für Hochvoltbatterie - G898 -

❏ → Rep.-Gr. 19 ; Montageübersicht - Kühlmitteltemperaturgeber

❏ → Rep.-Gr. 19 ; Kühlmitteltemperaturgeber 1 für Hochvoltbatterie G898 aus- und einbauen

13 - Kühlmittelrohr

❏ Vorlauf

14 - Kühlmittelschlauch

15 - Kühlmittelschlauch

❏ Kennzeichnung -V- = Vorlauf

16 - Schraube

❏ 2 Stück

❏ 8 Nm

17 - Kühlmittelpumpe für Niedertemperaturkreislauf - V468 -

❏ → Rep.-Gr. 19 ; Montageübersicht - Elektrische Kühlmittelpumpe

❏ → Rep.-Gr. 19 ; Kühlmittelpumpe für Niedertemperaturkreislauf V468 aus- und einbauen

18 - Kühlmittelrohr

19 - Heizelement (PTC) 3 - Z132 -

❏ → Heizung, Klimaanlage; Rep.-Gr. 87 ; Kühlmittelkreislauf; Heizelement (PTC) 3 Z132 aus- und einbauen

20 - Kühlmittelschlauch

21 - Kühlmittelschlauch

22 - Kühlmittelschlauch

❏ ausstattungs-/baustandsabhängig

23 - Halter für Mischventile

24 - Mischventil 2 für Batterievorwärmung der Hochvoltbatterie - V696 -

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 19 ; Montageübersicht - Kühlmittelventile

❏ → Rep.-Gr. 19 ; Mischventil 2 für Batterievorwärmung der Hochvoltbatterie V696 aus- und einbauen

25 - Halteclip

❏ ausstattungs-/baustandsabhängig

26 - Kühlmittelschlauch

❏ ausstattungs-/baustandsabhängig

27 - Drehstromantrieb 2 - VX97 -

❏ mit Leistungs- und Steuerelektronik 2 für Elektroantrieb - JX4 -

❏ → Rep.-Gr. 10 ; Montageübersicht - Motor vorn

❏ → Rep.-Gr. 10 ; Motor vorn ausbauen

❏ → Rep.-Gr. 10 ; Motor vorn einbauen

❏ → Rep.-Gr. 93 ; Leistungs- und Steuerelektronik für Elektroantrieb aus- und einbauen

3 - Montageübersicht - Kühlsystem, vorn rechts

1 - Kühlmittelschlauch

2 - Halteclip

❏ 4 Stück

3 - O-Ring

❏ 2 Stück

4 - Sicherungsklammer

❏ 2 Stück

5 - Schlauchschelle

❏ 10 Stück

6 - Thermostat

❏ Öffnungsbeginn 15 °C

7 - Kühlmittelschlauch

8 - Schlauchschelle

9 - Kühlmittelausgleichsbehälter

❏ mit Geber für Kühlmittelmangelanzeige - G32 -

❏ → Rep.-Gr. 19 ; Kühlmittelausgleichsbehälter aus- und einbauen

10 - Kühlmittelsammelrohr

❏ Kühlmittelschlauch und Kühlmittelrohr sind mit Zahlen gekennzeichnet

❏ Zuordnung beachten

11 - Spreizniet

12 - Drehstromantrieb 2 - VX97 -

❏ mit Leistungs- und Steuerelektronik 2 für Elektroantrieb - JX4 -

❏ → Rep.-Gr. 10 ; Montageübersicht - Motor vorn

❏ → Rep.-Gr. 10 ; Motor vorn ausbauen

❏ → Rep.-Gr. 10 ; Motor vorn einbauen

❏ → Rep.-Gr. 93 ; Leistungs- und Steuerelektronik für Elektroantrieb aus- und einbauen
