Volkswagen ID.3: Einbauorteübersicht - Leuchten in der Schalttafel. Einbauorteübersicht - Leuchten in den vorderen Türen. Einbauorteübersicht - Leuchten im Kofferraum

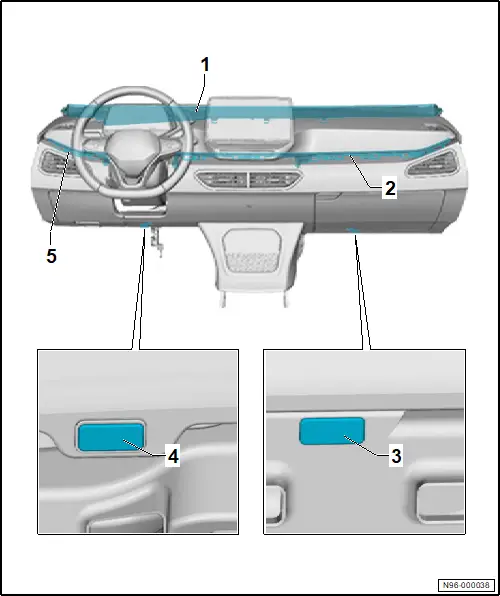

Einbauorteübersicht - Leuchten in der Schalttafel

Einbauorteübersicht - Leuchten in der Schalttafel

Die Übersicht ist beispielhaft für einen Linkslenker dargestellt

1 - dynamische Lichtleiste 3 für Information - L385 -

❏ → Rep.-Gr. 96 ; Dynamische Lichtleiste 3 für Information in der Schalttafel L385 aus- und einbauen

2 - Konturbeleuchtung der Schalttafel

❏ mit Leuchte 3 für Konturbeleuchtung der Schalttafel - L245 -

❏ mit Leuchte 2 für Konturbeleuchtung der Schalttafel - L244 -

❏ → Rep.-Gr. 96 ; Leuchte 2 für Konturbeleuchtung der Schalttafel L244 / L245 aus- und einbauen, Beifahrerseite

3 - Fußraumleuchte rechts - W10 -

❏ → Rep.-Gr. 96 ; Fußraumleuchte aus- und einbauen

4 - Fußraumleuchte links - W9 -

❏ → Rep.-Gr. 96 ; Fußraumleuchte aus- und einbauen

5 - Leuchte 1 für Konturbeleuchtung der Schalttafel - L243 -

❏ → Rep.-Gr. 96 ; Leuchte 1 für Konturbeleuchtung der Schalttafel L243 aus- und einbauen, Fahrerseite

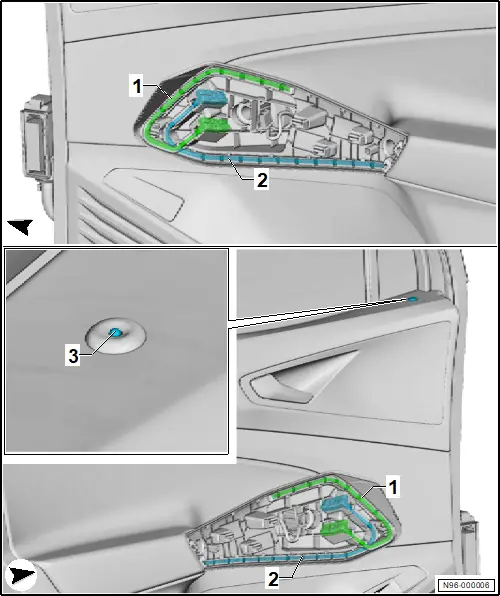

Einbauorteübersicht - Leuchten in den vorderen Türen

Einbauorteübersicht - Leuchten in den vorderen Türen

Die Übersicht ist beispielhaft für einen Linkslenker dargestellt

1 - Leuchte für Türkonturbeleuchtung vorn links - L251 - / Leuchte für Türkonturbeleuchtung vorn rechts - L252 -

❏ → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Türverkleidungen vorn; Türverkleidung vorn aus- und einbauen

2 - Leuchte 2 für Türkonturbeleuchtung vorn links - L296 - / Leuchte 2 für Türkonturbeleuchtung vorn rechts - L297 -

❏ → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Türverkleidungen vorn; Türverkleidung vorn aus- und einbauen

3 - Kontrollleuchte für SAFE-Funktion der Zentralverriegelung - K133 -

❏ → Rep.-Gr. 96 ; Kontrollleuchte für SAFE-Funktion der Zentralverriegelung K133 aus- und einbauen

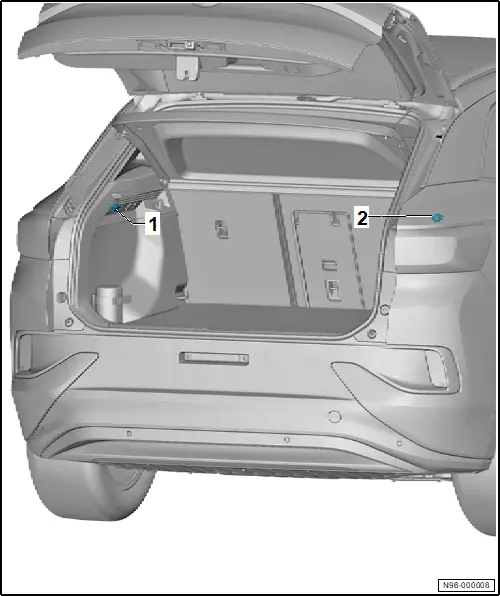

Einbauorteübersicht - Leuchten im Kofferraum

Einbauorteübersicht - Leuchten im Kofferraum

1 - Kofferraumleuchte links - W18 -

❏ → Rep.-Gr. 96 ; Kofferraumleuchte aus- und einbauen

2 - Kofferraumleuchte rechts - W35 -

❏ modellabhängig

❏ → Rep.-Gr. 96 ; Kofferraumleuchte aus- und einbauen
