Einbauorteübersicht - Relaisträger, Sicherungsträger

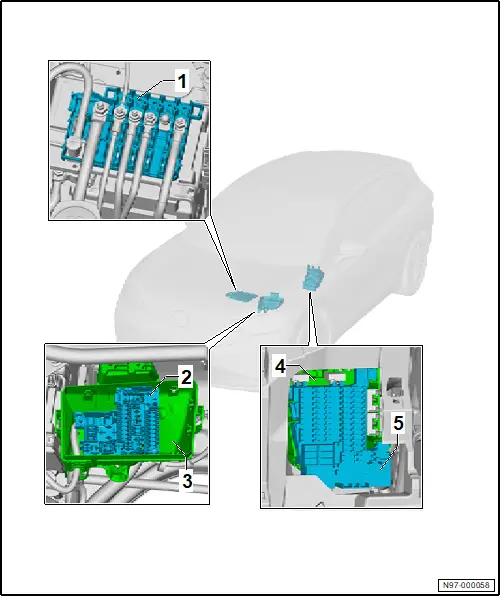

Einbauorteübersicht - Relaisträger, Sicherungsträger

Die Übersicht ist beispielhaft für einen Linkslenker dargestellt

1 - Sicherungshalter A - SA -

❏ → Rep.-Gr. 97 ; Sicherungshalter A SA aus- und einbauen

2 - Sicherungshalter B - SB -

❏ → Rep.-Gr. 97 ; Sicherungshalter B SB aus- und einbauen

3 - E-Box

❏ → Rep.-Gr. 97 ; E-Box aus- und einbauen

4 - Halter für Sicherungshalter C - SC -

❏ → Kapitel „ Sicherungshalter C SC aus- und einbauen “

❏ → Rep.-Gr. 97 ; Halter für Sicherungshalter C SC aus- und einbauen, Rechtslenker

5 - Sicherungshalter C - SC -

❏ → Rep.-Gr. 97 ; Sicherungshalter C SC aus- und einbauen

Montageübersicht - Sicherungshalter A SA

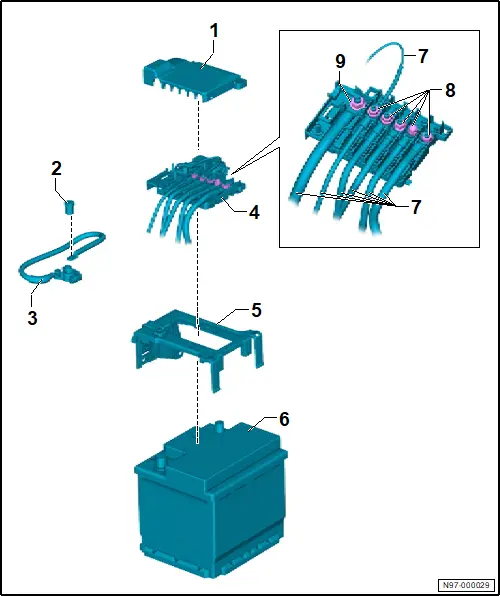

Montageübersicht - Sicherungshalter A SA

1 - Abdeckung

2 - Mutter für Fremdstarthilfe Plus

❏ 6 Nm

3 - Plusleitung

4 - Sicherungshalter A - SA -

❏ → Rep.-Gr. 97 ; Sicherungshalter A SA aus- und einbauen

5 - Halter für Sicherungshalter A - SA -

6 - Batterie - A -

❏ → Rep.-Gr. 27 ; Batterie A aus- und einbauen

7 - Elektrische Leitung

❏ Anschlussbelegung dem Stromlaufplan entnehmen

8 - Mutter

❏ 5 Stück

❏ 6 Nm

9 - Mutter

❏ 12 Nm

Montageübersicht - Sicherungshalter B SB

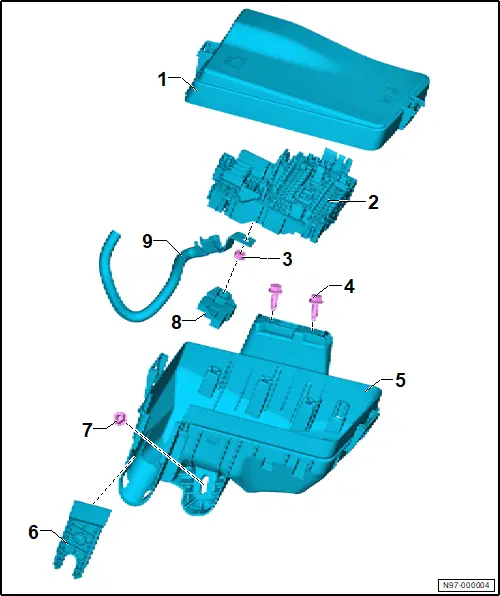

Montageübersicht - Sicherungshalter B SB

1 - Deckel für E-Box

2 - Sicherungshalter B - SB -

❏ → Kapitel „ Sicherungshalter B SB aus- und einbauen “

3 - Mutter

❏ 9 Nm

4 - Schraube

❏ 2 Stück

❏ 8 Nm

5 - E-Box

❏ → Rep.-Gr. 97 ; E-Box aus- und einbauen

6 - Abdeckung für E-Box

7 - Mutter

❏ 8 Nm

8 - Schutzkappe

9 - Elektrische Leitung
