Volkswagen ID.3: Einbauorteübersicht - Sicherheitsgurte und Befestigungspunkte. Montageübersicht - Dreipunkt-Sicherheitsgurt vorn. Montageübersicht - Dreipunkt-Sicherheitsgurt hinten außen

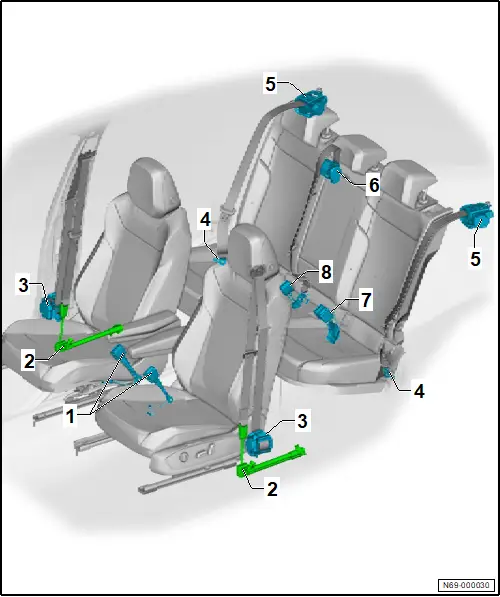

Einbauorteübersicht - Sicherheitsgurte und Befestigungspunkte

Einbauorteübersicht - Sicherheitsgurte und Befestigungspunkte

1 - Gurtschlösser vorn

❏ mit Gurtschalter Fahrerseite - E24 - / Gurtschalter Beifahrerseite - E25 -

❏ → Rep.-Gr. 69 ; Montageübersicht - Gurtschloss vorn

❏ → Rep.-Gr. 69 ; Gurtschloss vorn aus- und einbauen

2 - Gurtendbeschlag vorn

❏ mit Zünder für Gurtstraffer 2 Fahrerseite - N297 - / Zünder für Gurtstraffer 2 Beifahrerseite - N298 -

❏ → Rep.-Gr. 69 ; Montageübersicht - Dreipunkt-Sicherheitsgurt vorn

❏ → Rep.-Gr. 69 ; Dreipunkt-Sicherheitsgurt vorn aus- und einbauen

3 - Dreipunkt-Sicherheitsgurt vorn

❏ Sicherheitsgurt vorn links - NX10 - mit Zünder 1 für Gurtstraffer Fahrerseite - N153 - / Zünder 1 für Gurtstraffer Beifahrerseite - N154 -

❏ mit Steuergerät für Gurtstraffer vorn links - J854 -

❏ Sicherheitsgurt vorn rechts - NX11 - mit Zünder 1 für Gurtstraffer Fahrerseite - N153 - / Zünder 1 für Gurtstraffer Beifahrerseite - N154 -

❏ mit Steuergerät für Gurtstraffer vorn rechts - J855 -

❏ → Rep.-Gr. 69 ; Montageübersicht - Dreipunkt-Sicherheitsgurt vorn

❏ → Rep.-Gr. 69 ; Dreipunkt-Sicherheitsgurt vorn aus- und einbauen

4 - Gurtendbeschlag hinten außen

❏ → Rep.-Gr. 69 ; Montageübersicht - Dreipunkt-Sicherheitsgurt hinten außen

❏ → Rep.-Gr. 69 ; Gurtendbeschlag hinten außen aus- und einbauen

5 - Dreipunkt-Sicherheitsgurt hinten außen

❏ mit Zünder für Gurtstraffer hinten Fahrerseite - N196 - / Zünder für Gurtstraffer hinten Beifahrerseite - N197 -

❏ → Rep.-Gr. 69 ; Montageübersicht - Dreipunkt-Sicherheitsgurt hinten außen

❏ → Rep.-Gr. 69 ; Dreipunkt-Sicherheitsgurt hinten außen aus- und einbauen

6 - Dreipunkt-Sicherheitsgurt hinten Mitte

❏ → Rep.-Gr. 69 ; Montageübersicht - Dreipunkt-Sicherheitsgurt hinten Mitte

❏ → Rep.-Gr. 69 ; Dreipunkt-Sicherheitsgurt hinten Mitte aus- und einbauen

7 - Doppelgurtschloss - FX4 -

❏ Linkslenker mit Gurtschalter Fahrerseite, 2. Sitzreihe - F390 - und Gurtschalter Mitte, 2. Sitzreihe - F391 -

❏ Rechtslenker mit Gurtschalter Beifahrerseite, 2. Sitzreihe - F392 - und Gurtschalter Mitte, 2. Sitzreihe - F391 -

❏ → Rep.-Gr. 69 ; Montageübersicht - Gurtschloss hinten

❏ → Rep.-Gr. 69 ; Gurtschloss hinten aus- und einbauen

8 - Gurtschloss

❏ Linkslenker mit Gurtschalter Beifahrerseite, 2. Sitzreihe - F392 -

❏ Rechtslenker Gurtschalter Fahrerseite, 2. Sitzreihe - F390 -

❏ → Rep.-Gr. 69 ; Montageübersicht - Gurtschloss hinten

❏ → Rep.-Gr. 69 ; Gurtschloss hinten aus- und einbauen

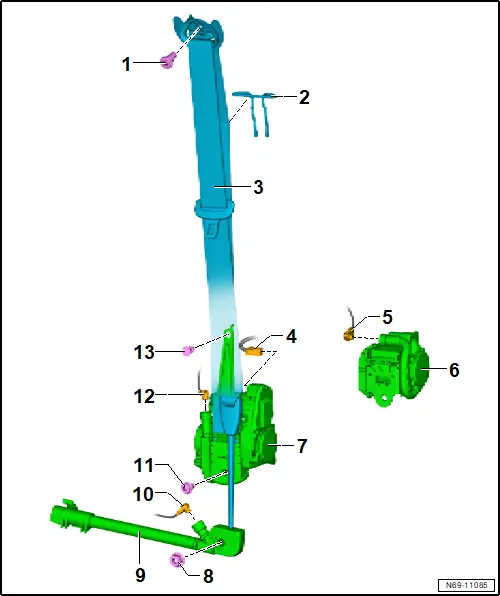

Montageübersicht - Dreipunkt-Sicherheitsgurt vorn

Montageübersicht - Dreipunkt-Sicherheitsgurt vorn

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt

1 - Schraube

❏ 40 Nm

2 - Gurtführung vorn

❏ → Rep.-Gr. 69 ; Gurtführung vorn aus- und einbauen

3 - Sicherheitsgurtband

4 - Elektrische Steckverbindung

5 - Elektrische Steckverbindung

6 - Dreipunkt-Sicherheitsgurt vorn, Basis

❏ ausstattungs-/baustandsabhängig

❏ mit Zünder 1 für Gurtstraffer Fahrerseite - N153 - oder Zünder 1 für Gurtstraffer Beifahrerseite - N154 -

❏ → Rep.-Gr. 69 ; Dreipunkt-Sicherheitsgurt vorn aus- und einbauen

7 - Dreipunkt-Sicherheitsgurt vorn, elektrisch reversibel

❏ ausstattungs-/baustandsabhängig

❏ Sicherheitsgurt vorn links - NX10 - oder Sicherheitsgurt vorn rechts - NX11 -

❏ mit Steuergerät für Gurtstraffer vorn links - J854 - oder Steuergerät für Gurtstraffer vorn rechts - J855 -

❏ mit Zünder 1 für Gurtstraffer Fahrerseite - N153 - oder Zünder 1 für Gurtstraffer Beifahrerseite - N154 -

❏ → Rep.-Gr. 69 ; Dreipunkt-Sicherheitsgurt vorn aus- und einbauen

8 - Mutter

❏ 40 Nm

9 - Gurtendbeschlag vorn

❏ mit Zünder für Gurtstraffer 2 Fahrerseite - N297 - oder Zünder für Gurtstraffer 2 Beifahrerseite - N298 -

❏ → Rep.-Gr. 69 ; Gurtendbeschlag vorn aus- und einbauen

10 - Elektrische Steckverbindung

11 - Schraube

❏ 40 Nm

12 - Elektrische Steckverbindung

13 - Spreizniet

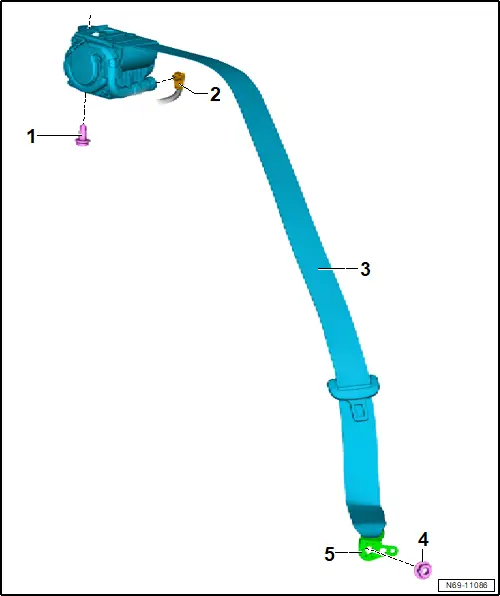

Montageübersicht - Dreipunkt-Sicherheitsgurt hinten außen

Montageübersicht - Dreipunkt-Sicherheitsgurt hinten außen

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt.

1 - Schraube

❏ 40 Nm

2 - Elektrische Steckverbindung

3 - Dreipunkt-Sicherheitsgurt hinten außen

❏ ausstattungs-/baustandsabhängig

❏ mit Zünder für Gurtstraffer hinten Fahrerseite - N196 - oder Zünder für Gurtstraffer hinten Beifahrerseite - N197 -

❏ → Rep.-Gr. 69 ; Dreipunkt-Sicherheitsgurt hinten außen aus- und einbauen

4 - Mutter

❏ 40 Nm

5 - Gurtendbeschlag hinten außen

❏ → Rep.-Gr. 69 ; Gurtendbeschlag hinten außen aus- und einbauen
