Volkswagen ID.3: Einbauorteübersicht - Sitzvarianten. Einbauorteübersicht - elektrische und elektronische Bauteile. Einbauorteübersicht - elektrische und elektronische Bauteile, NAR

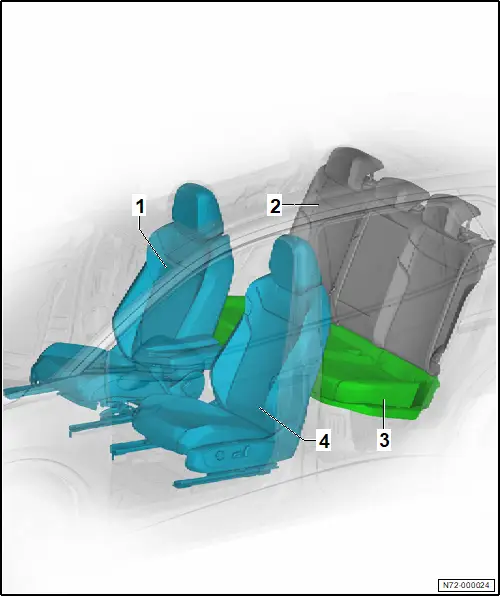

Einbauorteübersicht - Sitzvarianten

Einbauorteübersicht - Sitzvarianten

Die Übersicht ist beispielhaft für einen Linkslenker dargestellt

1 - Vordersitz Beifahrerseite

❏ → Rep.-Gr. 72 ; Montageübersicht - Vordersitz

❏ → Rep.-Gr. 72 ; Montageübersicht - Lehne vorn

❏ → Rep.-Gr. 72 ; Montageübersicht - Sitzwanne

❏ → Rep.-Gr. 72 ; Vordersitz aus- und einbauen

2 - Rücksitzlehne

❏ → Rep.-Gr. 72 ; Montageübersicht - Rücksitzlehne

❏ → Rep.-Gr. 72 ; Montageübersicht - Mittelarmlehne

❏ → Rep.-Gr. 72 ; Rücksitzlehne aus- und einbauen

3 - Sitzbank

❏ → Rep.-Gr. 72 ; Montageübersicht - Sitzbank / Einzelsitze

❏ → Rep.-Gr. 72 ; Sitzbank / Einzelsitze aus- und einbauen

4 - Vordersitz Fahrerseite

❏ → Rep.-Gr. 72 ; Montageübersicht - Vordersitz

❏ → Rep.-Gr. 72 ; Montageübersicht - Lehne vorn

❏ → Rep.-Gr. 72 ; Montageübersicht - Sitzwanne

❏ → Rep.-Gr. 72 ; Vordersitz aus- und einbauen

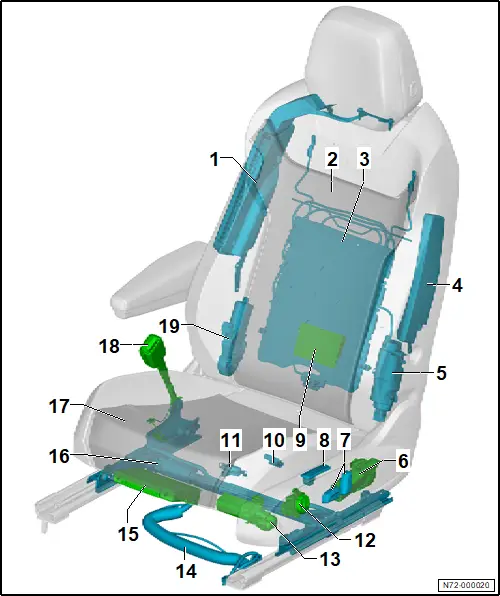

Einbauorteübersicht - elektrische und elektronische Bauteile

Einbauorteübersicht - elektrische und elektronische Bauteile

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt.

1 - Seitenairbag vorn Innenseite

❏ mit Zünder für Interaktionsairbag zum Insassenkollisionsschutz Fahrerseite - N737 -

❏ auf Fahrerseite verbaut

❏ → Rep.-Gr. 69 ; Montageübersicht - Seitenairbag vorn, Innenseite

❏ → Rep.-Gr. 69 ; Seitenairbag vorn Innenseite aus- und einbauen

2 - Lehnen-Heizelement

❏ mit beheizbare Lehne für Sitz vorn links - Z116 - oder beheizbare Lehne für Sitz vorn rechts - Z117 -

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 74 ; Lehnen-Heizelement Z116/Z117 aus- und einbauen

3 - Lendenwirbelstütze

❏ ausstattungs-/baustandsabhängig

❏ nicht einzeln ersetzbar

❏ → Rep.-Gr. 72 ; Lendenwirbelstütze aus- und einbauen

4 - Seitenairbag vorn Außenseite

❏ mit Zünder für Seitenairbag Fahrerseite - N199 - oder Zünder für Seitenairbag Beifahrerseite - N200 -

❏ → Rep.-Gr. 69 ; Montageübersicht - Seitenairbag vorn, Außenseite

❏ → Rep.-Gr. 69 ; Seitenairbag vorn Außenseite aus- und einbauen

5 - Kompressor für Multikontursitz im Fahrersitz - V439 - / Kompressor für Multikontursitz im Beifahrersitz - V440 -

❏ ausstattungs-/baustandsabhängig

❏ nicht einzeln ersetzbar

❏ → Rep.-Gr. 72 ; Lendenwirbelstütze aus- und einbauen

6 - Sitzhöhenverstellung

❏ mit Motor für Höhenverstellung des Fahrersitzes - V245 - oder Motor für Höhenverstellung des Beifahrersitzes - V246 -

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 72 ; Montageübersicht - Sitzhöhenverstellung

❏ → Rep.-Gr. 72 ; Sitzhöhenverstellung aus- und einbauen

7 - Bedienungseinheit für Fahrersitzverstellung - E470 - / Bedienungseinheit für Beifahrersitzverstellung - E471 -

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 72 ; Bedienungseinheit für Sitzverstellung E470/E471 aus- und einbauen

8 - Bedienungseinheit für Memoryeinstellung Fahrerseite - E464 - / Bedienungseinheit für Memoryeinstellung Beifahrerseite - E465 -

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 72 ; Bedienungseinheit für Memoryeinstellung E464/E465 aus- und einbauen

9 - Steuergerät für Massagesitz

❏ mit Steuergerät für Sitzverstellung und Lenksäulenverstellung mit Memoryfunktion - J136 -

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 72 ; Lendenwirbelstütze aus- und einbauen

10 - Fußraum-/Kofferraumleuchte

❏ ausstattungs-/baustandsabhängig

❏ → Elektrische Anlage; Rep.-Gr. 96 ; Leuchten; Fußraum-/Kofferraumleuchte aus- und einbauen

11 - Sitzbelegungssensor Fahrerseite - G1067 - / Sitzbelegungssensor Beifahrerseite - G128 -

❏ → Rep.-Gr. 69 ; Sitzbelegungssensor vorn G1067/G128 aus- und einbauen

12 - Schalter für Verstellung der Lendenwirbelstütze des Fahrersitzes - E176 - / Schalter für Verstellung der Lendenwirbelstütze des Beifahrersitzes - E177 -

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 72 ; Schalter für Verstellung der Lendenwirbelstütze E176/E177 aus- und einbauen

13 - Motor für Neigungsverstellung des Fahrersitzes - V243 - / Motor für Neigungsverstellung des Beifahrersitzes - V244 -

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 72 ; Sitzneigungsverstellung aus- und einbauen

14 - Elektrische Leitung

15 - Steuergerät für Sitzverstellung und Lenksäulenverstellung mit Memoryfunktion - J136 - / Steuergerät für Beifahrersitzverstellung mit Memoryfunktion - J521 -

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 72 ; Steuergerät für Sitzverstellung aus- und einbauen

16 - Motor für Längsverstellung des Fahrersitzes - V28 - / Motor für Längsverstellung des Beifahrersitzes - V31 -

❏ ausstattungs-/baustandsabhängig

❏ nicht einzeln ersetzbar

❏ → Rep.-Gr. 72 ; Motor für Längsverstellung V28/V31 aus- und einbauen

17 - Sitzheizung vorn links - ZX11 - / Sitzheizung vorn rechts - ZX13 -

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 74 ; Sitz-Heizelement ZX11/ZX13 aus- und einbauen

18 - Gurtschalter Fahrerseite - E24 - / Gurtschalter Beifahrerseite - E25 -

❏ → Rep.-Gr. 69 ; Montageübersicht - Gurtschloss vorn

❏ → Rep.-Gr. 69 ; Gurtschloss vorn aus- und einbauen

19 - Motor für Lehnenverstellung des Fahrersitzes - V45 - / Motor für Lehnenverstellung des Beifahrersitzes - V46 -

❏ ausstattungs-/baustandsabhängig

❏ nicht einzeln ersetzbar

❏ → Rep.-Gr. 72 ; Lehne vorn aus- und einbauen

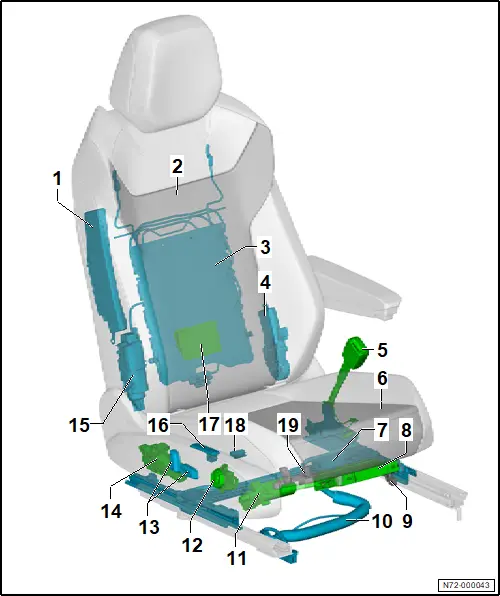

Einbauorteübersicht - elektrische und elektronische Bauteile, NAR

Einbauorteübersicht - elektrische und elektronische Bauteile, NAR

Die Übersicht ist beispielhaft für die rechte Fahrzeugseite dargestellt

1 - Seitenairbag vorn Außenseite

❏ mit Zünder für Seitenairbag Beifahrerseite - N200 -

❏ → Rep.-Gr. 69 ; Montageübersicht - Seitenairbag vorn, Außenseite

❏ → Rep.-Gr. 69 ; Seitenairbag vorn Außenseite aus- und einbauen

2 - Lehnen-Heizelement

❏ mit beheizbare Lehne für Sitz vorn rechts - Z117 - oder beheizbare Lehne für Sitz vorn links - Z116 -

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 74 ; Lehnen-Heizelement Z116/Z117 aus- und einbauen

3 - Lendenwirbelstütze

❏ ausstattungs-/baustandsabhängig

❏ nicht einzeln ersetzbar

❏ → Rep.-Gr. 72 ; Lendenwirbelstütze aus- und einbauen

4 - Motor für Lehnenverstellung des Beifahrersitzes - V46 -

❏ ausstattungs-/baustandsabhängig

❏ nicht einzeln ersetzbar

❏ → Rep.-Gr. 72 ; Lehne vorn aus- und einbauen

5 - Gurtschalter Beifahrerseite - E25 -

❏ → Rep.-Gr. 69 ; Montageübersicht - Gurtschloss vorn

❏ → Rep.-Gr. 69 ; Gurtschloss vorn aus- und einbauen

6 - Sitzheizung vorn rechts - ZX13 - / Sitzheizung vorn links - ZX11 -

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 74 ; Sitz-Heizelement ZX11/ZX13 aus- und einbauen

7 - Motor für Längsverstellung des Beifahrersitzes - V31 -

❏ ausstattungs-/baustandsabhängig

❏ nicht einzeln ersetzbar

❏ → Rep.-Gr. 72 ; Motor für Längsverstellung des Fahrersitzes V28 aus- und einbauen

8 - Steuergerät für Sitzverstellung und Lenksäulenverstellung mit Memoryfunktion - J136 - / Steuergerät für Beifahrersitzverstellung mit Memoryfunktion - J521 -

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 72 ; Steuergerät für Sitzverstellung aus- und einbauen

9 - Sitzpositionssensor Beifahrerseite - G554 -

❏ → Rep.-Gr. 72 ; Montageübersicht - Sitzwanne

10 - Elektrische Leitung

11 - Motor für Neigungsverstellung des Beifahrersitzes - V244 -

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 72 ; Sitzneigungsverstellung aus- und einbauen

12 - Schalter für Verstellung der Lendenwirbelstütze des Beifahrersitzes - E177 -

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 72 ; Schalter für Verstellung der Lendenwirbelstütze E176/E177 aus- und einbauen

13 - Bedienungseinheit für Fahrersitzverstellung - E470 - / Bedienungseinheit für Beifahrersitzverstellung - E471 -

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 72 ; Bedienungseinheit für Sitzverstellung E470/E471 aus- und einbauen

14 - Motor für Höhenverstellung des Beifahrersitzes - V246 -

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 72 ; Montageübersicht - Sitzhöhenverstellung

❏ → Rep.-Gr. 72 ; Sitzhöhenverstellung aus- und einbauen

15 - Kompressor für Multikontursitz im Beifahrersitz - V440 -

❏ nicht einzeln ersetzbar

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 72 ; Lendenwirbelstütze aus- und einbauen

16 - Bedienungseinheit für Memoryeinstellung Beifahrerseite - E465 -

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 72 ; Bedienungseinheit für Memoryeinstellung E464/E465 aus- und einbauen

17 - Steuergerät für Massagesitz vorn rechts - J804 - / Steuergerät für Massagesitz vorn links - J803 -

❏ nicht einzeln ersetzbar

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 72 ; Lendenwirbelstütze aus- und einbauen

18 - Fußraumleuchte links - W9 - / Fußraumleuchte rechts - W10 -

❏ → Elektrische Anlage; Rep.-Gr. 96 ; Leuchten; Fußraumleuchte W9 / W10 aus- und einbauen

19 - Steuergerät für Sitzbelegungserkennung - J706 -

❏ → Rep.-Gr. 69 ; Steuergerät für Sitzbelegungserkennung J706 aus- und einbauen
