Volkswagen ID.3: Fensterheberschalter/Bedienungseinheit Türen aus und einbauen. Bedienungseinheit in der Tür hinten Fahrerseite/Beifahrerseite EX60/EX61 aus- und einbauen. Taster für Startanlage E378 aus- und einbauen

Fensterheberschalter/Bedienungseinheit Türen aus und einbauen

Fensterheberschalter/Bedienungseinheit Türen aus und einbauen

Fensterheberschalter Beifahrertür - EX27 - und Bedienungseinheit in der Tür hinten Fahrerseite - EX61 - / Bedienungseinheit in der Tür hinten Beifahrerseite - EX60 - werden nachfolgend Taster genannt.

Der Aus- und Einbau ist beispielhaft für einen Linkslenker beschrieben.

Ausbauen

Tür vorn

– Blende für Taster ausbauen → Rep.-Gr. 70 ; Türverkleidungen vorn; Blende für Taster aus- und einbauen .

Fortsetzung für alle Fahrzeuge

Tür hinten

– Blende für Taster ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Türverkleidungen hinten; Blende für Taster aus- und einbauen .

Fortsetzung für alle Fahrzeuge

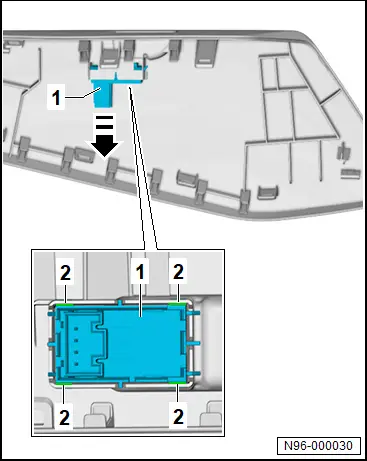

– Verrastungen -2- entriegeln.

– Taster -1- in -Pfeilrichtung- herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Bedienungseinheit in der Tür hinten Fahrerseite/Beifahrerseite EX60/EX61 aus- und einbauen

Bedienungseinheit in der Tür hinten Fahrerseite/Beifahrerseite EX60/EX61 aus- und einbauen

Bedienungseinheit in der Tür hinten Fahrerseite - EX61 - / Bedienungseinheit in der Tür hinten Beifahrerseite - EX60 - werden nachfolgend Bedienungseinheit genannt.

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

– Blende für Taster ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Türverkleidungen hinten; Blende für Taster aus- und einbauen .

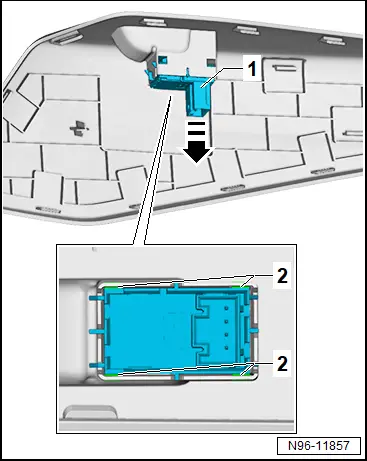

– Verrastungen -2- entriegeln.

– Bedienungseinheit -1- in -Pfeilrichtung- herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Bedingung

● Bedienungseinheit muss hörbar einrasten.

Taster für Startanlage E378 aus- und einbauen

Taster für Startanlage E378 aus- und einbauen

Taster für Startanlage - E378 - wird nachfolgend Taster genannt.

Ausbauen

– Lenksäulenverkleidung unten ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 68 ; Ablagen/Abdeckungen; Lenksäulenverkleidung unten aus- und einbauen .

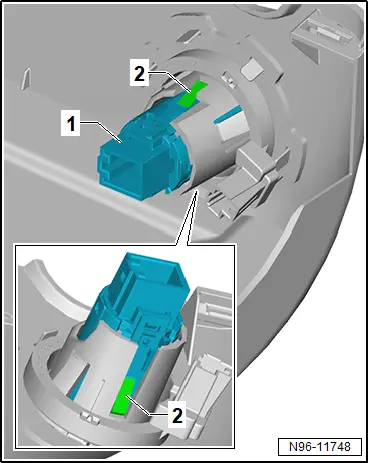

– Halteklammern -2- zusammendrücken.

– Taster -1- herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.
