Volkswagen ID.3: Geber 3 für Kältemitteldruck und Kältemitteltemperatur G827 aus- und einbauen. Geber 4 für Kältemitteldruck und Kältemitteltemperatur G828 aus- und einbauen. Geber 5 für Kältemitteldruck und Kältemitt
Geber 3 für Kältemitteldruck und Kältemitteltemperatur G827 aus- und einbauen Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel ♦ Verschlussstopfen-Set Motor -VAS 6122- Ausbauen Offene Leitungen und Anschlüsse sofort mit sauberen Verschlussstopfen aus Verschlussstopfen-Set Motor -VAS 6122- verschließen. –
Funktion „Elektrisch angesteuerte Ventile des Kältemittelkreislaufs zum
Absaugen, Evakuieren und Befüllen öffnen“ mit → Fahrzeugdiagnosetester
durchführen → Rep.-Gr.00; Diagnoseeinstiege. – → Klimaanlagen mit
Kältemittel R744 - Allgemeine Hinweise; Rep.-Gr.87; Arbeiten mit der
Klima-Service-Station; Kältemittelkreislauf entleeren. –
Unterbodenverkleidung vorn ausbauen → Karosserie-Montagearbeiten Außen;
Rep.-Gr.66; Unterbodenverkleidung; Unterbodenverkleidung vorn aus- und

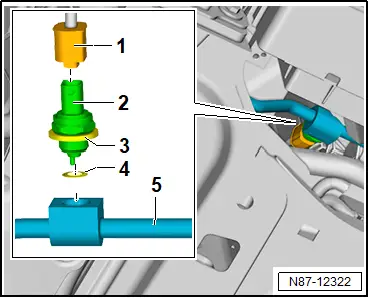

einbauen. – Elektrische Steckverbindung -1- trennen. –
Anschluss der Kältemittelleitung -5- und Geber 3 für Kältemitteldruck
und Kältemitteltemperatur -G827- -2- auf Verschmutzung prüfen und
reinigen. Erfrierungsgefahr durch unter Druck ausströmendes Kältemittel. Erfrierungen der Haut und anderer Körperteile möglich. – Schutzhandschuhe tragen. – Schutzbrille tragen. – Kältemittel absaugen bzw. ablassen und sofort Kältemittelkreislauf öffnen. –
Wenn das Absaugen bzw. Ablassen mehr als 10 Minuten zurückliegt und der
Kältemittelkreislauf nicht geöffnet wurde, Kältemittel erneut absaugen
bzw. ablassen. Durch Nachverdampfung ist im Kältemittelkreislauf Druck
entstanden. – Geber 3 für
Kältemitteldruck und Kältemitteltemperatur -G827- -2- herausdrehen,
dabei mit Maulschlüssel an Kältemittelleitung gegenhalten. Geber 3 für Kältemitteldruck und Kältemitteltemperatur G827 aus- und einbauen
VORSICHT
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Dichtringe ölfrei montieren.
– Kältemittelleitungen auf richtigen Sitz prüfen und Geber 3 für Kältemitteldruck und Kältemitteltemperatur -G827- festziehen, dabei Maulschlüssel gegenhalten.
– Funktion „Elektrisch angesteuerte Ventile des Kältemittelkreislaufs zum Absaugen, Evakuieren und Befüllen öffnen“ mit → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.
– → Klimaanlagen mit Kältemittel R744 - Allgemeine Hinweise; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf befüllen.
Anzugsdrehmomente
♦ → Rep.-Gr.87; Montageübersicht - Kältemittelleitungen
Geber 4 für Kältemitteldruck und Kältemitteltemperatur G828 aus- und einbauen
Geber 4 für Kältemitteldruck und Kältemitteltemperatur G828 aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
♦ Verschlussstopfen-Set Motor -VAS 6122-
Ausbauen
Offene Leitungen und Anschlüsse sofort mit sauberen Verschlussstopfen aus Verschlussstopfen-Set Motor -VAS 6122- verschließen.
– Funktion „Elektrisch angesteuerte Ventile des Kältemittelkreislaufs zum Absaugen, Evakuieren und Befüllen öffnen“ mit → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.
– → Klimaanlagen mit Kältemittel R744 - Allgemeine Hinweise; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf entleeren.
– Kühlmittelausgleichsbehälter lösen und zur Seite legen → Rep.-Gr.19; Kühlsystem/Kühlmittel; Kühlmittelausgleichsbehälter aus- und einbauen. |
|

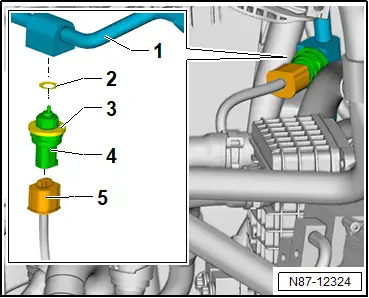

VORSICHT| – Elektrische Steckverbindung -5- trennen. – Anschluss der Kältemittelleitung -1- und Geber 4 für Kältemitteldruck und Kältemitteltemperatur -G828- -4- auf Verschmutzung prüfen und reinigen.
– Geber 4 für Kältemitteldruck und Kältemitteltemperatur -G828- -4- herausdrehen, dabei mit Maulschlüssel an Kältemittelleitung gegenhalten. |
|
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Dichtringe ölfrei montieren.
– Kältemittelleitungen auf richtigen Sitz prüfen und Geber 4 für Kältemitteldruck und Kältemitteltemperatur -G828- festziehen, dabei mit Maulschlüssel gegenhalten.
– Funktion „Elektrisch angesteuerte Ventile des Kältemittelkreislaufs zum Absaugen, Evakuieren und Befüllen öffnen“ mit → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.
– → Klimaanlagen mit Kältemittel R744 - Allgemeine Hinweise; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf befüllen.
Anzugsdrehmomente
♦ → Rep.-Gr.87; Montageübersicht - Kältemittelleitungen
Geber 5 für Kältemitteldruck und Kältemitteltemperatur G829 aus- und einbauen
Geber 5 für Kältemitteldruck und Kältemitteltemperatur G829 aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
♦ Steckeinsatz -T40284-
♦ Verschlussstopfen-Set Motor -VAS 6122-
Ausbauen
Offene Leitungen und Anschlüsse sofort mit sauberen Verschlussstopfen aus Verschlussstopfen-Set Motor -VAS 6122- verschließen.
– Funktion „Elektrisch angesteuerte Ventile des Kältemittelkreislaufs zum Absaugen, Evakuieren und Befüllen öffnen“ mit → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.
– → Klimaanlagen mit Kältemittel R744 - Allgemeine Hinweise; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf entleeren.
– Kältemittelleitung zwischen Klimakompressor VX81 und Trockner ausbauen → Rep.-Gr.87; Kältemittelleitung zwischen Klimakompressor VX81 und Trockner aus- und einbauen.

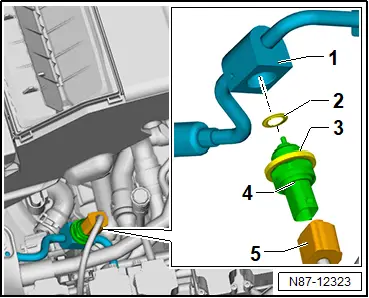

– Anschluss der Kältemittelleitung -1- und Geber 5 für Kältemitteldruck und Kältemitteltemperatur -G829- -4- auf Verschmutzung prüfen und reinigen.
– Geber -4- mit Steckeinsatz -T40284- herausdrehen, dabei mit Maulschlüssel an Kältemittelleitung -1- gegenhalten.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Dichtringe ölfrei montieren.
– Kältemittelleitungen auf richtigen Sitz prüfen und Geber 5 für Kältemitteldruck und Kältemitteltemperatur -G829- festziehen, dabei mit Maulschlüssel gegenhalten.
– Funktion „Elektrisch angesteuerte Ventile des Kältemittelkreislaufs zum Absaugen, Evakuieren und Befüllen öffnen“ mit → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.
– → Klimaanlagen mit Kältemittel R744 - Allgemeine Hinweise; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf befüllen.
Anzugsdrehmomente
♦ → Rep.-Gr.87; Montageübersicht - Kältemittelleitungen
