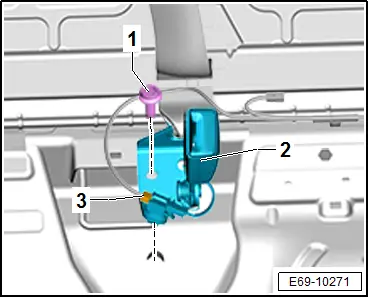

Gurtschloss hinten rechts aus- und einbauen

Gurtschloss hinten rechts aus- und einbauen

Gurtschloss hinten rechts mit Gurtschalter Fahrerseite, 2. Sitzreihe - F390 - oder Gurtschalter Beifahrerseite, 2. Sitzreihe - F392 - wird nachfolgend Gurtschloss hinten rechts genannt.

Ausbauen

– Sitzbank ausbauen → Rep.-Gr. 72 ; Sitzbank / Einzelsitze aus- und einbauen .

– Elektrische Steckverbindung -3- trennen und frei legen.

– Schraube -1- herausdrehen.

– Gurtschloss hinten rechts -2- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 69 ; Montageübersicht - Gurtschloss hinten

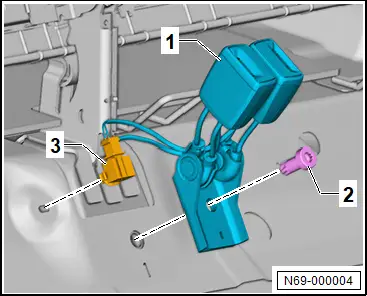

Gurtschloss hinten Mitte aus- und einbauen

Gurtschloss hinten Mitte aus- und einbauen

Doppelgurtschloss - FX4 - mit Gurtschalter Mitte, 2. Sitzreihe - F391 - und Gurtschalter Fahrerseite, 2. Sitzreihe - F390 - oder Gurtschalter Beifahrerseite, 2. Sitzreihe - F392 - wird nachfolgend Gurtschloss hinten Mitte genannt.

Ausbauen

– Sitzbank ausbauen → Rep.-Gr. 72 ; Sitzbank / Einzelsitze aus- und einbauen .

– Elektrische Steckverbindung -3- trennen und frei legen.

– Schraube -2- herausdrehen.

– Gurtschloss hinten Mitte -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 69 ; Montageübersicht - Gurtschloss hinten

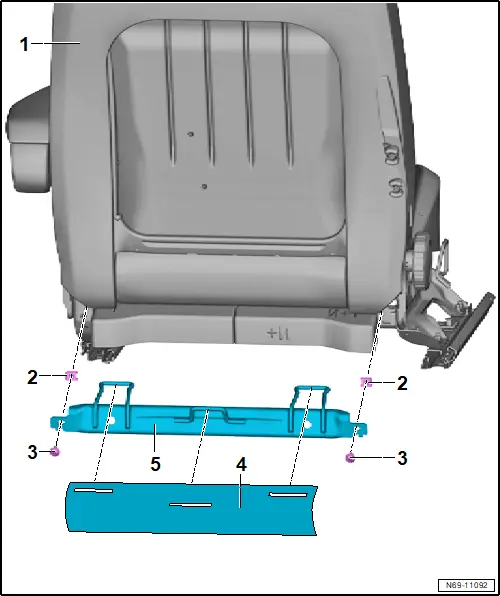

Montageübersicht - Kindersitzverankerungen vorn

Montageübersicht - Kindersitzverankerungen vorn

1 - Vordersitz Beifahrerseite

2 - Schnappmutter

❏ in Sitzwanne gesteckt

❏ 2 Stück

❏ nach Demontage ersetzen

3 - Schraube

❏ 2 Stück

❏ nach Demontage ersetzen

❏ 8 Nm

4 - Stoffabdeckung Top Tether

5 - Kindersitzverankerung vorn

❏ am Vordersitz Beifahrerseite verbaut

❏ → Rep.-Gr. 69 ; Kindersitzverankerung vorn aus- und einbauen
