Volkswagen ID.3: Heiz- und Klimagerät aus- und einbauen. Verdampfer aus- und einbauen. Steuergerät für Frischluftgebläse J126 aus- und einbauen

Heiz- und Klimagerät aus- und einbauen

Heiz- und Klimagerät aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Verschlussstopfen-Set Motor -VAS 6122-

Ausbauen

Offene Leitungen und Anschlüsse sofort mit sauberen Verschlussstopfen aus Verschlussstopfen-Set Motor -VAS 6122- verschließen.

– Querträger für Schalttafel ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70; Querträger für Schalttafel; Querträger für Schalttafel aus- und einbauen.

– Fußraumausströmer hinten ausbauen → Rep.-Gr.87; Fußraumausströmer hinten aus- und einbauen.

– Luftführungskanal Ausströmer Mittelkonsole hinten vom Heiz- und Klimagerät trennen → Rep.-Gr.87; Luftführungskanal für Ausströmer Mittelkonsole hinten aus- und einbauen.

– Elektrische Steckverbindungen und elektrische Leitung vom Heiz- und Klimagerät trennen.

– Um austretendes Kondenswasser aufzufangen, Reinigungstuch unter Anschlussstutzen des Heiz- und Klimageräts -1- legen.

– Kondenswasserablauf -2- vom Anschlussstutzen des Heiz- und Klimageräts -1- abziehen -Pfeil A-.

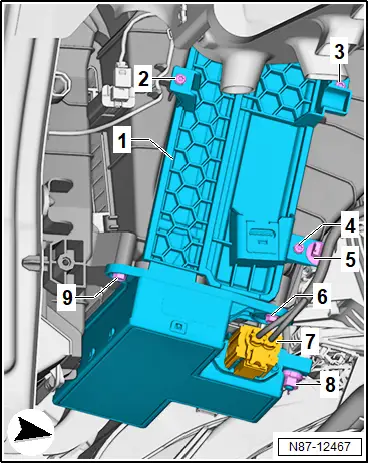

– Elektrische Steckverbindung -7- trennen.

– Halteclip -5- lösen.

– Mutter -8- abschrauben.

– Potenzialausgleichsleitung abnehmen.

Bedingung

● Für den folgenden Arbeitsablauf ist ein 2. Person notwendig.

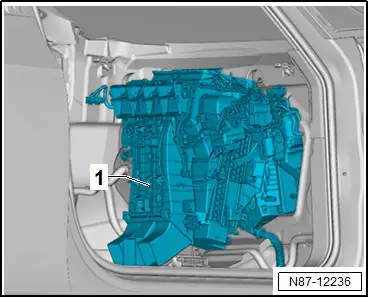

– Heiz- und Klimagerät -1- herausnehmen.

Einbauen

– Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Auf korrekten Sitz vom Kondenswasserablauf achten → Rep.-Gr.87; Kondenswasserablauf aus- und einbauen.

– Anschraubpunkte der Potenzialausgleichsleitung prüfen und falls erforderlich reinigen → Elektrische Anlage; Rep.-Gr.97; Kontaktflächen reinigen.

Bedingung

● Kontaktflächen müssen sauber, rost- und fettfrei sein.

– Potenzialausgleichsleitung anschließen, Mutter -8- festziehen.

– Elektrische Steckverbindungen verbinden.

– Luftansaugkasten des Heiz- und Klimageräts einbauen → Rep.-Gr.87; Luftansaugkasten des Heiz- und Klimageräts aus- und einbauen.

– → Allgemeine Informationen, Klimaanlagen mit Kältemittel R134a/R1234yf; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf befüllen.

Anzugsdrehmomente

♦ → Rep.-Gr.87; Montageübersicht - Kältemittelleitungen

♦ → Rep.-Gr.87; Montageübersicht - Heiz- und Klimagerät

♦ → Rep.-Gr.87; Montageübersicht - Verdampfergehäuse

Verdampfer aus- und einbauen

Verdampfer aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Verschlussstopfen-Set Motor -VAS 6122-

Ausbauen

Offene Leitungen und Anschlüsse sofort mit sauberen Verschlussstopfen aus Verschlussstopfen-Set Motor -VAS 6122- verschließen.

– → Allgemeine Informationen, Klimaanlagen mit Kältemittel R134a/R1234yf; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf entleeren.

– Heiz- und Klimagerät ausbauen → Rep.-Gr.87; Heiz- und Klimagerät aus- und einbauen.

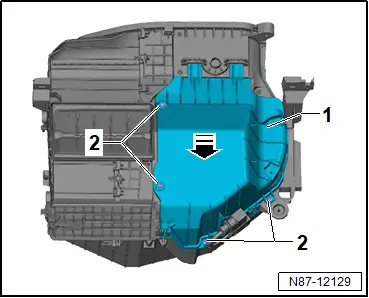

– Schrauben -2- herausdrehen.

– Abdeckung Verdampfergehäuse -1- abnehmen.

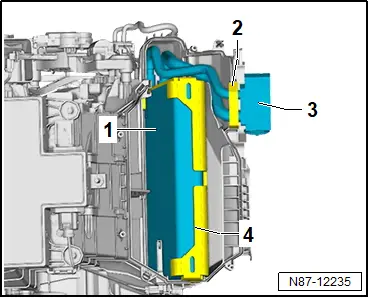

– Verdampfer -1- aus Verdampfergehäuse herausziehen.

– Expansionsventil -3- ausbauen → Rep.-Gr.87; Expansionsventil aus- und einbauen.

– Abstandshalter -2- abnehmen.

– Dichtung -4- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Verdampfergehäuse und Verdampfer vor dem Einsetzen reinigen.

– Vor Einsetzen des Verdampfers, Kondenswasserablauf prüfen und Ablauf reinigen → Rep.-Gr.87; Kondenswasserablauf prüfen.

– Nut/Feder-Verbindung zwischen Oberteil und Unterteil des Verdampfergehäuses auf Beschädigung prüfen und auf korrekten Sitz prüfen.

Wird der Verdampfer ersetzt:

– Anpassung der Kältemaschinenölmenge durchführen → Allgemeine Informationen - Klimaanlagen mit Kältemittel R134a/ R1234yf; Rep.-Gr.87; Bauteile ersetzen; Bauteile ersetzen.

Fortsetzung

– → Allgemeine Informationen, Klimaanlagen mit Kältemittel R134a/R1234yf; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf befüllen.

Anzugsdrehmomente

♦ → Rep.-Gr.87; Montageübersicht - Kältemittelleitungen

♦ → Rep.-Gr.87; Montageübersicht - Heiz- und Klimagerät

Steuergerät für Frischluftgebläse J126 aus- und einbauen

Steuergerät für Frischluftgebläse J126 aus- und einbauen

Ausbauen

– Luftansaugkasten des Heiz- und Klimageräts ausbauen → Rep.-Gr.87; Luftansaugkasten des Heiz- und Klimageräts aus- und einbauen.

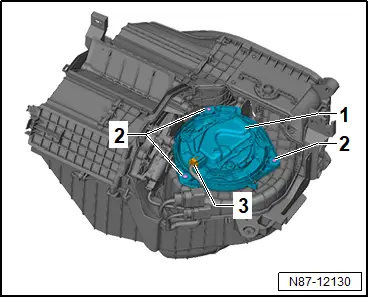

– Schrauben -2- herausdrehen.

– Deckel -1- in -Pfeilrichtung- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr.87; Montageübersicht - Luftansaugkasten des Heiz- und Klimageräts
