Kühlmittelpumpe für Hochvoltbatterie V590 aus- und einbauen, Allradantrieb

Kühlmittelpumpe für Hochvoltbatterie V590 aus- und einbauen, Allradantrieb

Ausbauen

Kühlmittelpumpe für Hochvoltbatterie - V590 - wird nachfolgend Kühlmittelpumpe genannt.

Fahrzeuge ohne Wärmepumpe:

– Mischventil für Batterievorwärmung der Hochvoltbatterie - V683 - und Halter ausbauen → Rep.-Gr. 19 ; Mischventil für Batterievorwärmung der Hochvoltbatterie V683 aus- und einbauen .

Fortsetzung für alle Fahrzeuge

Fahrzeuge mit Wärmepumpe:

– Halter für Mischventil 2 für Batterievorwärmung der Hochvoltbatterie - V696 - ausbauen → Rep.-Gr. 19 ; Mischventil 2 für Batterievorwärmung der Hochvoltbatterie V696 aus- und einbauen .

Fortsetzung für alle Fahrzeuge

– Elektrische Steckverbindung -1- trennen.

– Sicherungsklammer -Pfeil- herausziehen und Steckkupplung -2- abziehen.

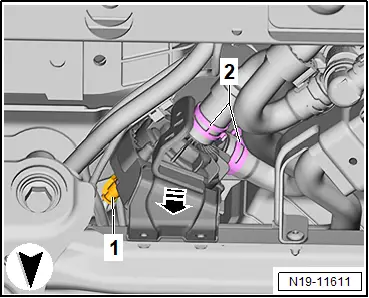

– Kühlmittelpumpe etwas nach unten ziehen -Pfeilrichtung- und elektrische Steckverbindung -1- trennen.

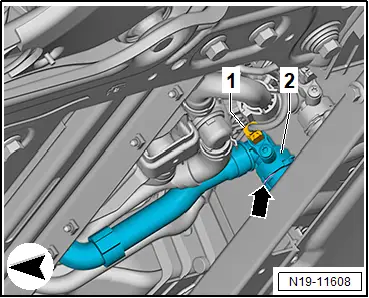

– Schlauchschelle -2- öffnen und Kühlmittelschlauch abziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Kühlmittelschläuche aufstecken und Einbaumarkierungen ausrichten.

Bedingung

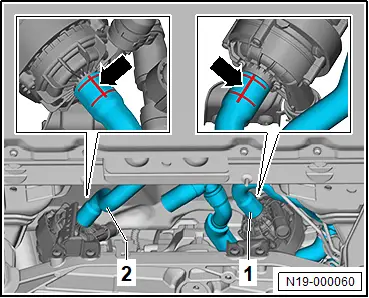

● Einbaumarkierungen -Pfeile- auf Kühlmittelschläuchen -1- und -2- müssen senkrecht nach oben zeigen.

– → Rep.-Gr. 19 ; Kühlsystem befüllen .

Anzugsdrehmomente

♦ → Rep.-Gr. 19 ; Montageübersicht - elektrische Kühlmittelpumpe

Kühlmittelpumpe für Niedertemperaturkreislauf V468 aus- und einbauen

Kühlmittelpumpe für Niedertemperaturkreislauf V468 aus- und einbauen

Kühlmittelpumpe für Niedertemperaturkreislauf - V468 - wird nachfolgend Kühlmittelpumpe genannt.

Ausbauen

– Unterbodenverkleidung vorn ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr. 66 ; Unterbodenverkleidung; Unterbodenverkleidung vorn aus- und einbauen .

– → Rep.-Gr. 19 ; Kühlmittel ablassen .

– Schrauben -1- herausdrehen.

– Elektrische Leitungen -Pfeil- vom Halter abziehen.

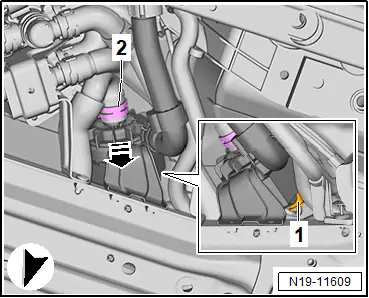

– Kühlmittelpumpe in -Pfeilrichtung- ziehen und elektrische Steckverbindung -1- trennen.

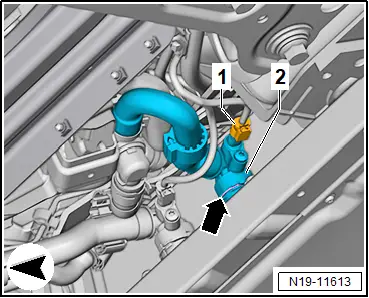

– Schellen -2- lösen und Kühlmittelschläuche abziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Kühlmittelschläuche aufstecken und Einbaumarkierungen ausrichten.

Bedingung

● Einbaumarkierungen -Pfeile- auf Kühlmittelschläuchen -1- und -2- müssen senkrecht nach oben zeigen.

– → Rep.-Gr. 19 ; Kühlsystem befüllen .

Anzugsdrehmomente

♦ → Rep.-Gr. 19 ; Montageübersicht - Elektrische Kühlmittelpumpe

Mischventil für Batterievorwärmung der Hochvoltbatterie V683 aus- und einbauen, Heckantrieb

Mischventil für Batterievorwärmung der Hochvoltbatterie V683 aus- und einbauen, Heckantrieb

Mischventil für Batterievorwärmung der Hochvoltbatterie - V683 - wird nachfolgend Mischventil genannt.

Ausbauen

– Unterbodenverkleidung vorn ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr. 66 ; Unterbodenverkleidung; Unterbodenverkleidung vorn aus- und einbauen .

– → Rep.-Gr. 19 ; Kühlmittel ablassen .

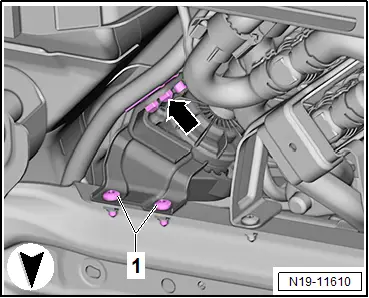

– Kabelhalter -Pfeil- abbauen.

– Schrauben -1- herausdrehen.

– Elektrische Steckverbindung -1- trennen.

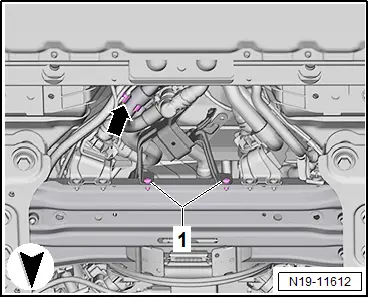

– Halteklammer -Pfeil- herausziehen und Steckkupplung -2- von Hochvoltbatterie 1 - AX2 - abziehen.

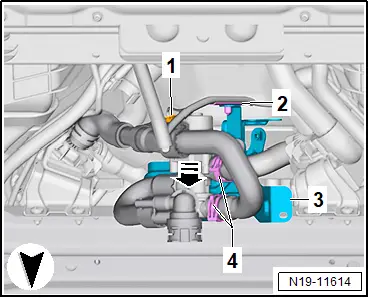

– Mischventil in -Pfeilrichtung- ziehen und elektrische Steckverbindung -1- trennen.

– Elektrische Leitung -2- aus Halter -3- clipsen.

– Schellen -4- lösen und Kühlmittelschläuche abziehen.

– Mischventil mit Halter -3- herausnehmen.

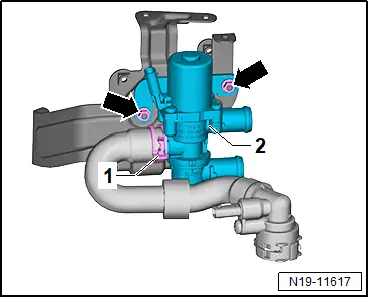

– Muttern -Pfeile- abschrauben.

– Schelle -1- lösen und Kühlmittelschlauch vom Mischventil -2- abziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Einbaumarkierungen auf Mischventil und Kühlmittelschläuchen beachten.

– → Rep.-Gr. 19 ; Kühlsystem befüllen .

Anzugsdrehmomente

♦ → Rep.-Gr. 19 ; Montageübersicht - Kühlmittelventile
