Kältemittel und Kältemaschinenöl

Kältemittel und Kältemaschinenöl

Kältemittel

♦ In eine Klimaanlage darf nur das Kältemittel eingefüllt werden, das speziell für dieses Fahrzeug vom Hersteller freigegeben wurde.

♦ Klima-Service-Stationen dürfen nur für das vorgesehene Kältemittel verwendet werden.

♦ Im Motorraum oder an der Frontklappe ist ein Hinweisschild -A- mit Angaben zum verwendeten Kältemittel aufgeklebt.

♦ Verschiedene Kältemittel dürfen nicht miteinander vermischt werden.

♦ Beim Kältemittel R744 handelt es sich um eine natürliche Substanz, es darf in die Umwelt abgelassen werden.

♦ Für die Verwendung im Kältemittelkreislauf ist das Kältemittel R744 gemäß AHRI-Standard 700 (H2O <=10 ppm CO2 >=99,9 %) zu verwenden.

♦ Die Verwendung eines Kältemittels, das nicht dem oben genannten Standard entspricht (z. B. CO2 mit Qualität 3.0), ist nicht zulässig und kann zu Fehlfunktionen und Beschädigungen von Bauteilen führen.

Kältemaschinenöl

♦ Kältemaschinenöl mischt sich (ca. 10 - 40 %, je nach Kompressortyp und Kältemittelmenge) mit dem Kältemittel. Durch die ständige Zirkulation im Kältemittelkreislauf schmiert es die beweglichen Teile.

♦ In Verbindung mit Klimaanlagen werden spezielle synthetische Kältemaschinenöle, z. B. Poly-Alkylen-Glykol (PAG)-Öl verwendet. Der Einsatz von nicht zugelassenen Ölen kann zum Ausfall der Klimaanlage führen, deshalb dürfen nur freigegebene Kältemaschinenöle eingefüllt werden → Elektronischer Teilekatalog.

♦ Die speziell für die Kältemittelkreisläufe mit dem Kältemittel R744 entwickelte Kältemaschinenöle dürfen nur dann in einem Kältemittelkreislauf verwendet werden, wenn entsprechende Freigaben dafür vorhanden sind → Elektronischer Teilekatalog und → Heizung, Klimaanlage; Rep.-Gr.00; Technische Daten; Füllmengen Kältemaschinenöl.

♦ Kältemaschinenöle weisen hohes Lösungsvermögen mit Kältemittel, gute Schmiereigenschaften, Säurefreiheit und ein sehr geringer Wasseranteil. Aus diesem Grunde dürfen nur ganz bestimmte Öle verwendet werden.

♦ PAG-Öle sind stark hygroskopisch und mit anderen Ölen nicht immer mischbar. Deshalb nur freigegebene Kältemaschinenöle verwenden.

♦ Kältemaschinenöl altert durch Feuchtigkeit und Säuren, wird dunkel, zähflüssig und aggressiv gegen Metalle. Deshalb Behälter mit Kältemaschinenöl zum Schutz vor eindringender Feuchtigkeit verschlossen halten, angebrochene Gebinde sofort wieder verschließen.

♦ Es darf nur das Kältemaschinenöl verwendet werden, das für das entsprechende Kältemittel und den eingebauten Klimakompressor freigegeben wurde → Elektronischer Teilekatalog.

♦ Ester-Öle (POE-Öle) nicht verwenden, diese sind zurzeit nur für größere Anlagen unter anderen Einsatzbedingungen (nicht für Kfz-Klimaanlagen mit Kältemittel R744) vorgesehen.

♦ Kältemaschinenöl nicht offen lagern, da es stark hygroskopisch (Wasser anziehend) ist.

♦ Behälter mit Kältemaschinenöl und Kältemittelkreislauf immer verschlossen halten.

♦ Kältemaschinenöl aus einer dicht verschlossenen Lieferflasche kann auch nach dem auf der Lieferflasche angegebenen Zeitpunkt, verwendet werden.

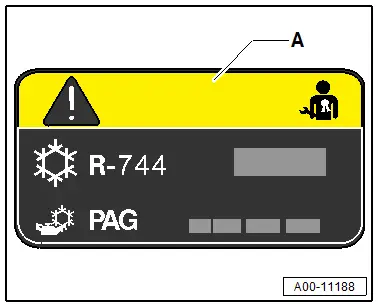

Hinweisschild für Kältemittelkreislauf

Hinweisschild für Kältemittelkreislauf

♦ Hinweisschild -A- gibt Auskunft über die Art des verwendeten Kältemittels, die bei Produktion eingefüllte Kältemittelmenge und das eingefüllte Kältemaschinenöl.

♦ Symbole auf dem Hinweisschild -A- weisen auf die Gefahren hin, die beim Umgang Kältemittel und Arbeiten am Kältemittelkreislauf entstehen können.

♦ Marktabhängig werden Normen und Standards genannt, z. B. bestimmte in den USA gültige SAE-Standards.

♦ Abhängig von der Ausführung und vom Produktionszeitraum mit der Angabe des GWP-Werts (Global Warming Potential) für das verwendete Kältemittel.

♦ Auf Hinweisschild -A- angegebenen Füllmengen und Art des Kältemaschinenöls des Fahrzeugs.

Füllmengen Kältemittel

Füllmengen Kältemittel

Füllmengen Kältemittel sind im fahrzeugspezifischen Reparaturleitfaden zu finden → Heizung, Klimaanlage; Rep.-Gr.00; Technische Daten; Füllmengen Kältemittel.
