Volkswagen ID.3: Kältemittelleitung zwischen Absperrventil 3 für Kältemittel N641 und Heizkondensator aus- und einbauen. Kältemittelleitung zwischen Expansionsventil N638/N637 und Verdampfer aus- und einbauen. Kältemi
Kältemittelleitung zwischen Absperrventil 3 für Kältemittel N641 und Heizkondensator aus- und einbauen Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel ♦ Verschlussstopfen-Set Motor -VAS 6122- Ausbauen Offene Leitungen und Anschlüsse sofort mit sauberen Verschlussstopfen aus Verschlussstopfen-Set Motor -VAS 6122- verschließen. –
Funktion „Elektrisch angesteuerte Ventile des Kältemittelkreislaufs zum
Absaugen, Evakuieren und Befüllen öffnen“ mit → Fahrzeugdiagnosetester
durchführen → Rep.-Gr.00; Diagnoseeinstiege. – → Klimaanlagen mit
Kältemittel R744 - Allgemeine Hinweise; Rep.-Gr.87; Arbeiten mit der
Klima-Service-Station; Kältemittelkreislauf entleeren. –
Luftansaugkasten des Heiz- und Klimageräts ausbauen → Rep.-Gr.87;
Luftansaugkasten des Heiz- und Klimageräts aus- und einbauen. Erfrierungsgefahr durch unter Druck ausströmendes Kältemittel. Erfrierungen der Haut und anderer Körperteile möglich. – Schutzhandschuhe tragen. – Schutzbrille tragen. – Kältemittel absaugen bzw. ablassen und sofort Kältemittelkreislauf öffnen. –
Wenn das Absaugen bzw. Ablassen mehr als 10 Minuten zurückliegt und der
Kältemittelkreislauf nicht geöffnet wurde, Kältemittel erneut absaugen
bzw. ablassen. Durch Nachverdampfung ist im Kältemittelkreislauf Druck
entstanden. Kältemittelleitung zwischen Absperrventil 3 für Kältemittel N641 und Heizkondensator aus- und einbauen
VORSICHT
– Schrauben -2- herausdrehen.
– Kältemittelleitung -1- abziehen und herausnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Dichtringe und Verliersicherungen ölfrei montieren.
– Funktion „Elektrisch angesteuerte Ventile des Kältemittelkreislaufs zum Absaugen, Evakuieren und Befüllen öffnen“ mit → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.
– → Klimaanlagen mit Kältemittel R744 - Allgemeine Hinweise; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf befüllen.
Anzugsdrehmomente
♦ → Rep.-Gr.87; Montageübersicht - Luftansaugkasten des Heiz- und Klimageräts
♦ → Rep.-Gr.87; Montageübersicht - Kältemittelleitungen
Kältemittelleitung zwischen Expansionsventil N638/N637 und Verdampfer aus- und einbauen
Kältemittelleitung zwischen Expansionsventil N638/N637 und Verdampfer aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
♦ Verschlussstopfen-Set Motor -VAS 6122-
Ausbauen
Offene Leitungen und Anschlüsse sofort mit sauberen Verschlussstopfen aus Verschlussstopfen-Set Motor -VAS 6122- verschließen.
– Funktion „Elektrisch angesteuerte Ventile des Kältemittelkreislaufs zum Absaugen, Evakuieren und Befüllen öffnen“ mit → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.
– → Klimaanlagen mit Kältemittel R744 - Allgemeine Hinweise; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf entleeren.
– Luftansaugkasten des Heiz- und Klimageräts ausbauen → Rep.-Gr.87; Luftansaugkasten des Heiz- und Klimageräts aus- und einbauen.
| – Elektrische Steckverbindung -3- trennen.
– Schrauben -2- herausdrehen. – Kältemittelleitung -1- abziehen und herausnehmen. |
|
VORSICHT
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Dichtringe und Verliersicherungen ölfrei montieren.
– Funktion „Elektrisch angesteuerte Ventile des Kältemittelkreislaufs zum Absaugen, Evakuieren und Befüllen öffnen“ mit → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.
– → Klimaanlagen mit Kältemittel R744 - Allgemeine Hinweise; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf befüllen.
Anzugsdrehmomente
♦ → Rep.-Gr.87; Montageübersicht - Luftansaugkasten des Heiz- und Klimageräts
♦ → Rep.-Gr.87; Montageübersicht - Kältemittelleitungen
Kältemittelleitung zwischen Ventileinheit Wärmepumpe und Verdampfer aus- und einbauen
Kältemittelleitung zwischen Ventileinheit Wärmepumpe und Verdampfer aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
♦ Verschlussstopfen-Set Motor -VAS 6122-
Variantenauswahl

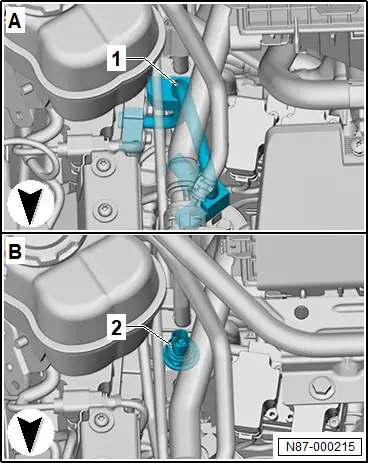

Variante A - bis ca. 10.2023, erkennbar an liegenden Druckgeber in Kältemittelleitung -1-
Variante B - ab ca. 11.2023, erkennbar stehenden Druckgeber -2-
Variante A aus- und einbauen
Ausbauen
Offene Leitungen und Anschlüsse sofort mit sauberen Verschlussstopfen aus Verschlussstopfen-Set Motor -VAS 6122- verschließen.
– Funktion „Elektrisch angesteuerte Ventile des Kältemittelkreislaufs zum Absaugen, Evakuieren und Befüllen öffnen“ mit → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.
– → Klimaanlagen mit Kältemittel R744 - Allgemeine Hinweise; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf entleeren.
– Luftansaugkasten des Heiz- und Klimageräts ausbauen → Rep.-Gr.87; Luftansaugkasten des Heiz- und Klimageräts aus- und einbauen.
|
|

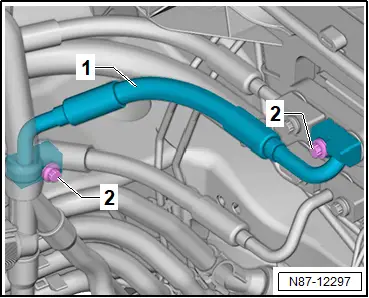

VORSICHT– Schrauben -2- herausdrehen.
– Kältemittelleitung -1- abziehen und herausnehmen.
_303.webp)
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Dichtringe und Verliersicherungen ölfrei montieren.
– Funktion „Elektrisch angesteuerte Ventile des Kältemittelkreislaufs zum Absaugen, Evakuieren und Befüllen öffnen“ mit → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.
– → Klimaanlagen mit Kältemittel R744 - Allgemeine Hinweise; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf befüllen.
Anzugsdrehmomente
♦ → Rep.-Gr.87; Montageübersicht - Luftansaugkasten des Heiz- und Klimageräts
♦ → Rep.-Gr.87; Montageübersicht - Kältemittelleitungen
Variante B aus- und einbauen
Ausbauen
Offene Leitungen und Anschlüsse sofort mit sauberen Verschlussstopfen aus Verschlussstopfen-Set Motor -VAS 6122- verschließen.
– Funktion „Elektrisch angesteuerte Ventile des Kältemittelkreislaufs zum Absaugen, Evakuieren und Befüllen öffnen“ mit → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.
– → Klimaanlagen mit Kältemittel R744 - Allgemeine Hinweise; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf entleeren.
– Luftansaugkasten des Heiz- und Klimageräts ausbauen → Rep.-Gr.87; Luftansaugkasten des Heiz- und Klimageräts aus- und einbauen.
|
|

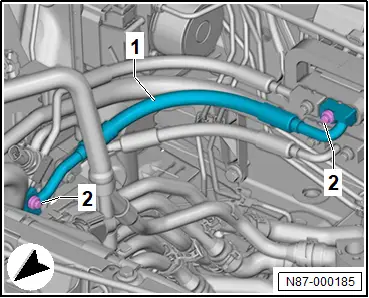

– Schrauben -2- herausdrehen.
– Kältemittelleitung -1- abziehen und herausnehmen.
_181.webp)
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Dichtringe und Verliersicherungen ölfrei montieren.
– Funktion „Elektrisch angesteuerte Ventile des Kältemittelkreislaufs zum Absaugen, Evakuieren und Befüllen öffnen“ mit → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.
– → Klimaanlagen mit Kältemittel R744 - Allgemeine Hinweise; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf befüllen.
Anzugsdrehmomente
♦ → Rep.-Gr.87; Montageübersicht - Luftansaugkasten des Heiz- und Klimageräts
♦ → Rep.-Gr.87; Montageübersicht - Kältemittelleitungen
