Volkswagen ID.3: Kondenswasserablauf prüfen. Luftansaugkasten des Heiz- und Klimageräts aus- und einbauen. Luftführungshutze aus- und einbauen

Kondenswasserablauf prüfen

Kondenswasserablauf prüfen

– Bodenbelag ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70; Verkleidungen Innenraum; Bodenbelag aus- und einbauen.

– Kondenswasserablauf prüfen.

Bedingung

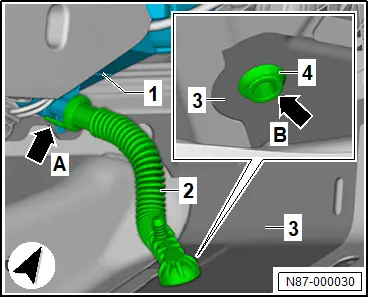

● Rasthaken -Pfeil A- muss am Anschlussstutzen des Heiz- und Klimageräts -1- eingehakt sein.

● Dichtung -4- muss am Karosserieausschnitt -3- -Pfeil B- fest sitzen.

● Kondenswasserablauf -2- darf nicht verdreht oder gequetscht sein.

– Kondenswasserablauf -2- ausbauen → Rep.-Gr.87; Kondenswasserablauf aus- und einbauen.

– Kondenswasserablauf -2- auf Verengung prüfen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Luftansaugkasten des Heiz- und Klimageräts aus- und einbauen

Luftansaugkasten des Heiz- und Klimageräts aus- und einbauen

Ausbauen

– Frischluftansaugung ausbauen → Rep.-Gr.87; Frischluftansaugung aus- und einbauen.

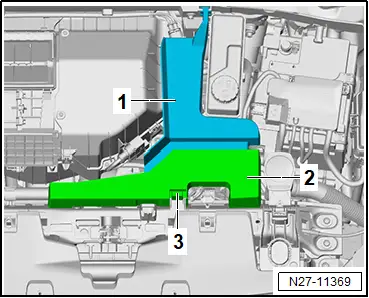

– Rastnase -3- entriegeln.

– Abdeckung für Hochvoltanschluss Vorderwagen -2- herausnehmen.

– Abdeckung für Hochvoltanschluss Vorderwagen -1- aus Führung herausnehmen.

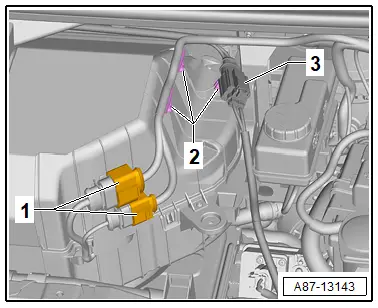

– Elektrische Steckverbindungen -1- trennen.

– Steckklammern -2- lösen.

– Elektrische Steckverbindung -3- zur Seite legen, dabei nicht trennen.

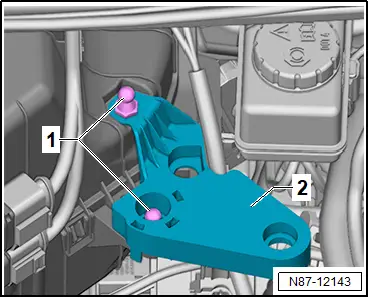

– Befestigungselemente -1- herausdrehen.

– Adapterplatte -2- abnehmen.

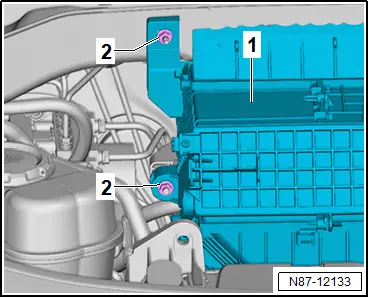

– Muttern -2- am Luftansaugkasten des Heiz- und Klimageräts -1- abschrauben.

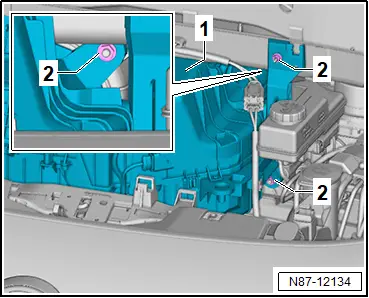

– Muttern -2- am Luftansaugkasten des Heiz- und Klimageräts -1- abschrauben.

– Luftansaugkasten des Heiz- und Klimageräts -1- ausbauen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

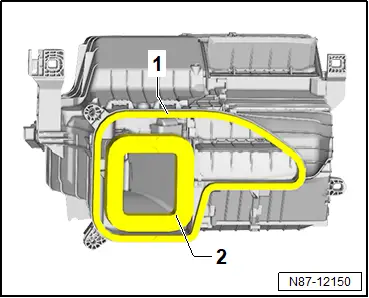

– Dichtungen -1- und -2- müssen am Luftansaugkasten korrekt sitzen.

Anzugsdrehmomente

♦ → Rep.-Gr.87; Montageübersicht - Luftansaugkasten des Heiz- und Klimageräts

Luftführungshutze aus- und einbauen

Luftführungshutze aus- und einbauen

Ausbauen

– Luftansaugkasten ausbauen → Rep.-Gr.87; Luftansaugkasten des Heiz- und Klimageräts aus- und einbauen.

– Heiz- und Klimagerät ausbauen → Rep.-Gr.87; Heiz- und Klimagerät aus- und einbauen.

– Verrastungen -6- von Tülle -5- lösen.

– Hochvoltleitung -7- aus Luftführungshutze -4- ausführen.

– Schrauben -1- bis -3- herausdrehen.

– Muttern -1- bis -7- abschrauben.

– Luftführungshutze -8- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Dichtung -9- auf Beschädigung prüfen.

– Muttern in Anzugsreihenfolge -1- bis -7- festziehen.

– Schrauben in Anzugsreihenfolge -1- bis -3- festziehen.

– Hochvoltleitung -7- durch Öffnung Luftführungshutze -4- führen, dabei auf korrekte Verlegung achten.

– Verrastungen -6- Tülle -5- einclipsen.

Anzugsdrehmomente

♦ → Rep.-Gr.87; Montageübersicht - Luftansaugkasten des Heiz- und Klimageräts

♦ → Rep.-Gr.87; Montageübersicht - Heiz- und Klimagerät
