Volkswagen ID.4: Ladekabel für Netzsteckdosen

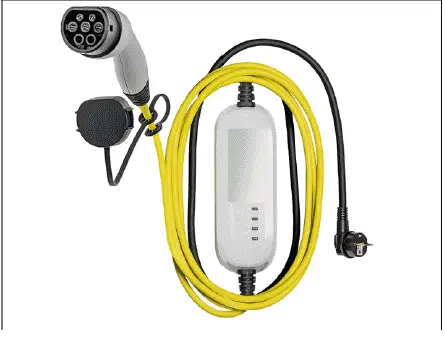

Abb. 1 Ladekabel für Netzsteckdosen (Prinzipdarstellung).

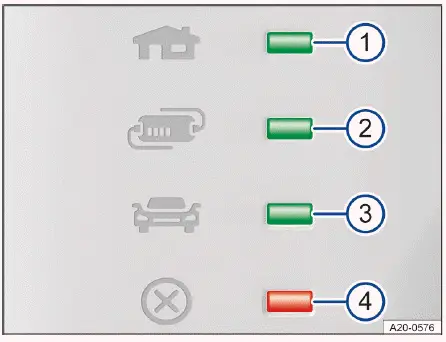

Abb. 2 Schutzeinrichtung des Ladekabels: LED-Leuchten.

1. Kontrollleuchte Stecker bzw. Stromversorgung.
2. Kontrollleuchte Schutzeinrichtung.
3. Kontrollleuchte Fahrzeug.
4. Warnleuchte Störung.

Informationen am Ladekabel

Vor der Nutzung eines Ladekabels für den Volkswagen ID.4 sollten stets alle Hinweise direkt am Kabel sowie auf der Rückseite der integrierten Schutzeinrichtung aufmerksam gelesen werden.

Einige Ladekabel, die außerhalb Norwegens geliefert wurden, sind möglicherweise nicht für den Einsatz an norwegischen Netzsteckdosen geeignet.

Schutzeinrichtung

Die integrierte elektronische Schutzeinrichtung sorgt beim Volkswagen ID.4 dafür, dass der Ladestecker erst dann unter Spannung steht, wenn er korrekt mit der Ladedose des Fahrzeugs verbunden ist.

Selbsttest

Nach dem Anschluss an die Netzsteckdose führt das Ladekabel automatisch einen Selbsttest durch. Dabei leuchten sämtliche Kontroll- und Warnanzeigen kurz auf und erlöschen anschließend wieder. Danach wird der aktuelle Betriebszustand angezeigt.

Betriebsanzeigen

Je nach Status leuchten eine oder mehrere Kontrollleuchten grün → Abb. 2 -1-, -2- bzw. -3-.

Anzeige und Bedeutung

• -1- leuchtet: Ladekabel ist mit dem Stromnetz verbunden, jedoch noch nicht mit dem Volkswagen ID.4.
• -1-, -2- leuchten, -3- blinkt: Die Hochvoltbatterie des Volkswagen ID.4 wird geladen.
• -1-, -2- und -3- leuchten: Der Ladevorgang ist abgeschlossen.

Ladestrom einstellen

Das Ladekabel passt den Ladestrom automatisch an die vorhandene Stromversorgung an. Zusätzlich kann der Ladestrom im Infotainment-System des Volkswagen ID.4 reduziert werden, falls erforderlich.

Temperaturüberwachung

Eine integrierte Temperaturüberwachung schützt das Ladekabel vor Überhitzung, z. B. bei intensiver Sonneneinstrahlung oder ungünstiger Lagerung.

Wird der Ladevorgang unterbrochen, erlischt die Betriebsanzeige und eine Kontrollleuchte blinkt grün, während die Warnleuchte → Abb. 2 -4- rot blinkt.

1. Ladekabel entfernen und vollständig abkühlen lassen.

2. Tritt der Fehler erneut auf, sollte ein qualifizierter Fachbetrieb konsultiert werden. Volkswagen empfiehlt den Volkswagen Partner.

Wenn lediglich die Warnleuchte rot blinkt und die Betriebsanzeige aktiv bleibt, wird der Ladevorgang automatisch mit reduziertem Strom fortgesetzt, bis die Temperatur wieder im optimalen Bereich liegt.

Störungsanzeigen

Leuchtet oder blinkt die Warnleuchte → Abb. 2 -4- rot, ohne dass eine der Kontrollleuchten dauerhaft aktiv ist, liegt eine Störung vor.

Anzeige und Bedeutung

• -1- blinkt, -4- leuchtet oder blinkt: Störung in der Stromversorgung.
• -2- blinkt, -4- leuchtet oder blinkt: Fehler in der Schutzeinrichtung.
• -3- blinkt, -4- leuchtet oder blinkt: Fehler am Volkswagen ID.4.

Der Ladevorgang wird automatisch gestoppt.

1. Hinweise auf der Schutzeinrichtung beachten.

2. Bei anhaltender Störung einen qualifizierten Fachbetrieb aufsuchen.

In bestimmten Situationen, z. B. bei zusätzlichen elektrischen Verbindungen oder in der Nähe von Hochspannungsleitungen, kann das Laden über eine Netzsteckdose eingeschränkt sein.

• Verwendung eines Ladegeräts für die 12-Volt-Batterie.
• Kontakt mit netzgebundenen Geräten wie Hebebühnen.

Einleitung zum Thema

Beim Absichern eines liegengebliebenen Volkswagen ID.4 müssen stets die gesetzlichen Vorschriften des jeweiligen Landes beachtet werden.

WARNUNG

Lose im Fahrzeug befindliche Gegenstände wie Bordwerkzeug, Reserverad oder Pannenset können bei plötzlichen Fahrmanövern durch den Innenraum geschleudert werden und schwere oder tödliche Verletzungen verursachen.

• Stellen Sie sicher, dass alle Komponenten im Volkswagen ID.4 sicher verstaut und befestigt sind.

WARNUNG

Die Verwendung von ungeeignetem oder beschädigtem Bordwerkzeug kann zu Unfällen und schweren Verletzungen führen.

• Arbeiten Sie ausschließlich mit geeignetem und einwandfreiem Werkzeug.
• Falls kein geeignetes Werkzeug vorhanden ist, wenden Sie sich an einen Fachbetrieb.

Unterbringung

Das Bordwerkzeug des Volkswagen ID.4 kann je nach Ausstattung unter dem Gepäckraumboden oder in seitlichen Ablagen verstaut sein.

In einigen Fällen wird zusätzlich eine separate Box mit Bordwerkzeug mitgeliefert, die beispielsweise für den saisonalen Reifenwechsel vorgesehen ist und nicht dauerhaft im Fahrzeug verbleiben muss.

Nach der Verwendung sollte der Wagenheber vollständig zurückgedreht und sicher verstaut werden, um Beschädigungen oder Verletzungen zu vermeiden.
