Lampe für Blinklicht vorn M5/M7 aus- und einbauen Lampe für
Blinklicht vorn links - M5 - und Lampe für Blinklicht vorn rechts - M7 -
werden nachfolgend Lampe für Blinklicht genannt. Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben. Zur besseren Darstellung werden die folgenden Arbeitsabläufe bei ausgebautem Scheinwerfer vorn links - MX1 - abgebildet. Ausbauen Gefahr der Beschädigung der Lampe für Blinklicht. –
Glaskolben der Lampe für Blinklicht nicht mit bloßen Fingern anfassen.
Zum Aus- und Einbauen der Lampe für Blinklicht z.B. saubere
Stoffhandschuhe verwenden. Lampe für Blinklicht vorn M5/M7 aus- und einbauen
HINWEIS

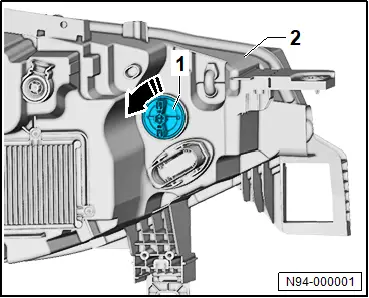

– Griffstück mit Lampe für Blinklicht -1- in -Pfeilrichtung- entriegeln.

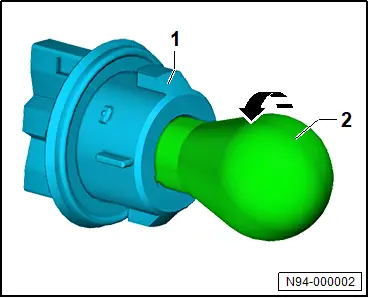

– Lampe für Blinklicht -2- leicht in Griffstück -1- drücken.
– Lampe für Blinklicht -2- in -Pfeilrichtung- entriegeln.
– Lampe für Blinklicht -2- aus Griffstück -1- herausnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge.
Stellmotor für Leuchtweitenregelung V48/V49 aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

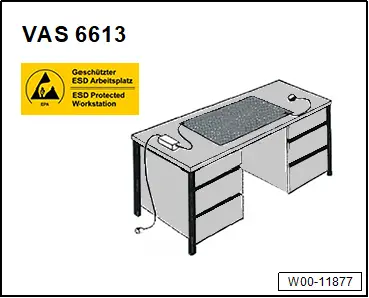

♦ ESD-Arbeitsplatz - VAS 6613 -
Scheinwerfer vorn links - MX1 - und Scheinwerfer vorn rechts - MX2 - werden nachfolgend Scheinwerfer genannt.
Stellmotor links für Leuchtweitenregelung - V48 - und Stellmotor rechts für Leuchtweitenregelung - V49 - werden nachfolgend Stellmotor genannt.
Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.
Ausbauen
– Scheinwerfer ausbauen . → Rep.-Gr. 94 ; Scheinwerfer aus- und einbauen
|
|
– Scheinwerfer auf ESD-Arbeitsplatz - VAS 6613 - ablegen.
– Einstellschrauben zur Höhenverstellung Scheinwerfer oben bis zum Anschlag nach rechts drehen.

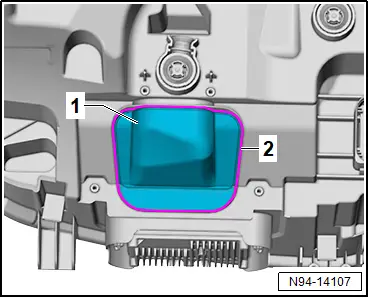

– Gehäusedeckel -1- entlang Sollbruchlinie -2- mit einem Hammer vorsichtig lösen.
– Gehäusedeckel -1- vom Scheinwerfer abnehmen.

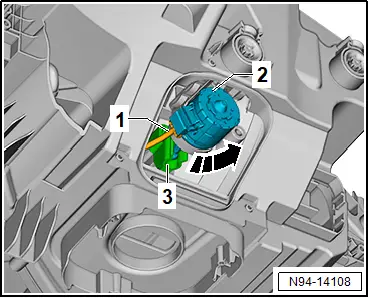

– Stellmotor -1- entriegeln:
♦ Am Scheinwerfer links in -Pfeilrichtung- drehen.
♦ Am Scheinwerfer rechts entgegen -Pfeilrichtung- drehen.
– Stellmotor -2- nach unten schwenken, sodass der Kugelkopf nach oben aus Aufnahme Kugelkopf -3- geschoben wird.
– Stellmotor -2- nach hinten aus dem Scheinwerfer herausziehen, bis elektrische Steckverbindung -1- zugänglich ist.
– Elektrische Steckverbindung -1- trennen.
– Stellmotor -2- abnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Aufnahme Kugelkopf nach hinten ziehen.
– Kugelkopf am Stellmotor in Aufnahme Kugelkopf im Scheinwerfer einhängen.
Tipp Ein neuer Gehäusedeckel -1- muss nur bei Erstreparatur verwendet werden. |
|

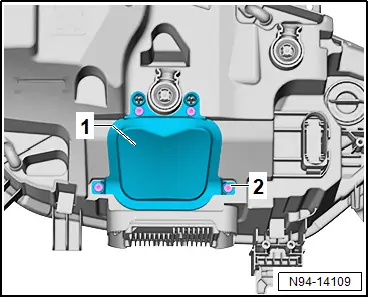

– Gehäusedeckel -1- auf Scheinwerfer aufsetzen.
– Schrauben -2- festziehen.
– Scheinwerfereinstellung prüfen und Scheinwerfer einstellen → Heft ; Arbeitsbeschreibungen .
Anzugsdrehmomente
♦ → Rep.-Gr. 94 ; Montageübersicht - Scheinwerfer
Leistungsmodul 1 für LED-Scheinwerfer A27/A31 aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
♦ ESD-Arbeitsplatz - VAS 6613 -
Scheinwerfer vorn links - MX1 - und Scheinwerfer vorn rechts - MX2 - werden nachfolgend Scheinwerfer genannt.
Leistungsmodul 1 für LED-Scheinwerfer links - A31 - und Leistungsmodul 1 für LED-Scheinwerfer rechts - A27 - werden nachfolgend Leistungsmodul genannt.
Ausbauen
Wird das Leistungsmodul ersetzt:
– Erforderliche Funktion/Funktionen mit → durchführen → Rep.-Gr. 00 ; Diagnoseeinstiege .
Fortsetzung
– Scheinwerfer ausbauen → Rep.-Gr. 94 ; Scheinwerfer aus- und einbauen .
– Scheinwerfer auf ESD-Arbeitsplatz - VAS 6613 - ablegen. |
|

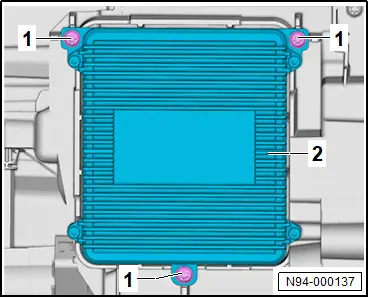

– Schrauben -1- herausdrehen.
– Leistungsmodul -2- vom Scheinwerfer abziehen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Scheinwerfereinstellung prüfen und Scheinwerfer einstellen → Heft 53.1 ; Arbeitsbeschreibungen . |
|
Anzugsdrehmomente
♦ → Rep.-Gr. 94 ; Montageübersicht - Scheinwerfer
