Volkswagen ID.3: LED-Modul für Tagesfahrlicht L377/L378 aus- und einbauen. Schlussleuchte MX3/MX4 aus- und einbauen. Nebelschlussleuchte X3 aus- und einbauen
LED-Modul für Tagesfahrlicht L377/L378 aus- und einbauen
LED-Modul links für Tagesfahrlicht - L377 - und LED-Modul rechts für
Tagesfahrlicht - L378 - werden nachfolgend LED-Modul genannt. Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben. Ausbauen –
Radhausschale vorn links ausbauen → Karosserie-Montagearbeiten Außen;
Rep.-Gr. 66 ; Radhausschale; Radhausschale vorn aus- und einbauen . – Elektrische Steckverbindung -3- trennen. – Schrauben -2- herausdrehen. – LED-Modul -1- herausnehmen. Einbauen Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten: Anzugsdrehmomente ♦ → Rep.-Gr. 94 ; Montageübersicht - Tagfahrlicht

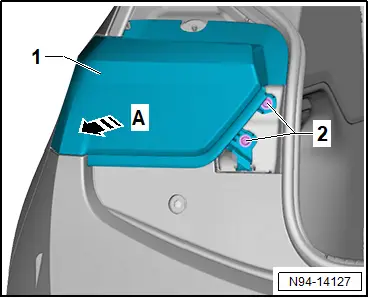

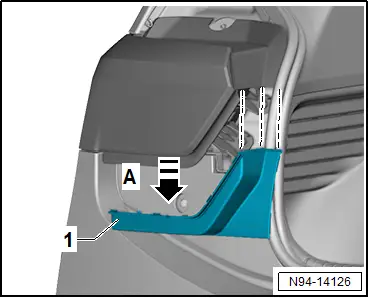

Schlussleuchte MX3/MX4 aus- und einbauen Schlussleuchte links - MX3 - und Schlussleuchte rechts - MX4 - werden nachfolgend Schlussleuchte genannt. Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben. Ausbauen – Verkleidung Schlussleuchte unten -1- in -Pfeilrichtung A- mit handelsüblichem Demontagekeil ausclipsen. – Schrauben -2- herausdrehen. – Schlusleuchte -1- in -Pfeilrichtung A- so weit herausnehmen. – Elektrische Steckverbindung trennen. – Schlusleuchte -1- abnehmen. Einbauen Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten: Anzugsdrehmomente LED-Modul für Tagesfahrlicht L377/L378 aus- und einbauen
Schlussleuchte MX3/MX4 aus- und einbauen
_352.webp)
Stufe Bauteil Anzugsdrehmoment 1. -1- und -2- von Hand eindrehen 2. -1- und -2- 3 Nm
Nebelschlussleuchte X3 aus- und einbauen
Nebelschlussleuchte X3 aus- und einbauen
Nebelschlussleuchte - X3 - wird nachfolgend Nebelschlussleuchte genannt.
Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.
Ausbauen

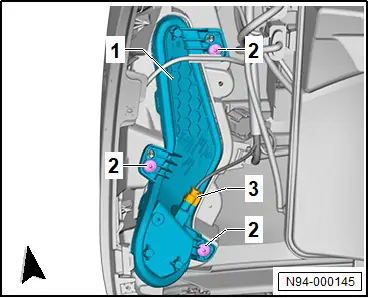

– Radhausschale hinten ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr. 66 ; Radhausschale; Radhausschale hinten aus- und einbauen .
– Elektrische Steckverbindung -3- trennen.
– Halteklammern -2- in -Pfeilrichtung A- entriegeln.
– Nebelschlussleuchte -1- herausnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Nebelschlussleuchte muss hörbar einrasten.
