Leitungssatz für Sitzgestell aus- und einbauen

Leitungssatz für Sitzgestell aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Einstelllehre - 3371 -

♦ Entriegelungs-Werkzeug - T10236 -

Werden elektrische Leitungen gelöst oder aus- und eingebaut, ist es hilfreich, Skizzen oder Fotos anzufertigen. Damit wird der ursprüngliche Einbau gewährleistet.

Sitzpositionssensor Fahrerseite - G553 - und Sitzpositionssensor Beifahrerseite - G554 - werden nachfolgend Sitzpositionssensor genannt.

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

– → Rep.-Gr. 72 ; Vordersitz auf Halter für Sitzreparatur montieren .

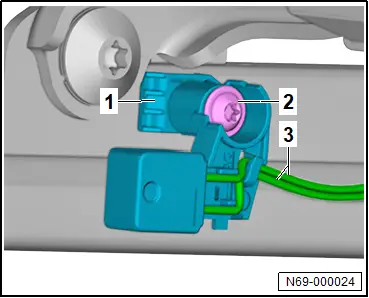

Fahrzeuge mit Sitzpositionssensor

– Schraube -2- herausdrehen.

– Sitzpositionssensor -1- abnehmen.

Fortsetzung für alle Fahrzeuge

– Elektrische Steckverbindungen trennen.

– Elektrische Leitungen mit Entriegelungs-Werkzeug - T10236 - abclipsen.

– Leitungssatz für Sitzgestell aus Vordersitz ausfädeln und abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Elektrische Leitung so verlegen, dass die ursprüngliche Leitungsführung wiederhergestellt wird.

Fahrzeuge mit Sitzpositionssensor

– Sitzpositionssensor -1- in Untergestell der Sitzwanne einhaken.

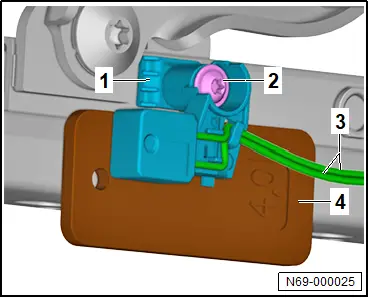

– Das 4-mm-Plättchen aus der Einstelllehre - 3371 - -4- zwischen Sitzpositionssensor -1- und Untergestell der Sitzwanne positionieren.

– Schraube -2- festziehen.

– Einstelllehre - 3371 - -4- entfernen.

Fortsetzung für alle Fahrzeuge

Anzugsdrehmomente

♦ → Rep.-Gr. 72 ; Montageübersicht - Sitzwanne

Montageübersicht - Sitzbank / Einzelsitze

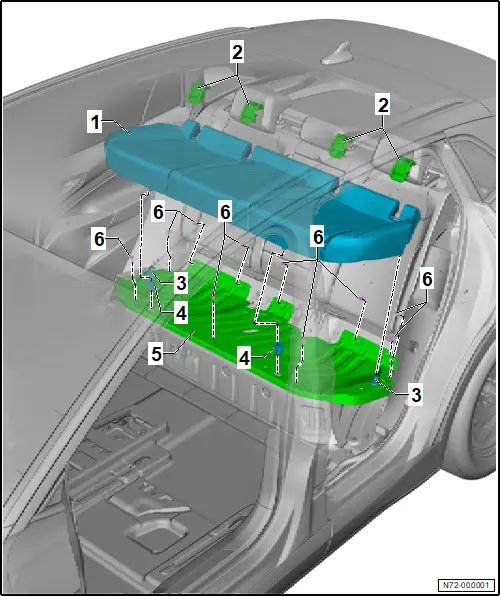

Montageübersicht - Sitzbank / Einzelsitze

1 - Sitzbank

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 72 ; Sitzbank / Einzelsitze aus- und einbauen

2 - Führung Kindersitzverankerung Sitzbank

❏ 4 Stück

❏ → Rep.-Gr. 74 ; Bezug und Polster Rücksitzbank aus- und einbauen

3 - Fanghaken

❏ 2 Stück

4 - Tülle

❏ 2 Stück

❏ nach Demontage ersetzen

5 - Sitzwanne

❏ → Rep.-Gr. 72 ; Sitzwanne aus- und einbauen

6 - Schraube

❏ 10 Stück

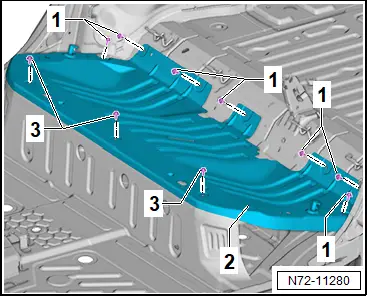

❏ → Abb.

Anzugsdrehmoment und -reihenfolge

Montageübersicht - Rücksitzlehne

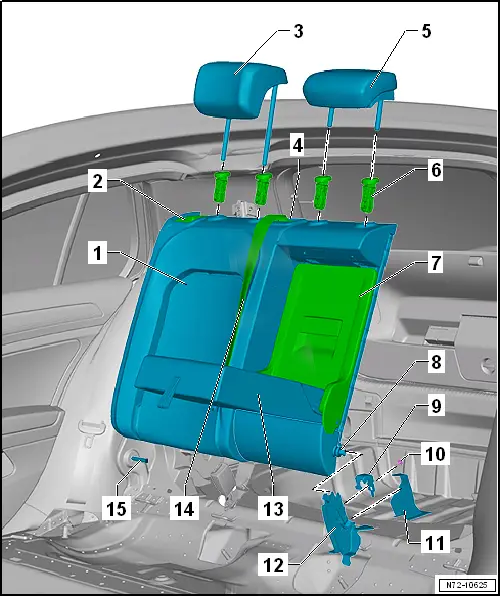

Montageübersicht - Rücksitzlehne

Die Übersicht ist beispielhaft für die Rücksitzlehne 2 / 3 dargestellt.

1 - Rücksitzlehne

❏ → Rep.-Gr. 72 ; Rücksitzlehne aus- und einbauen

2 - Verriegelung für Rücksitzlehne

❏ → Rep.-Gr. 72 ; Montageübersicht - Verriegelung

❏ → Rep.-Gr. 72 ; Verriegelung für Rücksitzlehne aus- und einbauen

3 - Kopfstütze außen

❏ → Rep.-Gr. 72 ; Kopfstütze aus- und einbauen

4 - Gurtführung hinten

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 69 ; Gurtführung hinten aus- und einbauen

5 - Kopfstütze Mitte

❏ → Rep.-Gr. 72 ; Kopfstütze aus- und einbauen

6 - Kopfstützenführung

❏ → Rep.-Gr. 72 ; Kopfstützenführung aus- und einbauen

7 - Klappe für Durchladeeinrichtung

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 72 ; Klappe für Durchladeeinrichtung aus- und einbauen

8 - Lagerbolzen innen

❏ 25 ±2,5 Nm

9 - Arretierungsbügel

❏ → Rep.-Gr. 72 ; Rücksitzlehne aus- und einbauen

10 - Schraube

❏ 9 Nm

11 - Abdeckung

❏ → Rep.-Gr. 72 ; Rücksitzlehne aus- und einbauen

12 - Mittellager

13 - Mittelarmlehne

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 72 ; Montageübersicht - Mittelarmlehne

❏ → Rep.-Gr. 72 ; Mittelarmlehne aus- und einbauen

14 - Dreipunkt-Sicherheitsgurt hinten Mitte

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 69 ; Dreipunkt-Sicherheitsgurt hinten aus- und einbauen

15 - Lagerzapfen außen
