Volkswagen ID.3: Luftführung für Schalttafelausströmer Mitte aus- und einbauen. Luftführungskanal für Ausströmer Mittelkonsole hinten aus- und einbauen. Luftführungskanal für Schalttafel vorn aus- und einbauen

Luftführung für Schalttafelausströmer Mitte aus- und einbauen

Luftführung für Schalttafelausströmer Mitte aus- und einbauen

Ausbauen

– Schalttafel ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70; Schalttafel; Schalttafel aus- und einbauen.

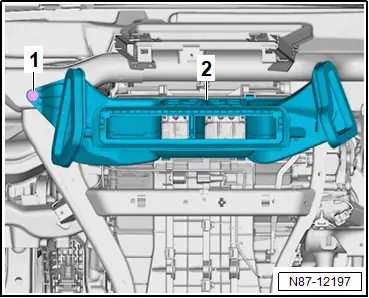

– Spreizniet -1- lösen.

– Luftführung für Schalttafelausströmer Mitte -2- nach oben vom Heiz- und Klimagerät abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Luftführungskanal für Ausströmer Mittelkonsole hinten aus- und einbauen

Luftführungskanal für Ausströmer Mittelkonsole hinten aus- und einbauen

Ausbauen

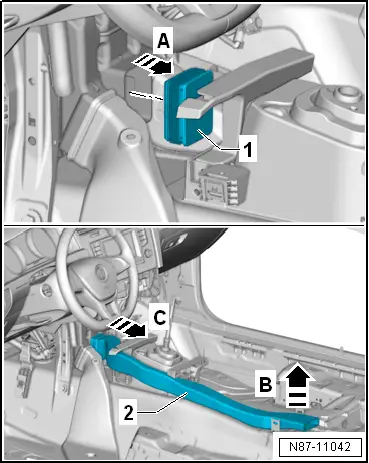

– Bei diesem Fahrzeug ist kein Ausströmer hinten im Fahrzeug verbaut, es befindet sich eine Abdeckkappe -1- im Heiz- und Klimagerät.

Luftführungskanal für Schalttafel vorn aus- und einbauen

Luftführungskanal für Schalttafel vorn aus- und einbauen

Der Aus- und Einbau ist beispielhaft für einen Linkslenker beschrieben.

Ausbauen

– Schalttafel ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70; Schalttafel; Schalttafel aus- und einbauen.

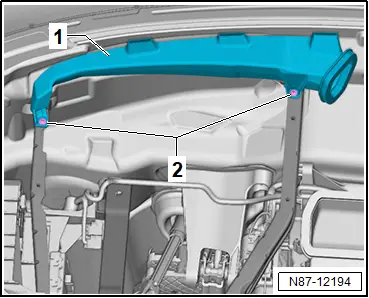

– Schrauben -2- herausdrehen.

– Luftführungskanal für Schalttafel vorn -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr.87; Montageübersicht - Luftführung und Luftverteilung im Fahrgastraum
