Volkswagen ID.3: Montageübersicht - Batteriemodule. Montageübersicht - Schaltkasten der Hochvoltbatterie. Montageübersicht - Hochvoltbatterie, Anschlussträger

Montageübersicht - Batteriemodule

Montageübersicht - Batteriemodule

→ Rep.-Gr. 93 ; Variantendarstellung Hochvoltbatterie 1 AX2

Variante 0, 1 → Anker

Variante 2 → Anker

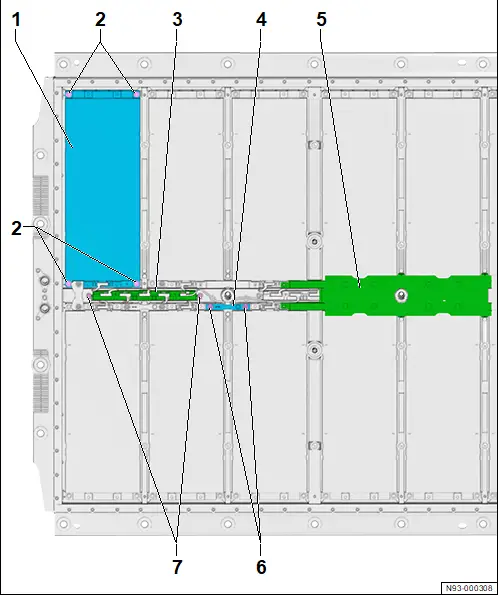

Variante 0, 1

1 - Steuergerät für Batteriemodule

❏ → Rep.-Gr. 93 ; Steuergerät für Batteriemodule aus- und einbauen

2 - Schraube

❏ 2 Stück

❏ nach Demontage ersetzen

❏ M5 x 25

❏ 4,5 Nm

3 - Schraube

❏ 4 Stück

❏ nach Demontage ersetzen

❏ M8 x 72

❏ 16 Nm + 180°

4 - Batteriemodul

❏ → Rep.-Gr. 93 ; Batteriemodul ausbauen

❏ → Rep.-Gr. 93 ; Batteriemodul einbauen

5 - Schraube

❏ 2 Stück

❏ M6 x 20

❏ 8 Nm

6 - Hochvoltverbinder

7 - Schraube

❏ 3 Stück

❏ M8 x 25

❏ 20 Nm

8 - Verstärkung für Karosserie Ausschnitt Hochvoltbatterie

❏ ausstattungs-/baustandsabhängig

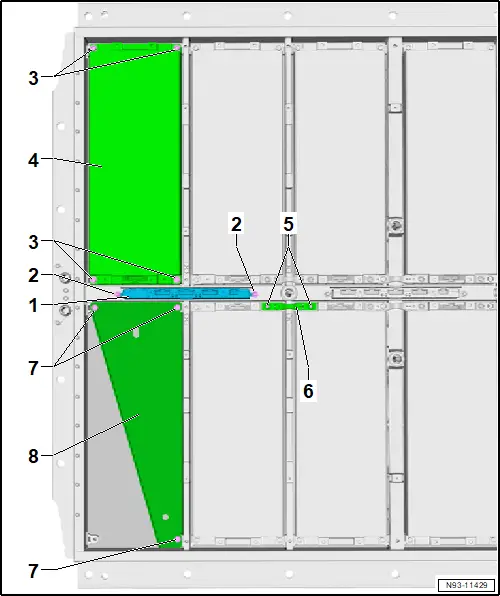

Variante 2

1 - Batteriemodul

❏ → Rep.-Gr. 93 ; Batteriemodul ausbauen

❏ → Rep.-Gr. 93 ; Batteriemodul einbauen

2 - Schraube

❏ 4 Stück

❏ nach Demontage ersetzen

❏ M8 x 72

❏ 16 Nm + 180°

3 - Steuergerät für Batteriemodule

❏ → Rep.-Gr. 93 ; Steuergerät für Batteriemodule aus- und einbauen

4 - Hochvoltverbinder

5 - Abdeckung

❏ Abdeckungen innerhalb der Hochvoltbatterie → Abb.

6 - Schraube

❏ 2 Stück

❏ M6 x 20

❏ 8 Nm

7 - Schraube

❏ 2 Stück

❏ M5 x 25

❏ 4,5 Nm

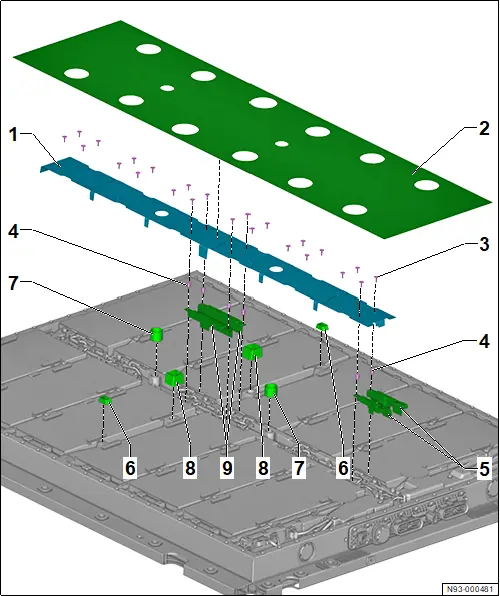

Abdeckungen innerhalb der Hochvoltbatterie

1 - Abdeckung

2 - Abdeckung

- baustandsabhängig

3 - Clips

4 - Abdeckung kurz

5 - Clips

6 - Abdeckung Hochvoltverbinder

7 - Abdeckung Hohlschraube

8 - Abdeckung lang

Montageübersicht - Schaltkasten der Hochvoltbatterie

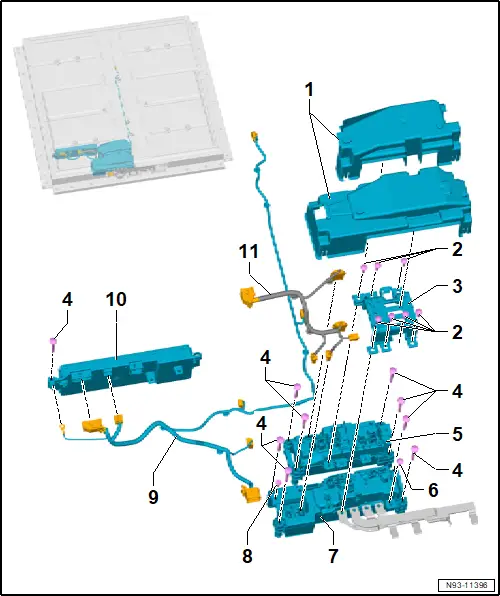

Montageübersicht - Schaltkasten der Hochvoltbatterie

1 - Abdeckung

❏ 2 Stück

2 - Schraube

❏ 7 Stück

❏ nach Demontage ersetzen

❏ M6 x 20

❏ 8 Nm

3 - Brücke

4 - Schraube

❏ 9 Stück

❏ M6 x 52

❏ 8 Nm

5 - Schaltkasten der Hochvoltbatterie, Pluspol - SX8 -

❏ → Rep.-Gr. 93 ; Schaltkasten der Hochvoltbatterie, Pluspol SX8 aus- und einbauen

6 - Schraube

❏ nach Demontage ersetzen

❏ M6 x 20

❏ 8 Nm

7 - Schaltkasten der Hochvoltbatterie, Minuspol - SX7 -

❏ mit Zünder für Hochvoltbatterieunterbrechung - N563 -

❏ → Rep.-Gr. 93 ; Schaltkasten der Hochvoltbatterie, Minuspol SX7 aus- und einbauen

8 - Schraube

❏ M6 x 20

❏ 8 Nm

9 - Elektrische Leitung

10 - Steuergerät für Batterieregelung - J840 -

❏ → Rep.-Gr. 93 ; Steuergerät für Batterieregelung J840 aus- und einbauen

11 - Elektrische Leitung

Montageübersicht - Hochvoltbatterie, Anschlussträger

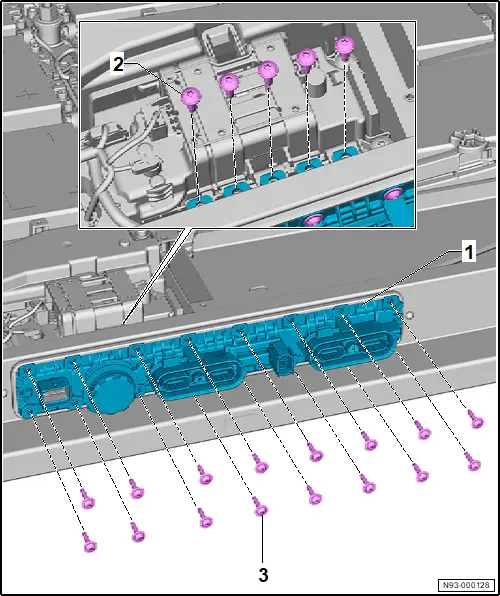

Montageübersicht - Hochvoltbatterie, Anschlussträger

1 - Anschlussträger

❏ → Rep.-Gr. 93 ; Anschlussträger aus- und einbauen

2 - Schraube

❏ 5 Stück

❏ nach Demontage ersetzen

❏ Anzugsdrehmoment und -reihenfolge → Abb.

❏ M6 x 20

3 - Schraube

❏ 16 Stück

❏ nach Demontage ersetzen

❏ Anzugsdrehmoment und -reihenfolge → Abb.

❏ M5 x 25

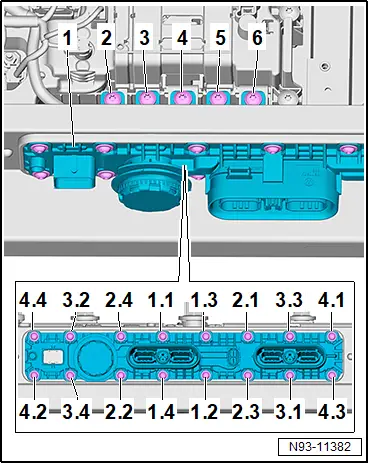

Anschlussträger - Anzugsdrehmoment und -reihenfolge
