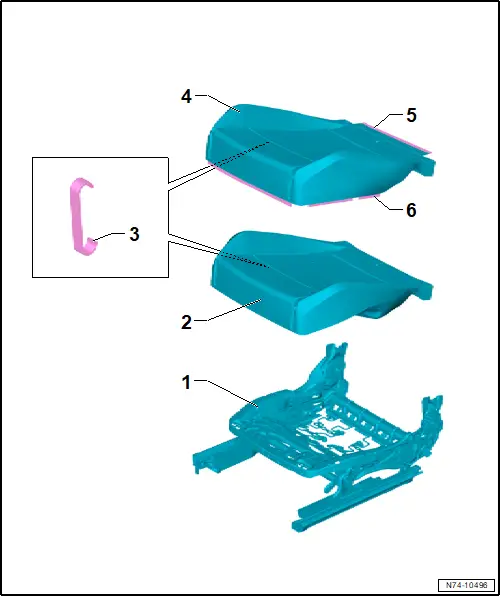

Montageübersicht - Bezug und Polster Sitzwanne

Montageübersicht - Bezug und Polster Sitzwanne

1 - Sitzwanne

❏ → Rep.-Gr. 72 ; Montageübersicht - Sitzwanne

2 - Polster

❏ → Rep.-Gr. 74 ; Bezug und Polster Sitzwanne aus- und einbauen

❏ → Rep.-Gr. 74 ; Bezug und Polster Sitzwanne trennen

3 - Polsterklammer

❏ nach Demontage ersetzen

4 - Bezug

❏ → Rep.-Gr. 74 ; Bezug und Polster Sitzwanne trennen

❏ → Rep.-Gr. 74 ; Bezug und Polster Sitzwanne aus- und einbauen

5 - Kederleiste

❏ mit Sitzbezug vernäht

6 - Kederleiste

❏ mit Sitzbezug vernäht

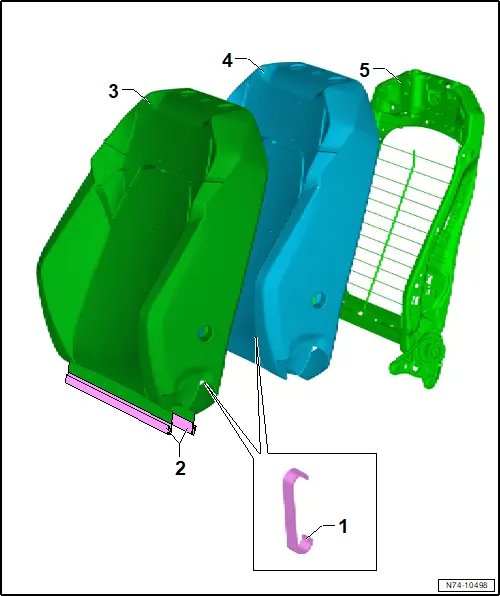

Montageübersicht - Bezug und Polster Lehne

Montageübersicht - Bezug und Polster Lehne

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt.

1 - Polsterklammer

❏ nach Demontage ersetzen

2 - Kederleiste

❏ mit Lehnenbezug vernäht

3 - Lehnenbezug

❏ → Rep.-Gr. 74 ; Bezug und Polster Lehne aus- und einbauen

❏ → Rep.-Gr. 74 ; Bezug und Polster Lehne trennen

4 - Lehnenpolster

❏ → Rep.-Gr. 74 ; Bezug und Polster Lehne aus- und einbauen

❏ → Rep.-Gr. 74 ; Bezug und Polster Lehne trennen

5 - Lehnenrahmen

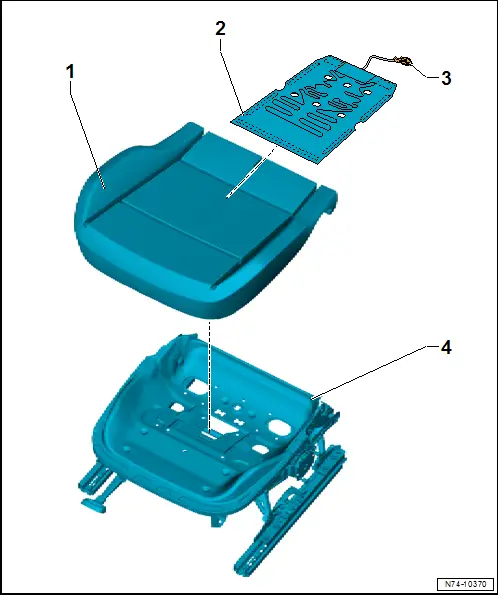

Montageübersicht - Sitz-Heizelement

Montageübersicht - Sitz-Heizelement

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt.

1 - Sitzpolster

❏ → Rep.-Gr. 74 ; Bezug und Polster Sitzwanne aus- und einbauen

❏ → Rep.-Gr. 74 ; Bezug und Polster Sitzwanne trennen

2 - Sitz-Heizelement

❏ mit Sitzheizung vorn links - ZX11 - oder Sitzheizung vorn rechts - ZX13 -

❏ → Rep.-Gr. 74 ; Sitz-Heizelement ZX11/ZX13 aus- und einbauen

3 - Elektrische Steckverbindung

4 - Sitzwanne
