Montageübersicht - Drehzahlfühler an der Hinterachse

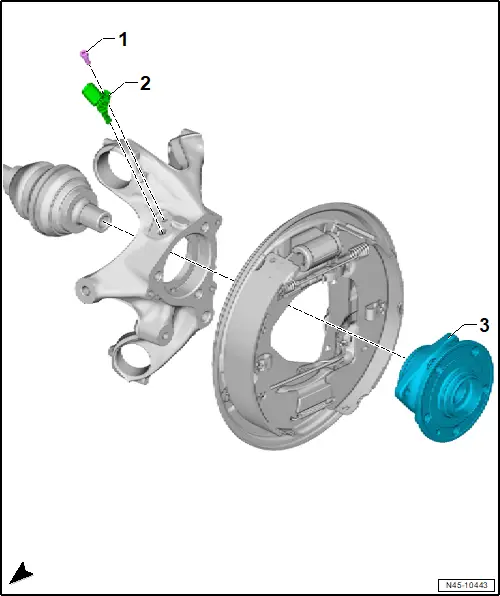

Montageübersicht - Drehzahlfühler an der Hinterachse

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt

1 - Schraube

❏ 8 Nm

2 - Drehzahlfühler hinten links - G46 - / Drehzahlfühler hinten rechts - G44 -

❏ → Rep.-Gr. 45 ; Drehzahlfühler an der Hinterachse G44/G46 aus- und einbauen

3 - Radlagereinheit

❏ mit Sensorring für ABS

❏ → Rep.-Gr. 45 ; Sensorring für ABS prüfen

❏ → Fahrwerk, Achsen, Lenkung; Rep.-Gr. 42 ; Radlagerung, Längslenker; Radlagereinheit aus- und einbauen

Drehzahlfühler an der Vorderachse G45/G47 aus- und einbauen

Drehzahlfühler an der Vorderachse G45/G47 aus- und einbauen

Ausbauen

Drehzahlfühler vorn rechts - G45 - und Drehzahlfühler vorn links - G47 - werden nachfolgend Drehzahlfühler genannt.

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

– Fahrzeug anheben.

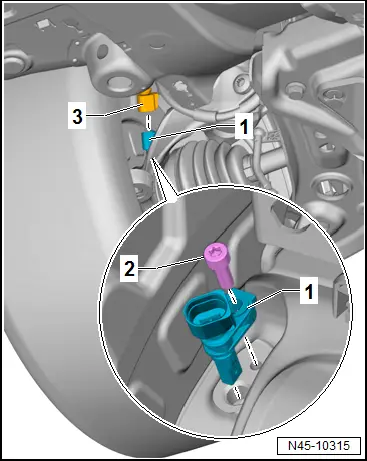

– Elektrische Steckverbindung -3- vom Drehzahlfühler -1- trennen.

– Schraube -2- herausdrehen und Drehzahlfühler -1- aus Radlagergehäuse ziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Vor Einsetzen des Drehzahlfühlers, Innenfläche der Bohrung reinigen und Drehzahlfühler rundum mit Heißschraubenpaste bestreichen → Elektronischer Teilekatalog (ETKA) .

→ Rep.-Gr. 45 ; Montageübersicht - Drehzahlfühler an der Vorderachse

Drehzahlfühler an der Hinterachse G44/G46 aus- und einbauen

Drehzahlfühler an der Hinterachse G44/G46 aus- und einbauen

Ausbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Drehzahlfühler hinten rechts - G44 - und Drehzahlfühler hinten links - G46 - werden nachfolgend Drehzahlfühler hinten genannt.

– Fahrzeug anheben.

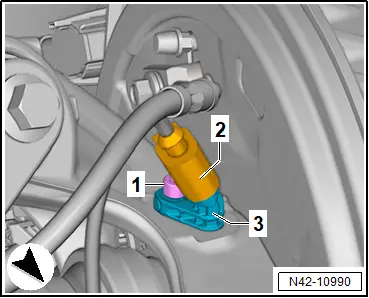

– Elektrische Steckverbindung -2- vom Drehzahlfühler -3- trennen.

– Schraube -1- herausdrehen und Drehzahlfühler -3- aus Radlagergehäuse ziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Vor Einsetzen des Drehzahlfühlers hinten Innenfläche der Bohrung reinigen und Drehzahlfühler hinten rundum mit Heißschraubenpaste bestreichen. → Elektronischer Teilekatalog (ETKA)

Anzugsdrehmomente

♦ → Rep.-Gr. 45 ; Montageübersicht - Drehzahlfühler an der Hinterachse
