Volkswagen ID.3: Montageübersicht - Fensterheber. Montageübersicht - Türgriff und Türschloss. Fensterhebermotor aus- und einbauen

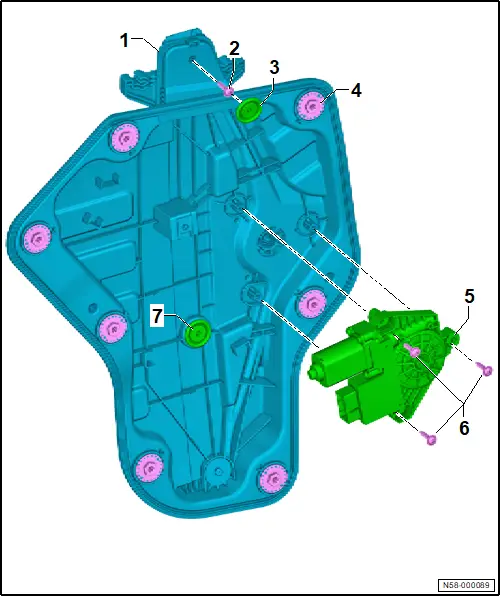

Montageübersicht - Fensterheber Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt. 1 - Fensterheber ❏ → Rep.-Gr. 58 ; Fensterheber aus- und einbauen 2 - Schraube ❏ 8 Nm 3 - Stopfen ❏ ausstattungs-/baustandsabhängig 4 - Clip ❏ 7 Stück 5 - Motor für Fensterheber hinten Fahrerseite - V471 - / Motor für Fensterheber hinten Beifahrerseite - V472 - ❏ → Rep.-Gr. 58 ; Motor für Fensterheber hinten V471/V472 aus- und einbauen 6 - Schraube ❏ 3 Stück ❏ 3 Nm 7 - Stopfen

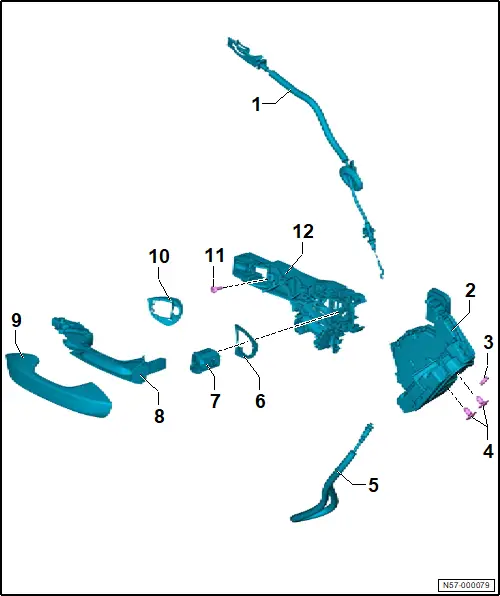

Montageübersicht - Türgriff und Türschloss Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt. 1 - Bowdenzug ❏ von Schließeinheit Tür hinten zur Türinnenbetätigung ❏ → Rep.-Gr. 58 ; Betätigungszug für Türinnenbetätigung aus- und einbauen 2 - Schließeinheit Tür hinten Fahrerseite - VX83 - / Schließeinheit Tür hinten Beifahrerseite - VX84 - ❏ → Rep.-Gr. 58 ; Schließeinheit aus- und einbauen 3 - Abdeckkappe 4 - Schraube ❏ 2 Stück ❏ 18 Nm 5 - Bowdenzug ❏ von Schließeinheit Tür hinten zum Lagerbügel ❏ → Rep.-Gr. 58 ; Betätigungszug für Türaußenbetätigung aus- und einbauen 6 - Unterlage 7 - Gehäuse 8 - Grundkörper des Türgriff ❏ nicht einzeln ersetzbar → Elektrischer Teilekatalog (ETKA) ❏ nach Demontage ersetzen ❏ → Rep.-Gr. 57 ; Montageübersicht - Türaußengriff ❏ → Rep.-Gr. 58 ; Türaußengriff aus- und einbauen ❏ → Rep.-Gr. 58 ; Türaußengriff zerlegen und zusammenbauen 9 - Türgriffblende ❏ nach Demontage ersetzen 10 - Unterlage 11 - Schraube ❏ 3,5 Nm 12 - Lagerbügel ❏ → Rep.-Gr. 58 ; Lagerbügel aus- und einbauen
Fensterhebermotor aus- und einbauen Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel ♦ Klebeband Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.
Motor für Fensterheber hinten Fahrerseite - V471 - und Motor für
Fensterheber hinten Beifahrerseite - V472 - werden nachfolgend
Fensterhebermotor genannt. Ausbauen –
Türverkleidung hinten ausbauen → Karosserie-Montagearbeiten Innen;
Rep.-Gr. 70 ; Türverkleidungen hinten; Türverkleidung hinten aus- und
einbauen . Verletzungsgefahr der Hände und Augen durch Glassplitter. Schnittwunden möglich. – Schutzbrille tragen. – Schutzhandschuhe tragen. Beschädigungsgefahr der Türscheibe durch Herunterrutschen Mögliche Beschädigung der Türscheibe – Türscheibe mit Klebeband fixieren. – Türscheibe hinten mit Klebeband fixieren. Montageübersicht - Fensterheber
Montageübersicht - Türgriff und Türschloss
Fensterhebermotor aus- und einbauen
VORSICHT
HINWEIS

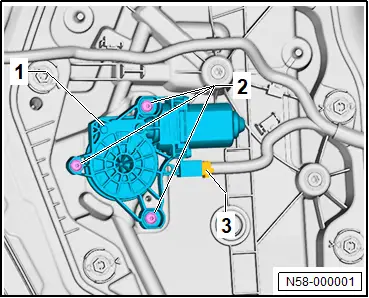

– Elektrische Steckverbindung -3- trennen.
– Schrauben -2- herausdrehen.
– Fensterhebermotor -1- abnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

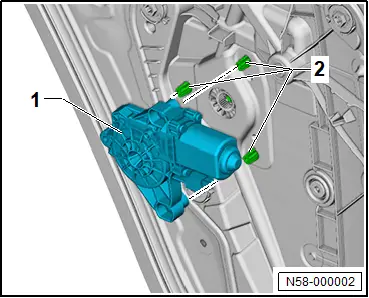

– Fensterhebermotor -1- auf Festerheber -2- stecken und halten.
– Türscheibe auf und ab bewegen, bis Verzahnungen des Fensterhebermotors -1- und des Fensterhebers -2- aufeinander passen.
_265.webp)
– Hoch- und Tieflaufautomatik der Fensterheber anlernen → Bedienungsanleitung .
Anzugsdrehmomente
♦ → Rep.-Gr. 58 ; Montageübersicht - Fensterheber
