Volkswagen ID.3: Montageübersicht - Geber für Fahrzeugniveau vorn. Montageübersicht - Geber für Fahrzeugniveau hinten. Geber für Fahrzeugniveau vorn G78/G289 aus- und einbauen

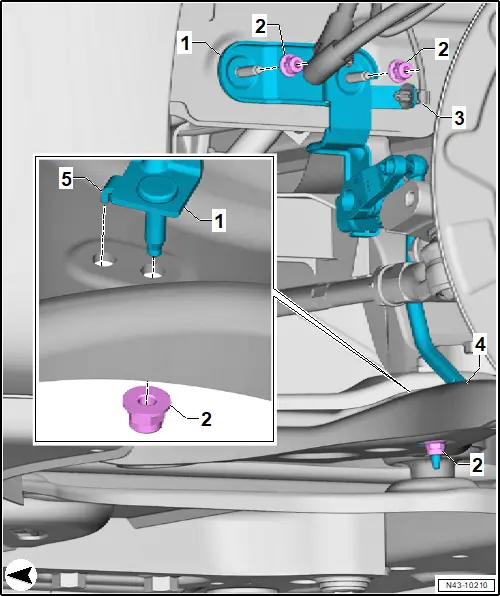

Montageübersicht - Geber für Fahrzeugniveau vorn

Montageübersicht - Geber für Fahrzeugniveau vorn

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt

1 - Geber für Fahrzeugniveau vorn links - G78 - / Geber für Fahrzeugniveau vorn rechts - G289 -

❏ → Rep.-Gr. 43 ; Geber für Fahrzeugniveau vorn G78/G289 aus- und einbauen

2 - Mutter

❏ 2 Stück

❏ 8 Nm

3 - Leitungshalter

4 - Achslenker

❏ → Rep.-Gr. 40 ; Montageübersicht - Achslenker, Achsgelenk

❏ → Rep.-Gr. 40 ; Achslenker aus- und einbauen

5 - Führung

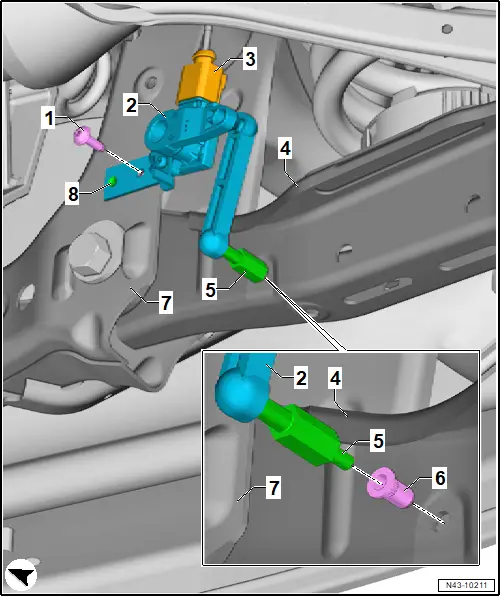

Montageübersicht - Geber für Fahrzeugniveau hinten

Montageübersicht - Geber für Fahrzeugniveau hinten

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt

1 - Schraube

❏ 5 Nm

2 - Geber für Fahrzeugniveau hinten links - G76 -

❏ → Rep.-Gr. 43 ; Geber für Fahrzeugniveau hinten G76/G77 aus- und einbauen

3 - Elektrische Steckverbindung

4 - Federlenker

❏ → Rep.-Gr. 42 ; Montageübersicht - Federlenker

❏ → Rep.-Gr. 42 ; Federlenker aus- und einbauen

5 - Gewindebolzen

❏ 3,5 Nm

6 - Blindnietmutter

7 - Aggregateträger

❏ → Rep.-Gr. 42 ; Montageübersicht - Aggregateträger

❏ → Rep.-Gr. 42 ; Aggregateträger fixieren

❏ → Rep.-Gr. 42 ; Aggregateträger mit Scheerenhubtisch aufnehmen

❏ → Rep.-Gr. 42 ; Hinterachse aus- und einbauen

8 - Arretierung

Geber für Fahrzeugniveau vorn G78/G289 aus- und einbauen

Geber für Fahrzeugniveau vorn G78/G289 aus- und einbauen

Ausbauen

Geber für Fahrzeugniveau vorn links - G78 - und Geber für Fahrzeugniveau vorn rechts - G289 - werden nachfolgend Geber für Fahrzeugniveau vorn genannt.

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

– Karosseriebeschleunigungsgeber vorn ausbauen → Rep.-Gr. 43 ; Karosseriebeschleunigungsgeber vorn G341/G342 aus- und einbauen .

– Steinschlagschutz für Achslenker ausbauen → Rep.-Gr. 40 ; Steinschlagschutz für Achslenker aus- und einbauen .

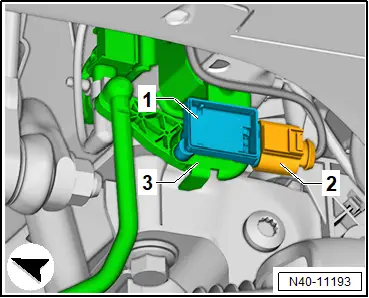

– Elektrische Steckverbindung -2- trennen.

– Muttern -2- abschrauben.

– Elektrischen Leitungsstrang -3- am Halter -1- abclipsen.

– Halter -1- mit Geber für Fahrzeugniveau vorn abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hebel vom Geber für Fahrzeugniveau vorn -1- muss zur Fahrzeugaußenseite zeigen.

– Führung -5- vom Geber für Fahrzeugniveau vorn -1- in innere Bohrung des Achslenkers -4- einsetzen.

– Gewinde von Geber für Fahrzeugniveau vorn -1- in äußere Bohrung des Achslenkers -4- einsetzen.

Fahrzeuge mit elektronisch geregelter Dämpfung

– Erforderliche Funktion/Funktionen mit → durchführen → Rep.-Gr. 00 ; Diagnoseeinstiege .

Fortsetzung

Fahrzeuge ohne elektronisch geregelte Dämpfung

– Scheinwerfereinstellung prüfen und Scheinwerfer einstellen → Heft ; Arbeitsbeschreibungen .

Fortsetzung

Anzugsdrehmomente

♦ → Rep.-Gr. 43 ; Montageübersicht - Geber für Fahrzeugniveau vorn

♦ → Rep.-Gr. 43 ; Montageübersicht - geregelte Dämpfung
