Volkswagen ID.3: Montageübersicht - Heiz- und Klimagerät. Montageübersicht - Verdampfergehäuse. Montageübersicht - Luftansaugkasten des Heiz- und Klimageräts

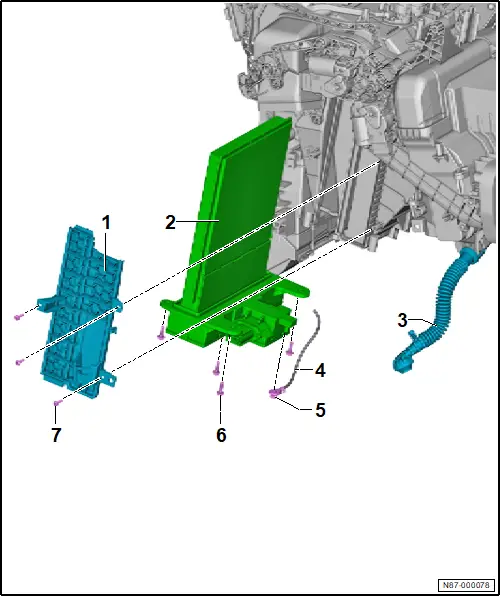

Montageübersicht - Heiz- und Klimagerät

Montageübersicht - Heiz- und Klimagerät

1 - Abdeckung für Hochvoltheizung (PTC) -ZX17-

2 - Hochvoltheizung (PTC) -ZX17-

❏ → Rep.-Gr.87; Hochvoltheizung (PTC) ZX17 aus- und einbauen

3 - Kondenswasserablauf

❏ → Rep.-Gr.87; Kondenswasserablauf prüfen

❏ → Rep.-Gr.87; Kondenswasserablauf aus- und einbauen

4 - Potenzialausgleichsleitung

❏ → Elektrischer Fahrmotor; Rep.-Gr.93; Potenzialausgleichsleitungen; Einbauorteübersicht - Potenzialausgleichsleitungen

5 - Mutter

❏ 8 Nm

6 - Schraube

❏ 4 Stück

❏ 1,2 Nm

7 - Schraube

❏ 3 Stück

❏ 1,2 Nm

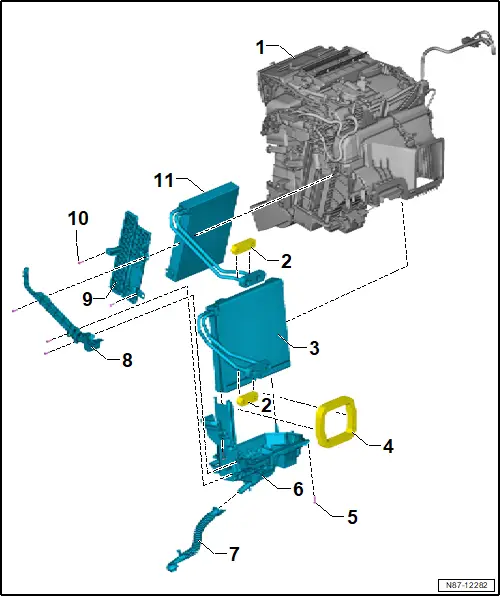

Montageübersicht - Verdampfergehäuse

Montageübersicht - Verdampfergehäuse

1 - Heiz- und Klimagerät

❏ → Rep.-Gr.87; Montageübersicht - Heiz- und Klimagerät

❏ → Rep.-Gr.87; Heiz- und Klimagerät aus- und einbauen

2 - Abstandshalter

❏ nach Demontage ersetzen

3 - Verdampfer

❏ → Rep.-Gr.87; Verdampfer aus- und einbauen

4 - Schaumstoff

❏ nach Demontage ersetzen

5 - Schraube

❏ 2 Stück

❏ 1,2 Nm

6 - Abdeckung Verdampfergehäuse

7 - Kondenswasserablauf

❏ → Rep.-Gr.87; Kondenswasserablauf prüfen

❏ → Rep.-Gr.87; Kondenswasserablauf aus- und einbauen

8 - Abdeckung

9 - Abdeckung

10 - Schraube

❏ 2 Stück

❏ 1,2 Nm

11 - Heizkondensator

❏ mit Dichtung

❏ → Rep.-Gr.87; Heizkondensator aus- und einbauen

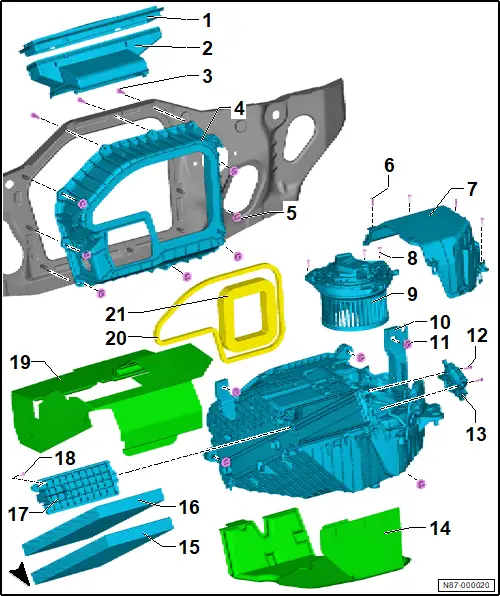

Montageübersicht - Luftansaugkasten des Heiz- und Klimageräts

Montageübersicht - Luftansaugkasten des Heiz- und Klimageräts

1 - Abdeckung für Frischluftansaugung

2 - Frischluftansaugung

❏ → Rep.-Gr.87; Frischluftansaugung aus- und einbauen

3 - Schraube

❏ Anzugsreihenfolge beachten → Rep.-Gr.87; Luftführungshutze aus- und einbauen

❏ 3 Stück

❏ 8 Nm

4 - Luftführungshutze

❏ Siehe: Aufnahme an Luftführungshutze für Rechtslenker → Abb.

❏ → Rep.-Gr.87; Luftführungshutze aus- und einbauen

5 - Mutter

❏ Anzugsreihenfolge beachten → Rep.-Gr.87; Luftführungshutze aus- und einbauen

❏ 7 Stück

❏ 8 Nm

6 - Schraube

❏ 4 Stück

❏ 1,2 Nm

7 - Deckel

8 - Schraube

❏ 3 Stück

❏ 1,2 Nm

9 - Steuergerät für Frischluftgebläse -J126-

❏ → Rep.-Gr.87; Steuergerät für Frischluftgebläse J126 aus- und einbauen

10 - Luftansaugkasten des Heiz- und Klimageräts

❏ → Rep.-Gr.87; Luftansaugkasten des Heiz- und Klimageräts aus- und einbauen

11 - Mutter

❏ 5 Stück

❏ 3,5 Nm

12 - Schraube

❏ → Rep.-Gr.87; Montageübersicht - Stellmotoren

13 - Stellmotor für Frischluft- und Umluftklappe -VX96-

❏ mit Stellmotor für Frischluft-Umluft-, Staudruckklappe -V425-

❏ mit Potenziometer für Stellmotor der Frischluft-Umluft-, Staudruckklappe -G644-

❏ → Rep.-Gr.87; Stellmotor für Frischluft- und Umluftklappe VX96 aus- und einbauen

14 - Geräuschdämpfung

15 - Innenraumfilter

❏ → HeftInnenraumfilter ersetzen

16 - Innenraumfilter

❏ ausstattungs-/baustandsabhängig

❏ → Heft; Innenraumfilter ersetzen

17 - Abdeckung

18 - Schraube

❏ ausstattungs-/baustandsabhängig

❏ 2 Nm

19 - Geräuschdämpfung

20 - Dichtung

21 - Dichtung

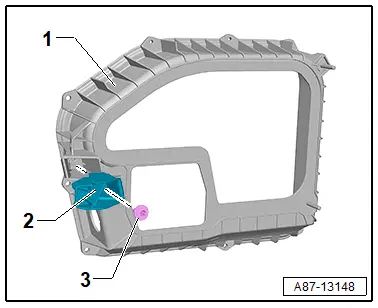

Aufnahme an Luftführungshutze für Rechtslenker
