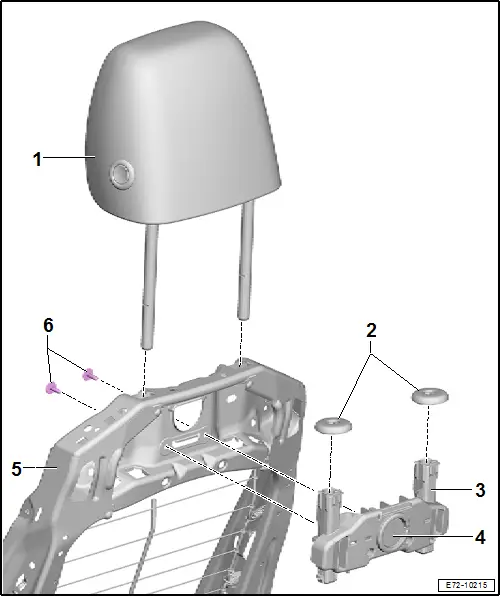

Montageübersicht - Kopfstütze Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt 1 - Kopfstütze ❏ → Rep.-Gr. 72 ; Kopfstütze aus- und einbauen 2 - Abdeckung ❏ 2 Stück 3 - Kopfstützenführung ❏ → Rep.-Gr. 72 ; Kopfstützenführung aus- und einbauen 4 - Entriegelungstaste der Kopfstütze 5 - Lehnengestell 6 - Schraube ❏ 2 Stück ❏ 2 Nm
Montageübersicht - Sitzwanne, manuell verstellbar Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt 1 - Polster ❏ → Rep.-Gr. 74 ; Montageübersicht - Bezug und Polster Sitzwanne ❏ → Rep.-Gr. 74 ; Bezug und Polster Sitzwanne aus- und einbauen ❏ → Rep.-Gr. 74 ; Bezug und Polster Sitzwanne trennen 2 - Sitzwanne 3 - Halter für Sitzverkleidung ❏ → Rep.-Gr. 72 ; Halter für Sitzverkleidung aus- und einbauen 4 - Sitzverkleidung Außenseite ❏ → Rep.-Gr. 72 ; Sitzverkleidung Außenseite aus- und einbauen 5 - Griff für Lehnenverstellung ❏ → Rep.-Gr. 72 ; Griff für Lehnenverstellung aus- und einbauen 6 - Spreizniet ❏ links und rechts 7 - Hebel für Sitzhöhenverstellung ❏ → Rep.-Gr. 72 ; Sitzhöhenverstellung aus- und einbauen, manuell verstellbar 8 - Halteklammer 9 - Griff für Sitzhöhenverstellung ❏ → Rep.-Gr. 72 ; Griff für Sitzhöhenverstellung aus- und einbauen 10 - Schraube ❏ 2 Stück ❏ 8 Nm 11 - Schraube ❏ → Rep.-Gr. 69 ; Montageübersicht - Gurtschloss vorn 12 - Gurtschloss vorn ❏ → Rep.-Gr. 69 ; Montageübersicht - Gurtschloss vorn ❏ → Rep.-Gr. 69 ; Gurtschloss vorn aus- und einbauen 13 - Sitzverkleidung Innenseite ❏ → Rep.-Gr. 72 ; Sitzverkleidung Innenseite aus- und einbauen

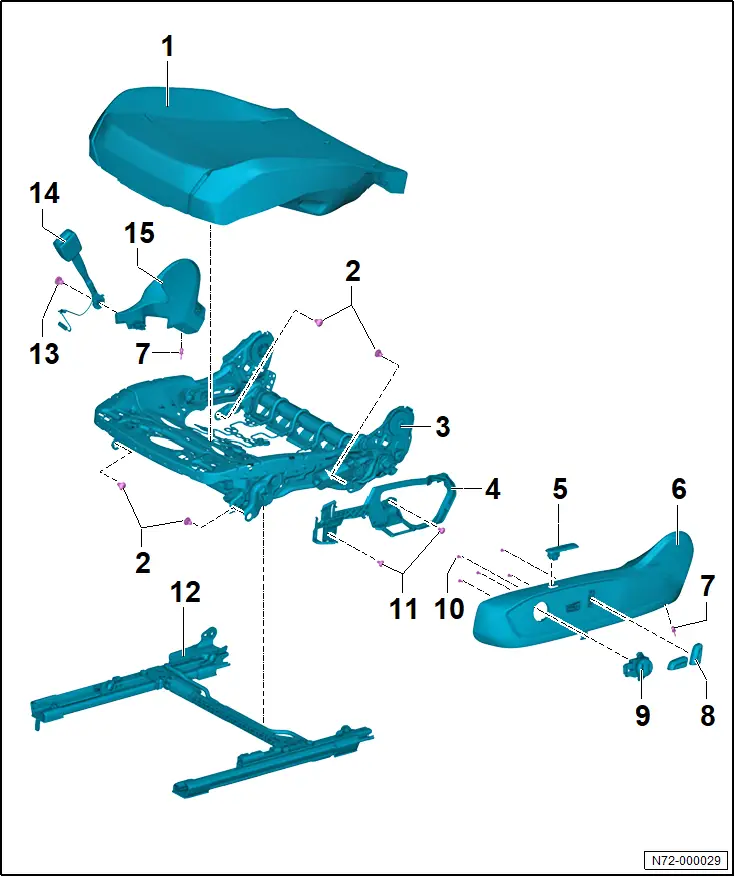

Montageübersicht - Sitzwanne, elektrisch verstellbar Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt. 1 - Polster ❏ → Rep.-Gr. 74 ; Montageübersicht - Bezug und Polster Sitzwanne ❏ → Rep.-Gr. 74 ; Bezug und Polster Sitzwanne aus- und einbauen ❏ → Rep.-Gr. 74 ; Bezug und Polster Sitzwanne trennen 2 - Schraube ❏ 4 Stück ❏ 20 ±2 Nm 3 - Sitzwanne 4 - Halter für Sitzverkleidung ❏ → Rep.-Gr. 72 ; Halter für Sitzverkleidung aus- und einbauen 5
- Bedienungseinheit für Memoryeinstellung Fahrerseite - E464 - /
Bedienungseinheit für Memoryeinstellung Beifahrerseite - E465 -
❏ Bedienungseinheit für Memoryeinstellung Fahrerseite - E464 - mit
Taster für Sitz mit Memoryeinstellung 1 - E218 - , Taster für Sitz mit
Memoryeinstellung 2 - E219 - , Taster für Sitz mit Memoryeinstellung 3 -
E220 - , Taster für Fahrersitz mit Memoryfunktion - E283 - , Taster für
Massagefunktion Fahrerseite - E670 - ❏ Bedienungseinheit für
Memoryeinstellung Beifahrerseite - E465 - mit Taster für Sitz mit
Memoryeinstellung 1 - E218 - , Taster für Sitz mit Memoryeinstellung 2 -
E219 - , Taster für Sitz mit Memoryeinstellung 3 - E220 - , Taster für
Beifahrersitz mit Memoryfunktion - E340 - , Taster für Massagefunktion
Beifahrerseite - E671 - ❏ → Rep.-Gr. 72 ; Bedienungseinheit für Memoryeinstellung E464/E465 aus- und einbauen 6 - Sitzverkleidung Außenseite ❏ → Rep.-Gr. 72 ; Sitzverkleidung Außenseite aus- und einbauen 7 - Spreizniet ❏ 2 Stück 8 - Bedienungseinheit für Fahrersitzverstellung - E470 - / Bedienungseinheit für Beifahrersitzverstellung - E471 - ❏ → Rep.-Gr. 72 ; Bedienungseinheit für Sitzverstellung E470/E471 aus- und einbauen 9
- Schalter für Verstellung der Lendenwirbelstütze des Fahrersitzes -
E176 - / Schalter für Verstellung der Lendenwirbelstütze des
Beifahrersitzes - E177 - ❏ → Rep.-Gr. 72 ; Schalter für Verstellung der Lendenwirbelstützes E176/E177 aus- und einbauen 10 - Schraube ❏ 5 Stück ❏ 1 Nm 11 - Schraube ❏ 2 Stück ❏ 8 Nm 12 - Untergestell der Sitzwanne ❏ mit Motor für Längsverstellung des Fahrersitzes - V28 - oder Motor für Längsverstellung des Beifahrersitzes - V31 - ❏ → Rep.-Gr. 72 ; Motor für Längsverstellung V28/V31 aus- und einbauen 13 - Schraube ❏ Anzugsdrehmoment → Rep.-Gr. 69 ; Montageübersicht - Gurtschloss vorn 14 - Gurtschloss vorn ❏ → Rep.-Gr. 69 ; Montageübersicht - Gurtschloss vorn ❏ → Rep.-Gr. 69 ; Gurtschloss vorn aus- und einbauen 15 - Sitzverkleidung Innenseite ❏ → Rep.-Gr. 72 ; Sitzverkleidung Innenseite aus- und einbauen
