Montageübersicht - Lenksäule, Rechtslenker

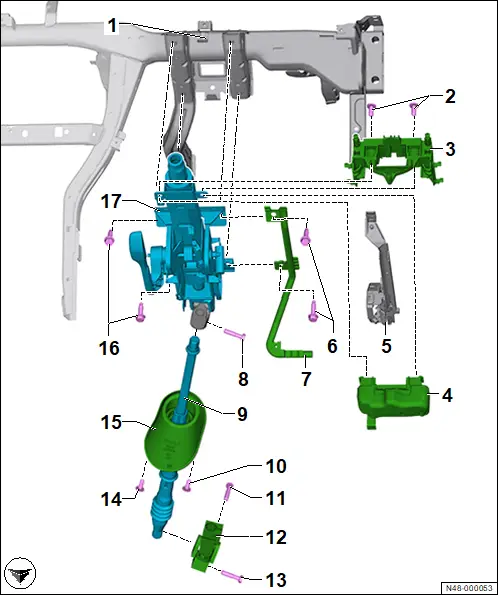

Montageübersicht - Lenksäule, Rechtslenker

1 - Querträger für Schalttafel

❏ → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Querträger für Schalttafel; Montageübersicht - Querträger für Schalttafel

❏ → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Querträger für Schalttafel; Querträger für Schalttafel aus- und einbauen

2 - Abreißschraube

❏ 2 Stück

3 - Halter für den Schalttafeleinsatz

4 - Steuergerät für elektronische Lenksäulenverriegelung - J764 -

❏ → Rep.-Gr. 48 ; Steuergerät für elektronische Lenksäulenverriegelung J764 aus- und einbauen

5 - Leitungshalter

6 - Schraube

❏ 2 Stück

❏ M 8 x 28

❏ 20 Nm

7 - Crashstrebe

❏ → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Querträger für Schalttafel; Crashstrebe aus- und einbauen

8 - Schraube

❏ nach Demontage ersetzen

❏ M8 x 35

❏ 20 Nm +90°

9 - Lenkzwischenwelle

❏ → Rep.-Gr. 48 ; Lenkzwischenwelle aus- und einbauen

10 - Schraube

❏ ausstattungsabhängig verbaut

❏ M8 x 25

❏ 20 Nm

11 - Schraube

❏ nach Demontage ersetzen

❏ M8 x 35

❏ 20 Nm +90°

12 - Kreuzgelenk

13 - Schraube

❏ nach Demontage ersetzen

❏ M8 x 35

❏ 20 Nm +90°

14 - Schraube

❏ ausstattungsabhängig verbaut

❏ M8 x 25

❏ 20 Nm

15 - Dichtung/Lagerplatte

❏ Bezeichnung ausstattungsabhängig

16 - Schraube

❏ 2 Stück

❏ M 8 x 28

❏ 20 Nm

17 - Lenksäule

❏ → Rep.-Gr. 48 ; Lenksäule aus- und einbauen

Montageübersicht - Lenkgetriebe, Linkslenker

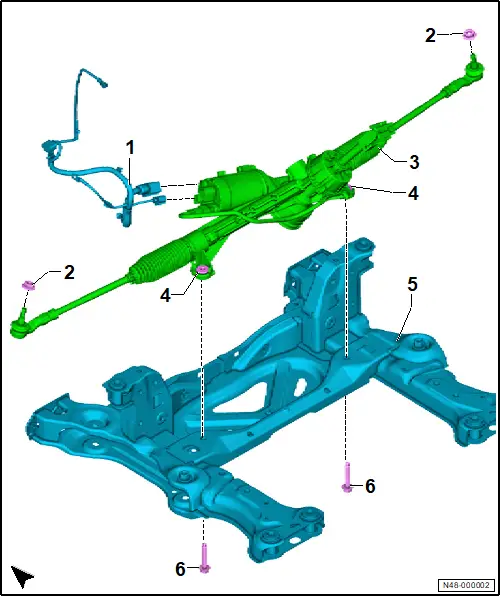

Montageübersicht - Lenkgetriebe, Linkslenker

1 - Elektrische Leitung

2 - Mutter

❏ 2 Stück

❏ nach Demontage ersetzen

❏ M 12 x 1,5

❏ 20 Nm +90°

3 - Lenkgetriebe mit Steuergerät für Lenkhilfe - J500 -

❏ → Rep.-Gr. 48 ; Montageübersicht - Spurstangen

❏ → Rep.-Gr. 48 ; Lenkgetriebe aus- und einbauen

4 - Gewindebuchse

❏ 2 Stück

❏ → Rep.-Gr. 48 ; Lenkgetriebe in Stand setzen

5 - Aggregateträger

❏ → Rep.-Gr. 40 ; Montageübersicht - Aggregateträger

❏ → Rep.-Gr. 40 ; Aggregateträger fixieren

❏ → Rep.-Gr. 40 ; Aggregatträger mit Lenkgetriebe aus- und einbauen

6 - Schraube

❏ 2 Stück

❏ nach Demontage ersetzen

❏ M 12 x 1,5 x 70

❏ 70 Nm +180°

Montageübersicht - Lenkgetriebe, Rechtslenker

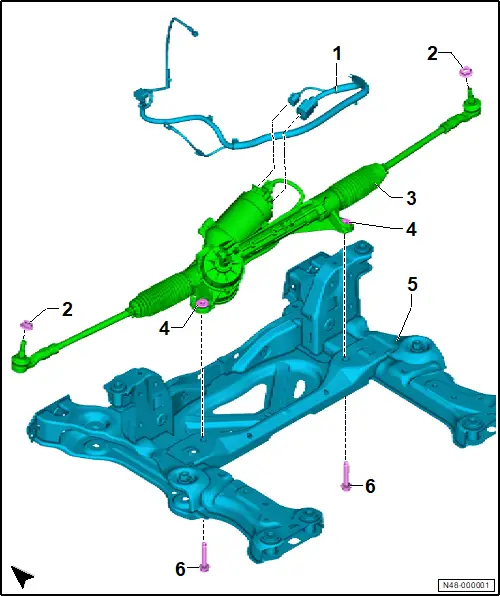

Montageübersicht - Lenkgetriebe, Rechtslenker

1 - Elektrische Leitung

2 - Mutter

❏ 2 Stück

❏ nach Demontage ersetzen

❏ 20 Nm +90°

3 - Lenkgetriebe mit Steuergerät für Lenkhilfe - J500 -

❏ → Rep.-Gr. 48 ; Montageübersicht - Spurstangen

❏ → Rep.-Gr. 48 ; Lenkgetriebe aus- und einbauen

4 - Gewindebuchse

❏ 2 Stück

❏ → Rep.-Gr. 48 ; Lenkgetriebe in Stand setzen

5 - Aggregateträger

❏ → Rep.-Gr. 40 ; Montageübersicht - Aggregateträger

❏ → Rep.-Gr. 40 ; Aggregateträger fixieren

❏ → Rep.-Gr. 40 ; Aggregatträger mit Lenkgetriebe aus- und einbauen

6 - Schraube

❏ 2 Stück

❏ nach Demontage ersetzen

❏ M 12 x 1,5 x 70

❏ 70 Nm +180°
