Volkswagen ID.3: Montageübersicht - Radlagerung. Montageübersicht - Radlagerung, Heckantrieb. Radlagergehäuse aus- und einbauen

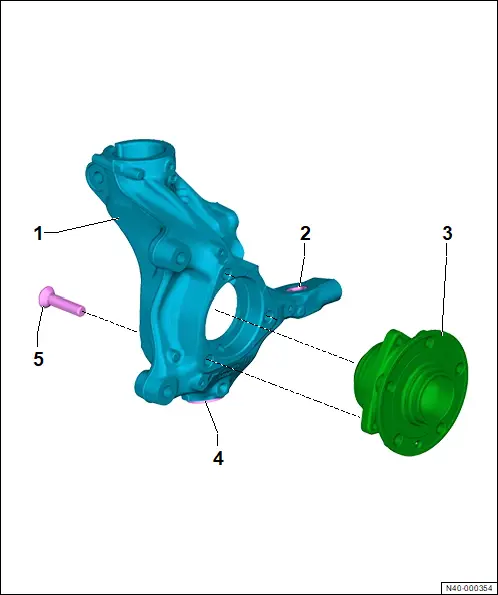

Montageübersicht - Radlagerung

Montageübersicht - Radlagerung

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt

1 - Radlagergehäuse

❏ ausstattungs-/baustandsabhängig

❏ Zuordnung → Elektronischer Teilekatalog (ETKA)

❏ → Rep.-Gr. 40 ; Radlagergehäuse aus- und einbauen

2 - Buchse

3 - Radlagereinheit

❏ → Rep.-Gr. 40 ; Radlagereinheit aus- und einbauen

4 - Buchse

5 - Schraube

❏ 3 Stück

❏ nach Demontage ersetzen

❏ M 12 x 1,5 x 45

❏ 90 Nm +90°

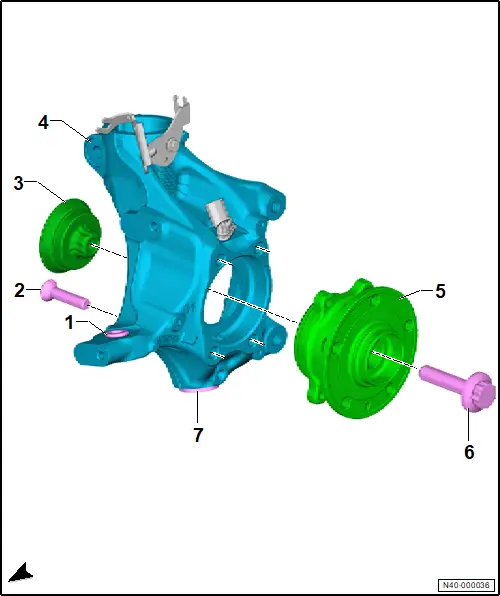

Montageübersicht - Radlagerung, Heckantrieb

Montageübersicht - Radlagerung, Heckantrieb

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt

1 - Buchse

2 - Schraube

❏ 3 Stück

❏ nach Demontage ersetzen

❏ M 12 x 1,5 x 45

❏ 90 Nm +90°

3 - Scheibe

4 - Radlagergehäuse

❏ ausstattungs-/baustandsabhängig

❏ Zuordnung → Elektronischer Teilekatalog (ETKA)

❏ → Rep.-Gr. 40 ; Radlagergehäuse aus- und einbauen

5 - Radlagereinheit

❏ → Rep.-Gr. 40 ; Radlagereinheit aus- und einbauen

6 - Schraube

❏ nach Demontage ersetzen

❏ M 16 x 1,5 x 70

❏ 200 Nm +90°

7 - Buchse

Radlagergehäuse aus- und einbauen

Radlagergehäuse aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Spreizvorrichtung - VAS 751 003 -

Ausbauen

Drehzahlfühler vorn links - G47 - und Drehzahlfühler vorn rechts - G45 - werden nachfolgend Drehzahlfühler genannt.

Geber für Fahrzeugniveau vorn links - G78 - und Geber für Fahrzeugniveau vorn rechts - G289 - werden nachfolgend Geber für Fahrzeugniveau genannt.

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Fahrzeuge mit Radlagerverschraubung

– Radlagerverschraubung außen lösen → Fahrwerk, Achsen, Lenkung; Rep.-Gr. 40 ; Radlagerung; Radlagerverschraubung lösen und festziehen

– Radlagerverschraubung außen herausdrehen.

Fortsetzung für alle Fahrzeuge

Fahrzeuge mit Allradantrieb

– Gelenkwellenverschraubung lösen → Fahrwerk, Achsen, Lenkung; Rep.-Gr. 40 ; Gelenkwelle; Gelenkwellenverschraubung lösen und festziehen

– Gelenkwellenverschraubung herausdrehen.

– Gelenkwelle aus Radlagereinheit herausdrücken → Fahrwerk, Achsen, Lenkung; Rep.-Gr. 40 ; Gelenkwelle; Gelenkwelle aus- und einbauen .

Fortsetzung für alle Fahrzeuge

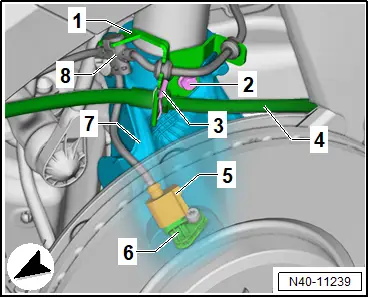

– Halteklammer -3- abziehen und Bremsschlauch -4- aushängen.

– Schraube -2- am Radlagergehäuse -7- herausdrehen.

– Halter -1- mit elektrischen Leitungen -8- zur Seite legen.

– Elektrische Steckverbindung -5- am Drehzahlfühler -6- trennen.

– Bremsscheibe ausbauen . → Bremsanlage; Rep.-Gr. 46 ; Vorderradbremse; Bremsscheibe aus- und einbauen

– Steinschlagschutz für Achslenker ausbauen → Rep.-Gr. 40 ; Steinschlagschutz für Achslenker aus- und einbauen .

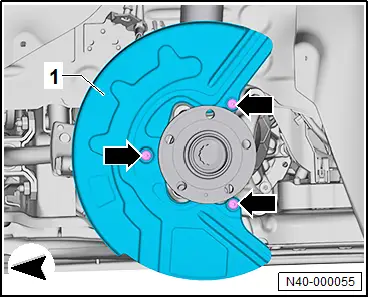

– Schrauben -Pfeile- herausdrehen und Abdeckblech -1- abnehmen.

Fahrzeuge mit Geber für Fahrzeugniveau

– Geber für Fahrzeugniveau am Achslenker ausbauen → Rep.-Gr. 43 ; Geber für Fahrzeugniveau vorn G78/G289 aus- und einbauen .

Fortsetzung für alle Fahrzeuge

– Muttern -3- abschrauben.

– Achslenker -2- vom Achsgelenk abziehen -Pfeilrichtung A- .

– Radlagergehäuse -1- nach außen ziehen -Pfeilrichtung B- .

– Radlagergehäuse -1- nach außen wegdrehen, um den Achslenker -2- zu entlasten.

– Spurstangenkopf vom Radlagergehäuse abdrücken → Rep.-Gr. 48 ; Spurstangenkopf aus- und einbauen .

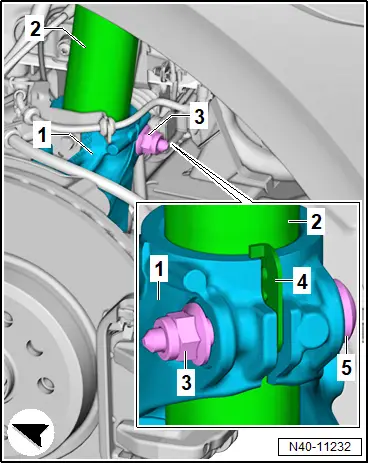

– Mutter -3- abschrauben.

– Schraube -5- herausziehen.

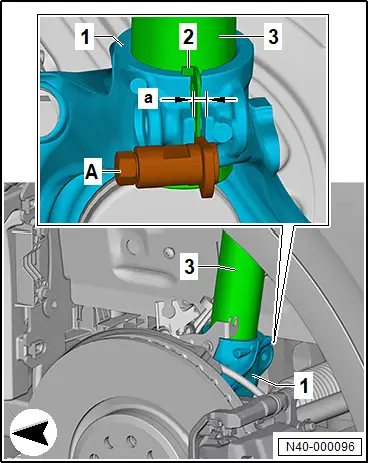

– Spreizvorrichtung - VAS 751 003 - -A- in Schlitz vom Radlagergehäuse -1- einsetzen.

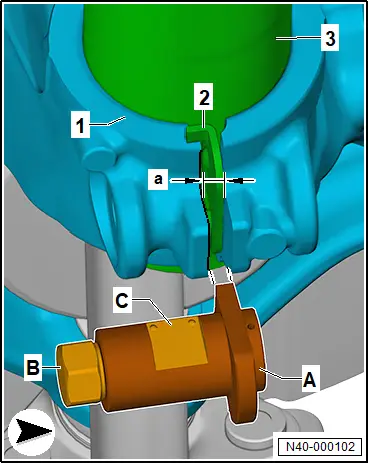

– Radlagergehäuse -1- mit Spreizvorrichtung - VAS 751 003 - - A- aufspreizen. Mit geeigneten Werkzeugen am Sechskant -B- der Spindel drehen und an gerader Fläche -C- gegenhalten .

– Radlagergehäuse -1- mit Spreizvorrichtung - VAS 751 003 - - A- aufspreizen.

Bedingung

● Maß -a- darf max. 7,8 mm betragen.

● Nur bis an Endanschlag von Spreizvorrichtung - VAS 751 003 - - A- drehen.

– Gespreiztes Radlagergehäuse nach unten abziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Fahrzeuge mit Geber für Fahrzeugniveau

– Erforderliche Funktion/Funktionen mit → durchführen → Rep.-Gr. 00 ; Diagnoseeinstiege .

Fortsetzung für alle Fahrzeuge

Anzugsdrehmomente

♦ → Rep.-Gr. 42 ; Montageübersicht - Radlagerung

♦ → Rep.-Gr. 40 ; Montageübersicht - Achslenker, Achsgelenk

♦ → Rep.-Gr. 40 ; Montageübersicht - Federbein

♦ → Rep.-Gr. 48 ; Montageübersicht - Spurstangen

♦ → Rep.-Gr. 43 ; Montageübersicht - Geber für Fahrzeugniveau vorn
