Volkswagen ID.3: Montageübersicht - Schalttafelabdeckung Beifahrerseite. Montageübersicht - Lenksäulenverkleidung. Montageübersicht - Handschuhfach

Montageübersicht - Schalttafelabdeckung Beifahrerseite

Montageübersicht - Schalttafelabdeckung Beifahrerseite

Die Übersicht ist beispielhaft für einen Linkslenker dargestellt, bei Rechtslenkern ist die Anordnung spiegelbildlich

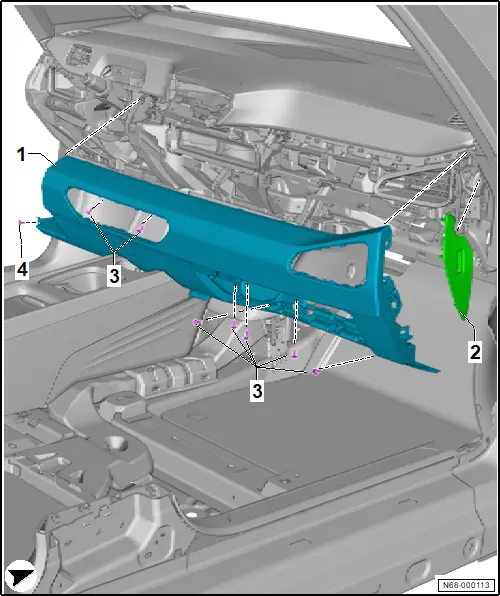

1 - Schalttafelabdeckung Beifahrerseite

❏ → Rep.-Gr. 68 ; Schalttafelabdeckung Beifahrerseite aus- und einbauen

2 - Abdeckung seitlich Schalttafel

❏ → Rep.-Gr. 70 ; Abdeckung seitlich Schalttafel aus- und einbauen

3 - Schraube

❏ 7 Stück

❏ → Abb.

4 - Schraube

❏ ausstattungs-/baustandsabhängig

❏ → Abb.

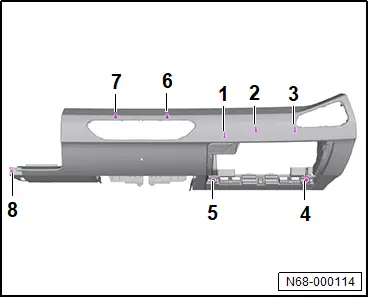

Anzugsdrehmoment und -reihenfolge

Montageübersicht - Lenksäulenverkleidung

Montageübersicht - Lenksäulenverkleidung

Die Übersicht ist beispielhaft für einen Linkslenker dargestellt

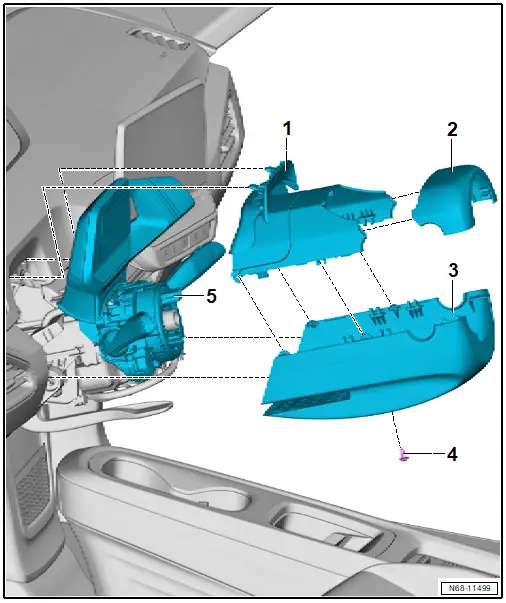

1 - Spaltabdeckung Schalttafeleinsatz

❏ → Rep.-Gr. 68 ; Spaltabdeckung Schalttafeleinsatz aus- und einbauen

2 - Lenksäulenverkleidung oben

❏ → Rep.-Gr. 68 ; Lenksäulenverkleidung oben aus- und einbauen

3 - Lenksäulenverkleidung unten

❏ → Rep.-Gr. 68 ; Lenksäulenverkleidung unten aus- und einbauen

4 - Schraube

❏ 2,5 Nm

5 - Steuergerät für Lenksäulenelektronik - J527 -

❏ → Elektrische Anlage; Rep.-Gr. 94 ; Schaltermodul Lenksäule; Steuergerät für Lenksäulenelektronik J527 aus- und einbauen

Montageübersicht - Handschuhfach

Montageübersicht - Handschuhfach

Die Übersicht ist beispielhaft für einen Linkslenker dargestellt

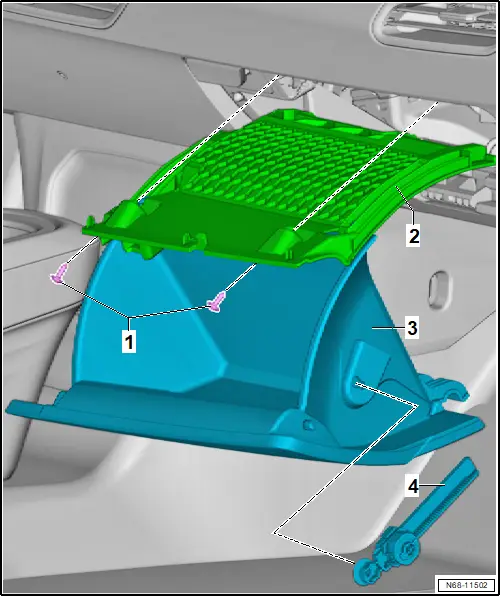

1 - Schraube

❏ 2 Stück

❏ 1,5 Nm

2 - Abdeckung für Handschuhfach

❏ → Rep.-Gr. 68 ; Abdeckung für Handschuhfach aus- und einbauen

3 - Handschuhfach

❏ → Rep.-Gr. 68 ; Handschuhfach aus- und einbauen

❏ → Rep.-Gr. 68 ; Handschuhfach Servicestellung

4 - Bremselement Handschuhfach

❏ → Rep.-Gr. 68 ; Bremselement Handschuhfach aus- und einbauen
