Volkswagen ID.3: Montageübersicht - Stirnwand. Montageübersicht - Wasserkastenabdeckung. Stirnwand aus- und einbauen

Montageübersicht - Stirnwand

Montageübersicht - Stirnwand

1 - Stirnwand

❏ → Rep.-Gr. 50 ; Stirnwand aus- und einbauen

2 - Mutter

❏ 2 Stück

❏ 8 Nm

3 - Mutter

❏ modellabhängig

❏ 4 Stück

❏ 2 Nm

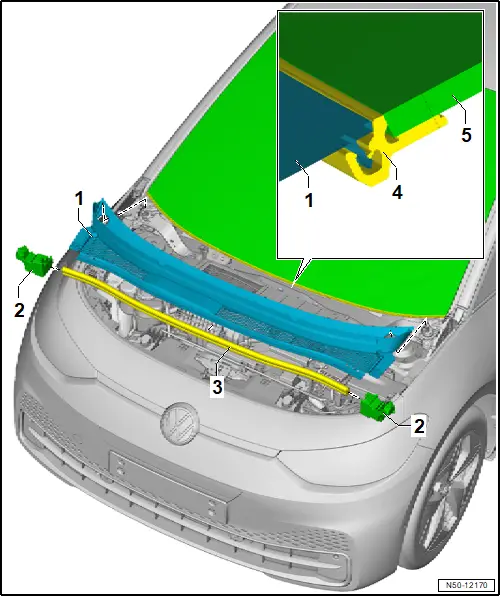

Montageübersicht - Wasserkastenabdeckung

Montageübersicht - Wasserkastenabdeckung

1 - Wasserkastenabdeckung

❏ → Rep.-Gr. 50 ; Wasserkastenabdeckung aus- und einbauen

2 - Dämpfung für Wasserkastenabdeckung

❏ Schaumformteil

❏ 2 Stück

3 - Dichtung

4 - Einfassprofil

❏ Bestandteil von Frontscheibe

5 - Frontscheibe

Stirnwand aus- und einbauen

Stirnwand aus- und einbauen

Ausbauen

– Wasserkastenabdeckung ausbauen → Rep.-Gr. 50 ; Montageübersicht - Wasserkastenabdeckung .

– Sechskantmuttern -1- und -3- abschrauben.

– Stirnwand -2- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 50 ; Montageübersicht - Stirnwand
