Volkswagen ID.3: Montageübersicht - Vordersitz, manuell verstellbar. Montageübersicht - Vordersitz, elektrisch verstellbar. Montageübersicht - Vordersitz, Top-Sport Sitz

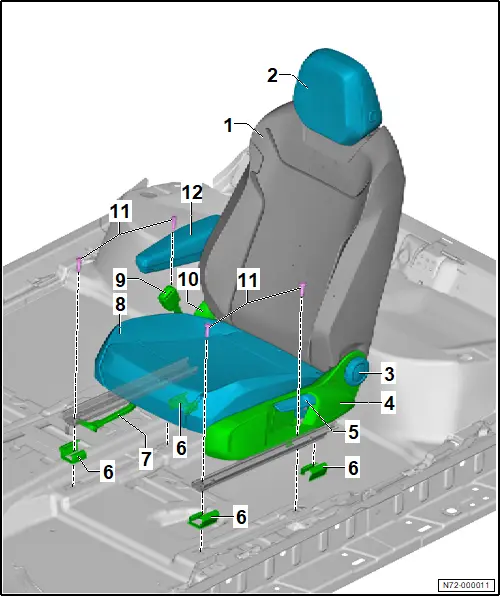

Montageübersicht - Vordersitz, manuell verstellbar

Montageübersicht - Vordersitz, manuell verstellbar

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt.

1 - Lehne vorn

❏ → Rep.-Gr. 72 ; Montageübersicht - Lehne vorn

❏ → Rep.-Gr. 72 ; Lehne vorn aus- und einbauen

2 - Kopfstütze

❏ → Rep.-Gr. 72 ; Montageübersicht - Kopfstütze

❏ → Rep.-Gr. 72 ; Kopfstütze aus- und einbauen

3 - Griff für Lehnenverstellung

❏ → Rep.-Gr. 72 ; Griff für Lehnenverstellung aus- und einbauen

4 - Seitenverkleidung Außenseite

❏ → Rep.-Gr. 72 ; Sitzverkleidung Außenseite aus- und einbauen

5 - Griff für Sitzhöhenverstellung

❏ nach Demontage ersetzen

❏ → Rep.-Gr. 72 ; Griff für Sitzhöhenverstellung aus- und einbauen

6 - Abdeckung Sitzschiene

❏ 4 Stück

7 - Griff für Sitzlängsverstellung

❏ → Rep.-Gr. 72 ; Griff für Sitzlängsverstellung aus- und einbauen

8 - Sitzwanne

❏ → Rep.-Gr. 72 ; Montageübersicht - Sitzwanne

9 - Gurtschloss vorn

❏ → Rep.-Gr. 69 ; Montageübersicht - Gurtschloss vorn

❏ → Rep.-Gr. 69 ; Gurtschloss vorn aus- und einbauen

10 - Sitzverkleidung Innenseite

❏ → Rep.-Gr. 72 ; Sitzverkleidung Innenseite aus- und einbauen

11 - Schraube

❏ 4 Stück

❏ 40 Nm

12 - Mittelarmlehne

❏ → Rep.-Gr. 68 ; Montageübersicht - Mittelarmlehne vorn

❏ → Rep.-Gr. 68 ; Mittelarmlehne vorn aus- und einbauen

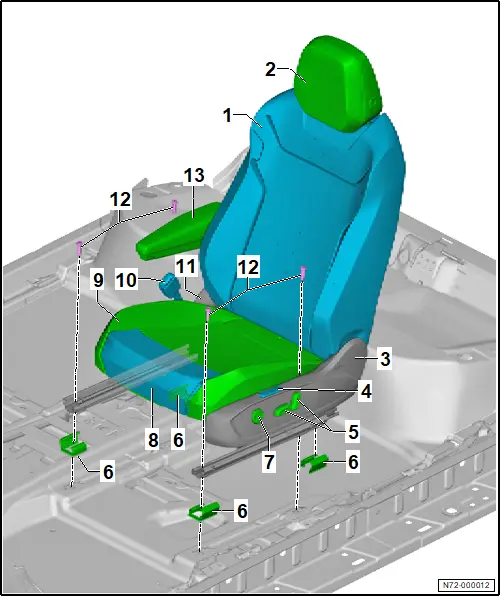

Montageübersicht - Vordersitz, elektrisch verstellbar

Montageübersicht - Vordersitz, elektrisch verstellbar

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt

1 - Lehne vorn

❏ → Rep.-Gr. 72 ; Montageübersicht - Lehne vorn

❏ → Rep.-Gr. 72 ; Lehne vorn aus- und einbauen

2 - Kopfstütze

❏ → Rep.-Gr. 72 ; Montageübersicht - Kopfstütze

❏ → Rep.-Gr. 72 ; Kopfstütze aus- und einbauen

3 - Sitzverkleidung Außenseite

❏ → Rep.-Gr. 72 ; Sitzverkleidung Außenseite aus- und einbauen

4 - Bedienungseinheit für Memoryeinstellung Fahrerseite - E464 - / Bedienungseinheit für Memoryeinstellung Beifahrerseite - E465 -

❏ → Rep.-Gr. 72 ; Bedienungseinheit für Memoryeinstellung E464/E465 aus- und einbauen

5 - Bedienungseinheit für Fahrersitzverstellung - E470 - / Bedienungseinheit für Beifahrersitzverstellung - E471 -

❏ → Rep.-Gr. 72 ; Bedienungseinheit für Sitzverstellung E470/E471 aus- und einbauen

6 - Abdeckung Sitzschiene

❏ 4 Stück

7 - Schalter für Verstellung der Lendenwirbelstütze des Fahrersitzes - E176 - / Schalter für Verstellung der Lendenwirbelstütze des Beifahrersitzes - E177 -

❏ → Rep.-Gr. 72 ; Schalter für Verstellung der Lendenwirbelstützes E176/E177 aus- und einbauen

8 - Sitztiefenverstellung

❏ → Rep.-Gr. 72 ; Montageübersicht - Sitztiefenverstellung

❏ → Rep.-Gr. 72 ; Sitztiefenverstellung aus- und einbauen

9 - Sitzwanne

❏ → Rep.-Gr. 72 ; Montageübersicht - Sitzwanne

10 - Gurtschloss vorn

❏ → Rep.-Gr. 69 ; Montageübersicht - Gurtschloss vorn

❏ → Rep.-Gr. 69 ; Gurtschloss vorn aus- und einbauen

11 - Sitzverkleidung Innenseite

❏ → Rep.-Gr. 72 ; Sitzverkleidung Innenseite aus- und einbauen

12 - Schraube

❏ 4 Stück

❏ 40 Nm

13 - Mittelarmlehne

❏ → Rep.-Gr. 68 ; Montageübersicht - Mittelarmlehne vorn

❏ → Rep.-Gr. 68 ; Mittelarmlehne vorn aus- und einbauen

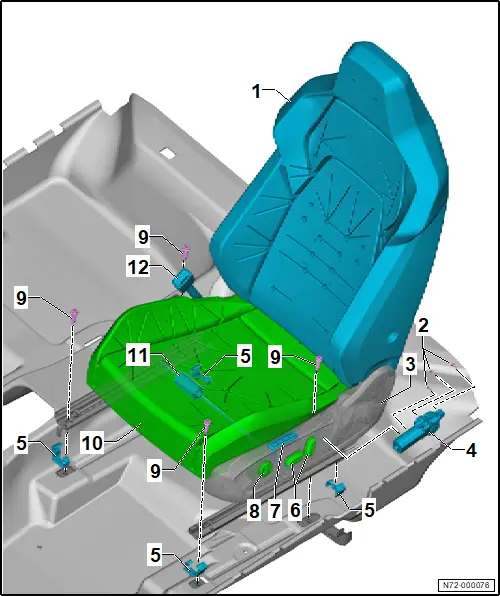

Montageübersicht - Vordersitz, Top-Sport Sitz

Montageübersicht - Vordersitz, Top-Sport Sitz

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt

1 - Lehne vorn

❏ → Rep.-Gr. 72 ; Montageübersicht - Lehne vorn

❏ → Rep.-Gr. 72 ; Lehne vorn aus- und einbauen

2 - Schraube

❏ 3 Stück

❏ nach Demontage ersetzen

❏ 6,5 Nm

3 - Sitzverkleidung Außenseite

❏ → Rep.-Gr. 72 ; Sitzverkleidung Außenseite aus- und einbauen

4 - Motor für Höhenverstellung des Fahrersitzes - V245 - / Motor für Höhenverstellung des Beifahrersitzes - V246 -

❏ → Rep.-Gr. 72 ; Sitzhöhenverstellung aus- und einbauen, elektrisch verstellbar

5 - Abdeckung Sitzschiene

❏ 4 Stück

6 - Bedienungseinheit für Sitzverstellung vorn links - EX33 - / Bedienungseinheit für Sitzverstellung vorn rechts - EX34 -

❏ → Rep.-Gr. 72 ; Bedienungseinheit für Sitzverstellung EX33/EX34 aus- und einbauen

7 - Bedienungseinheit für Memoryeinstellung Fahrerseite - E464 - / Bedienungseinheit für Memoryeinstellung Beifahrerseite - E465 -

❏ → Rep.-Gr. 72 ; Bedienungseinheit für Memoryeinstellung E464/E465 aus- und einbauen

8 - Schalter für Verstellung der Lendenwirbelstütze des Fahrersitzes - E176 - / Schalter für Verstellung der Lendenwirbelstütze des Beifahrersitzes - E177 -

❏ → Rep.-Gr. 72 ; Schalter für Verstellung der Lendenwirbelstütze E176/E177 aus- und einbauen

9 - Schraube

❏ 4 Stück

❏ 40 Nm

10 - Sitzwanne

❏ → Rep.-Gr. 72 ; Montageübersicht - Sitzwanne

11 - Motor für Längsverstellung des Fahrersitzes - V28 -

❏ → Rep.-Gr. 72 ; Motor für Längsverstellung V28 aus- und einbauen

12 - Gurtschloss vorn

❏ → Rep.-Gr. 69 ; Montageübersicht - Gurtschloss vorn

❏ → Rep.-Gr. 69 ; Gurtschloss vorn aus- und einbauen
