Volkswagen ID.3: Scheibenwaschpumpe V59 aus- und einbauen. Spritzdüsen aus- und einbauen. Montageübersicht - Heckscheibenwischanlage
Scheibenwaschpumpe V59 aus- und einbauen Frontscheibenwasch- und Heckscheibenwaschpumpe - V59 - wird nachfolgend Scheibenwaschpumpe genannt. Ausbauen –
Radhausschale vorn links lösen → Karosserie-Montagearbeiten Außen;

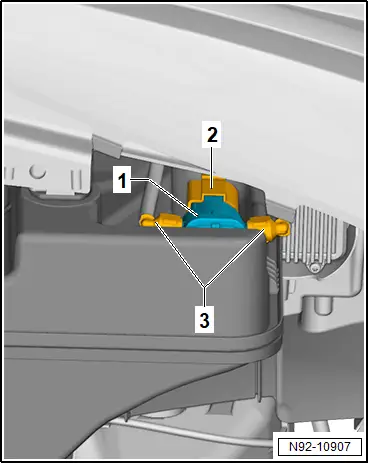

Rep.-Gr. 66 ; Radhausschale; Radhausschale vorn aus- und einbauen . – Handelsübliche Auffangwanne unterstellen. – Elektrische Steckverbindung -2- trennen. – Scheibenwaschpumpe -1- nach oben herausziehen. – Waschwasserleitungen -3- trennen. Einbauen Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten: Tipp Um
ein vertauschtes anschließen der Waschwasserleitungen auszuschließen,
sind die Anschlüsse farblich markiert und müssen beim Aufstecken
farblich zu den den Anschlüssen der Pumpe passen. – Dichttülle auf Beschädigung und richtigen Sitz prüfen. Anzugsdrehmomente ♦ → Rep.-Gr. 92 ; Montageübersicht - Frontscheibenwaschanlage
Spritzdüsen aus- und einbauen Heizwiderstand für Spritzdüse
links - Z20 - und Heizwiderstand für Spritzdüse rechts - Z21 - sind in

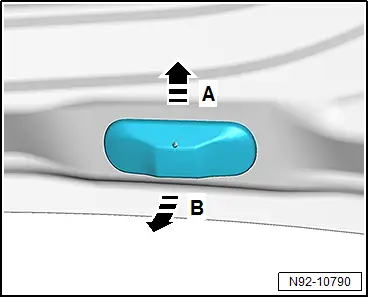

den Spritzdüsen enthalten. Ausbauen – Frontklappe öffnen. – Spritzdüse nach oben in -Pfeilrichtung A- drücken. – Spritzdüse nach unten aus der Frontklappe in -Pfeilrichtung B- herausschwenken. – Sicherungsklammer -1- in -Pfeilrichtung- entriegeln. – Anschluss Waschwasserleitung -2- abziehen. – Elektrische Steckverbindung -4- trennen. – Spritzdüse -3- abnehmen. Einbauen Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten: Undichtigkeit am Anschluss Waschwasserleitung. – Beim Aufstecken der Waschwasserleitung die Sicherungsklammer hörbar in den Anschluss der Waschwasserleitung einrasten. – Spritzdüse, oben beginnend, in die Einbauöffnung der Frontklappe stecken, bis die Spritzdüse hörbar verrastet. – Spritzdüsen einstellen → Heft ; Scheibenwisch- und -waschanlage und Scheinwerferreinigungsanlage: Funktionsprüfung . Scheibenwaschpumpe V59 aus- und einbauen
Spritzdüsen aus- und einbauen
_101.webp)
HINWEIS
Montageübersicht - Heckscheibenwischanlage

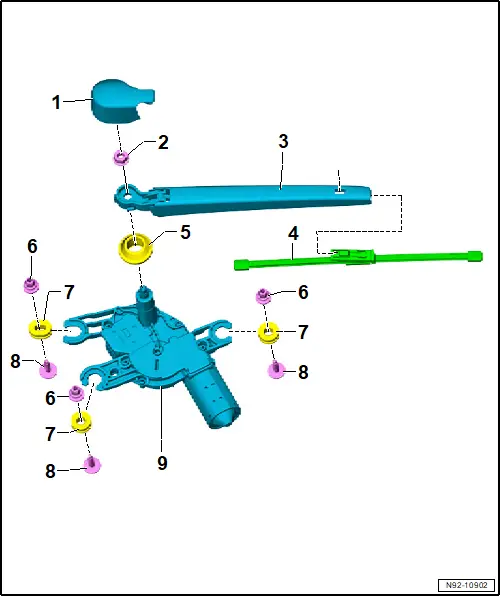

Montageübersicht - Heckscheibenwischanlage
1 - Abdeckkappe
2 - Mutter
❏ 12 Nm
3 - Scheibenwischerarm
❏ → Rep.-Gr. 92 ; Scheibenwischerarm aus- und einbauen
4 - Scheibenwischerblatt
❏ → Rep.-Gr. 92 ; Scheibenwischerblatt aus- und einbauen
5 - Dichtung in der Heckscheibe
6 - Distanzstück
❏ 3 Stück
7 - Gummiring
❏ 3 Stück
8 - Schraube
❏ 3 Stück
❏ 8 Nm
9 - Motor für Heckscheibenwischer - V12 -
❏ → Rep.-Gr. 92 ; Motor für Heckscheibenwischer V12 aus- und einbauen
