Volkswagen ID.3: Seitenscheibe vorn aus- und einbauen. Montageübersicht - Türscheibe vorn. Montageübersicht - Türscheibe hinten

Seitenscheibe vorn aus- und einbauen

Seitenscheibe vorn aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Draht für Trennvorrichtung - VAS 6452/2 -

♦ Drahtabrollgerät - VAS 6452/1 -

♦ Einstelllehre - 3371 -

♦ Saugheber - V.A.G 1344 -

♦ Ziehgriff - V.A.G 1351/1 -

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Modellabhängig kann die Form der Seitenscheibe abweichen.

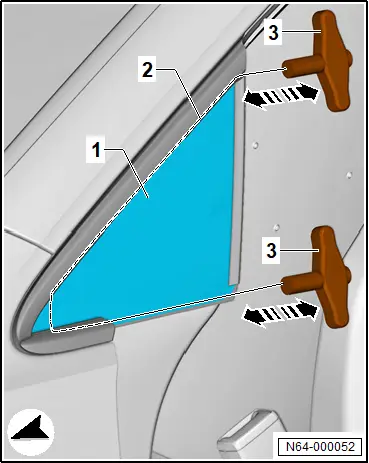

– Draht für Trennvorrichtung - VAS 6452/2 - -2- von Drahtabrollgerät - VAS 6452/1 - abrollen.

– Draht für Trennvorrichtung - VAS 6452/2 - -2- um Seitenscheibe vorn -1- herumlegen.

– Drahtenden mit Ziehgriff - V.A.G 1351/1 - -3- sichern.

– Kleberaupe mit sägenden Bewegungen in -Pfeilrichtungen- mit Ziehgriff freischneiden.

– Seitenscheibe vorn -1- mit Saugheber - V.A.G 1344 - abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Bedingung

Allgemeine Hinweise müssen beachtet werden:

● → Allgemeine Information - Karosserie; Rep.-Gr. 52 ; Anwendung von Klebstoffen; Einbauhinweise für geklebte Scheiben

● → Allgemeine Information - Karosserie; Rep.-Gr. 52 ; Anwendung von Klebstoffen; Allgemeine Hinweise für Anwendung von Klebstoffen beachten

● → Allgemeine Information - Karosserie; Rep.-Gr. 52 ; Anwendung von Klebstoffen; Mindestaushärtezeiten für geklebte Scheiben

Wenn eine nicht zerstörte Seitenscheibe eingebaut wird:

– → Allgemeine Information - Karosserie; Rep.-Gr. 52 ; Anwendung von Klebstoffen; Nicht zerstörte Scheiben zum Einbauen vorbereiten .

Fortsetzung

Wenn eine neue Seitenscheibe eingebaut wird:

– → Allgemeine Information - Karosserie; Rep.-Gr. 52 ; Anwendung von Klebstoffen; Neue Scheiben zum Einbauen vorbereiten .

Fortsetzung

– Karosserieflansch zum Einbauen vorbereiten → Allgemeine Information - Karosserie; Rep.-Gr. 52 ; Anwendung von Klebstoffen; Karosserieflansch zum Einbauen vorbereiten .

– Scheibenklebstoff auf gekennzeichnete Klebefläche der Seitenscheibe vorn umlaufend auftragen.

Maßangaben für Raupenquerschnitt:

♦ Höhe 10 mm ±1 mm

♦ Breite 6,5 mm ±0,5 mm

– Spaltmaße mit Einstelllehre - 3371 - prüfen, dabei → Rep.-Gr. 00 ; Spaltmaße Mitte beachten.

Montageübersicht - Türscheibe vorn

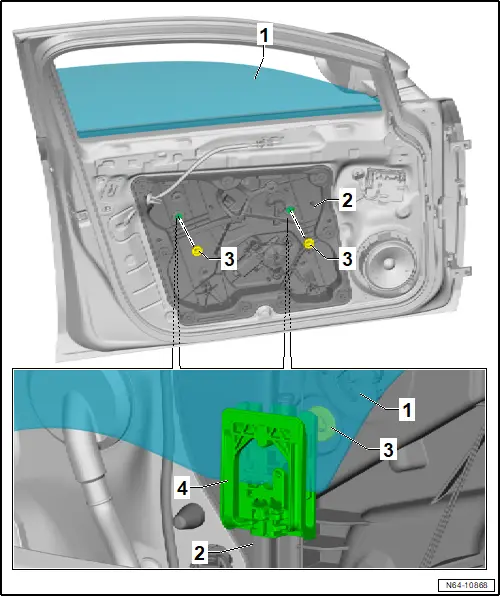

Montageübersicht - Türscheibe vorn

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt.

1 - Türscheibe vorn

❏ → Rep.-Gr. 64 ; Türscheibe vorn aus- und einbauen

2 - Fensterheber

❏ → Rep.-Gr. 57 ; Montageübersicht - Fensterheber

❏ → Rep.-Gr. 57 ; Fensterheber aus- und einbauen

3 - Tülle

❏ ausstattungs-/baustandsabhängig

❏ 2 Stück

4 - Klemmbacke

❏ 2 Stück

Montageübersicht - Türscheibe hinten

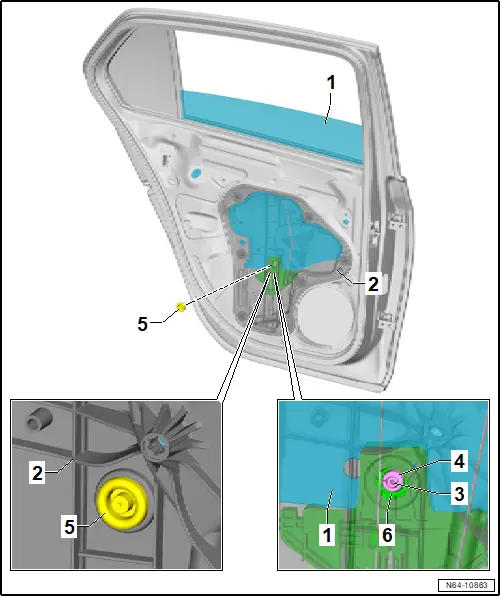

Montageübersicht - Türscheibe hinten

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt.

1 - Türscheibe hinten

❏ → Rep.-Gr. 64 ; Türscheibe hinten aus- und einbauen

2 - Fensterheber

❏ → Rep.-Gr. 58 ; Montageübersicht - Fensterheber

❏ → Rep.-Gr. 58 ; Fensterheber aus- und einbauen

3 - Spreizniet

❏ ausstattungs-/baustandsabhängig

4 - Spreizdübel

❏ ausstattungs-/baustandsabhängig

5 - Tülle

❏ ausstattungs-/baustandsabhängig

6 - Führung elektrischer Fensterheber

❏ ausstattungs-/baustandsabhängig
