Volkswagen ID.3: Sitzlehnenverstellrad aus- und einbauen. Vordersitz auf Halter für Sitzreparatur montieren. Lendenwirbelstütze aus- und einbauen

Sitzlehnenverstellrad aus- und einbauen

Sitzlehnenverstellrad aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Montagewerkzeug - 3399 -

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

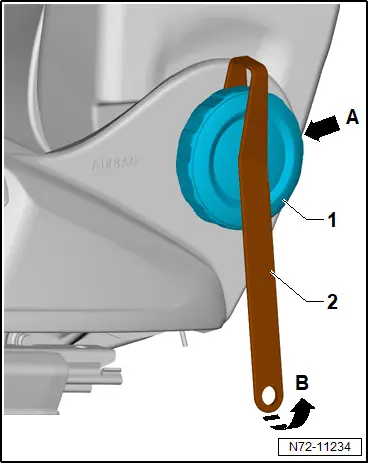

– Sitzlehnenverstellrad -1- so weit drehen, bis Verrastung -Pfeil A- sichtbar ist.

– Montagewerkzeug - 3399 - -2- einsetzen und Sitzlehnenverstellrad -1- in -Pfeilrichtung B- hebeln.

– Sitzlehnenverstellrad -1- um 120° weiter drehen.

– Montagewerkzeug - 3399 - -2- einsetzen und Sitzlehnenverstellrad -1- in -Pfeilrichtung B- hebeln.

– Sitzlehnenverstellrad -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Sitzlehnenverstellrad durch Gegenziehen auf festen Sitz prüfen.

Vordersitz auf Halter für Sitzreparatur montieren

Vordersitz auf Halter für Sitzreparatur montieren

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Adapter für Sitzreparatur - VAS 6136/1 -

♦ Halter für Sitzreparatur - VAS 6136 -

♦ Motor- und Getriebehalter - VAS 6095A -

– Vordersitz ausbauen → Rep.-Gr. 72 ; Vordersitz aus- und einbauen .

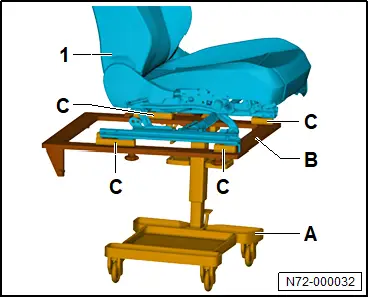

– Halter für Sitzreparatur - VAS 6136 - -B- am Motor- und Getriebehalter - VAS 6095A - -A- anbauen.

– Vordersitz -1- mit Adapter für Sitzreparatur - VAS 6136/1 - -C- auf Halter für Sitzreparatur - VAS 6136 - -B- befestigen.

Anzugsdrehmomente

♦ → Rep.-Gr. 72 ; Montageübersicht - Vordersitz

Lendenwirbelstütze aus- und einbauen

Lendenwirbelstütze aus- und einbauen

Kompressor für Multikontursitz im Fahrersitz - V439 - oder Kompressor für Multikontursitz im Beifahrersitz - V440 - werden nachfolgend Kompressor für Multikontursitz genannt.

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

– Bezug und Polster Lehne ausbauen → Rep.-Gr. 74 ; Bezug und Polster Lehne aus- und einbauen .

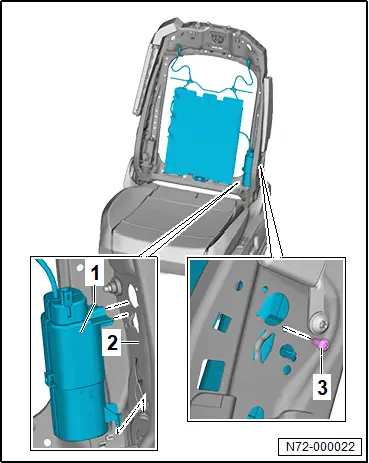

– Schraube -3- herausdrehen.

– Elektrische Steckverbindung vom Kompressor für Multikontursitz -1- trennen.

– Kompressor für Multikontursitz -1- aus Lehnenrahmen -2- aushaken.

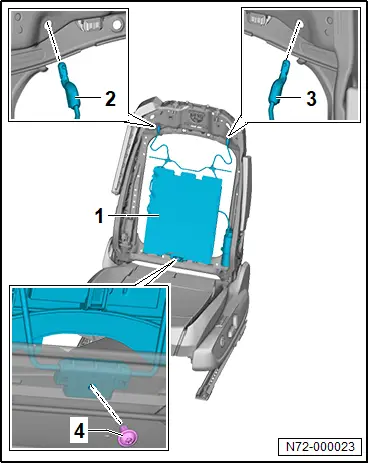

– Schraube -4- herausdrehen.

– Drähte -2- und -3- ausfädeln.

– Lendenwirbelstütze -1- mit Kompressor für Multikontursitz herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 72 ; Montageübersicht - Lendenwirbelstütze
