Volkswagen ID.3: Sitzwanne aus- und einbauen. Kopfstütze aus- und einbauen. Kopfstützenführung aus- und einbauen

Sitzwanne aus- und einbauen

Sitzwanne aus- und einbauen

Ausbauen

– Sitzbank ausbauen → Rep.-Gr. 72 ; Sitzbank / Einzelsitze aus- und einbauen .

– Einstiegsleiste hinten ausbauen → Rep.-Gr. 70 ; Einstiegsleiste hinten aus- und einbauen .

– Bodenbelag im Bereich der Sitzwanne nach vorn schlagen.

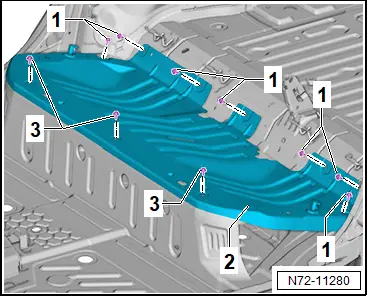

– Schrauben -1- und -3- herausdrehen.

– Sitzwanne -2- herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 72 ; Montageübersicht - Sitzbank / Einzelsitze

Kopfstütze aus- und einbauen

Kopfstütze aus- und einbauen

Ausbauen

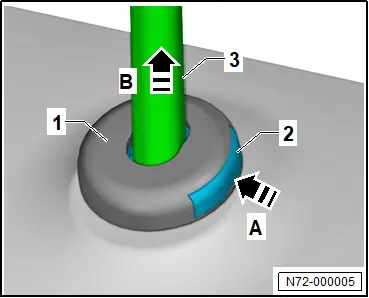

– Rücksitzlehne entriegeln und etwas nach vorn klappen.

– Entriegelungstaste für Höhenverstellung -2- an Kopfstützenführung -1- in -Pfeilrichtung A- drücken und halten.

– Kopfstütze -3- in -Pfeilrichtung B- bis Anschlag nach oben stellen.

– Entriegelungstaste -2- an Kopfstützenführung -1- in -Pfeilrichtung A - drücken und halten.

– Kopfstütze -3- in -Pfeilrichtung B- aus Kopfstützenführung -1- herausziehen und abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Kopfstützenführung aus- und einbauen

Kopfstützenführung aus- und einbauen

Ausbauen

Tipp

Zum Ausbau werden 3 handelsübliche Schraubendreher benötigt, Klingenhöhe: 0,4 mm, Klingenbreite: 8 mm.

– Kopfstütze ausbauen → Rep.-Gr. 72 ; Kopfstütze aus- und einbauen .

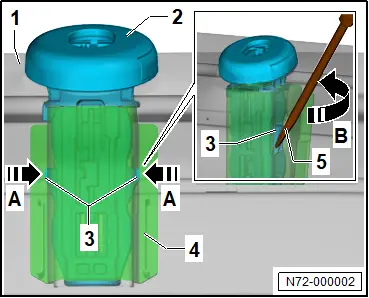

– Bezug mit Polster -1- außen etwas nach unten drücken.

Tipp

2 Schraubendreher so neben den Rasthaken einsetzen, dass jeweils die flache Seite der Schraubendreherklinge am Rasthaken anliegt.

– Jeweils einen Schraubendreher seitlich vom Kopfstützenrohr -4- bis zum Rasthaken -3- schieben.

– Beide Schraubendreher um 90° in -Pfeilrichtung B- drehen und Rasthaken -3- in -Pfeilrichtung A- entriegeln.

– Kopfstützenführung -2- mit 3. Schraubendreher aus Kopfstützenrohr -4- abhebeln.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.
