Volkswagen ID.3: Stellmotor für Frischluft- und Umluftklappe VX96 aus- und einbauen. Stelleinheit für Luftverteilerklappe links aus- und einbauen. Stelleinheit für Luftverteilerklappe rechts aus- und einbauen

Stellmotor für Frischluft- und Umluftklappe VX96 aus- und einbauen

Stellmotor für Frischluft- und Umluftklappe VX96 aus- und einbauen

Ausbauen

Frischluft- und Umluftklappe -VX96- mit Stellmotor für Frischluft-Umluft-, Staudruckklappe -V425- und Potenziometer für Stellmotor der Frischluft-Umluft-, Staudruckklappe -G644- wird nachfolgend Stellmotor genannt.

Um ein Vertauschen der Stellmotoren zu verhindern, Positionen der Stellmotoren und Stecker vor dem Ausbau kennzeichnen.

– Funktion „Standklimatisierung“ deaktivieren → Betriebsanleitung.

– Luftansaugkasten des Heiz- und Klimageräts ausbauen → Rep.-Gr.87; Luftansaugkasten des Heiz- und Klimageräts aus- und einbauen.

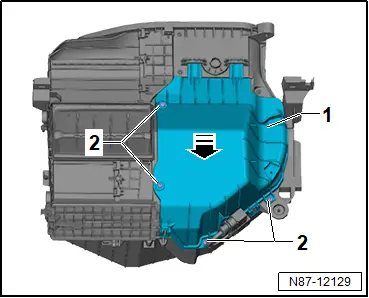

– Schrauben -2- herausdrehen.

– Deckel -1- in -Pfeilrichtung- abnehmen.

– Schrauben -2- herausdrehen.

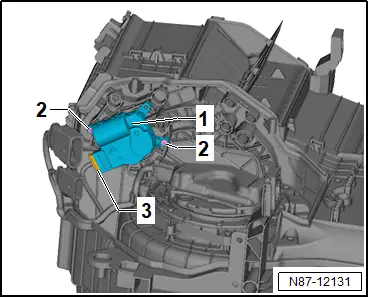

– Elektrische Steckverbindung -3- trennen.

– Stellmotor -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

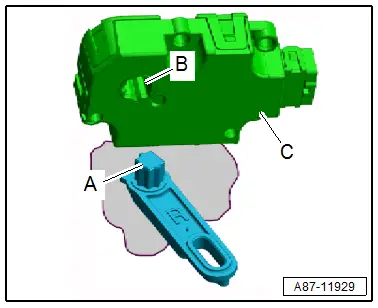

– Position Welle -A- zur Aufnahme -B- prüfen.

Bedingung

● Wenn die Verzahnungen nicht korrekt zueinander positioniert sind, kann der Stellmotor -C- nicht aufgesteckt werden.

Wurde ein Stellmotor ersetzt oder an einer anderen Position verbaut:

– Funktion „Klappenendanschläge der Stellmotoren anlernen“ → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.

Fortsetzung

Anzugsdrehmomente

♦ → Rep.-Gr.87; Montageübersicht - Stellmotoren vorn

Stelleinheit für Luftverteilerklappe links aus- und einbauen

Stelleinheit für Luftverteilerklappe links aus- und einbauen

Ausbauen

Um ein Vertauschen der Stellmotoren zu verhindern, Positionen der Stellmotoren und Stecker vor dem Ausbau kennzeichnen.

– Schalttafel ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70; Schalttafel; Schalttafel aus- und einbauen.

– Stellmotor für Temperaturklappe vorn links -VX34- ausbauen → Rep.-Gr.87; Stellmotor für Temperaturklappe vorn links VX34 aus- und einbauen.

– Stellmotor für Luftverteilerklappe vorn links -VX93- ausbauen → Rep.-Gr.87; Stellmotor für Luftverteilerklappe vorn links VX93 aus- und einbauen.

– Elektrische Leitung freilegen.

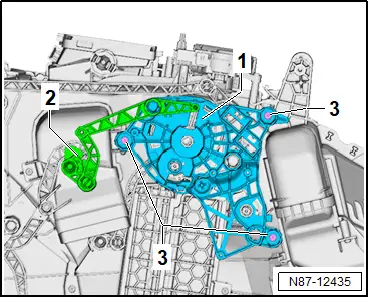

– Betätigungshebel -2- abnehmen.

– Schrauben -3- herausdrehen.

– Stelleinheit für Luftverteilerklappe -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr.87; Montageübersicht - Stellmotoren vorn

Stelleinheit für Luftverteilerklappe rechts aus- und einbauen

Stelleinheit für Luftverteilerklappe rechts aus- und einbauen

Ausbauen

Um ein Vertauschen der Stellmotoren zu verhindern, Positionen der Stellmotoren und Stecker vor dem Ausbau kennzeichnen.

– Schalttafel ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70; Schalttafel; Schalttafel aus- und einbauen.

– Stellmotor für Temperaturklappe vorn rechts -VX35- ausbauen → Rep.-Gr.87; Stellmotor für Temperaturklappe vorn rechts VX35 aus- und einbauen.

– Stellmotor für Luftverteilerklappe vorn rechts -VX94- ausbauen → Rep.-Gr.87; Stellmotor für Luftverteilerklappe vorn rechts VX94 aus- und einbauen.

– Elektrische Leitung freilegen.

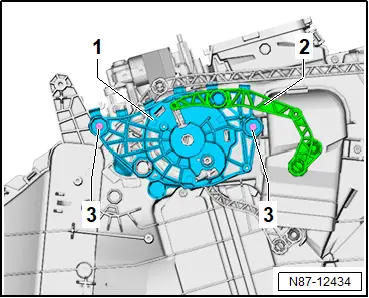

– Betätigungshebel -1- abnehmen.

– Schrauben -3- herausdrehen.

– Stelleinheit für Luftverteilerklappe -2- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr.87; Montageübersicht - Stellmotoren vorn
