Volkswagen ID.3: Sturz an der Hinterachse einstellen. Spur an der Hinterachse einstellen. Spur an der Vorderachse einstellen

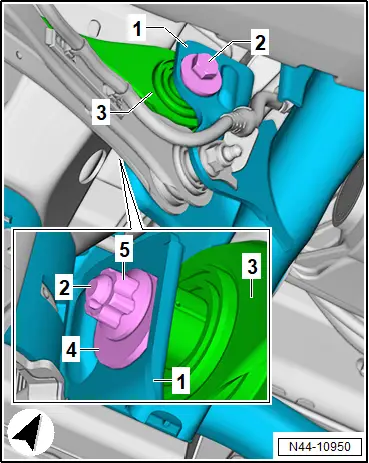

Sturz an der Hinterachse einstellen

– Mutter -4- am Federlenker -3- innen lösen.

– Sturz durch Verdrehen der Exzenterschraube -2- einstellen.

Tipp

Maximale Verstellbereich ist 90° nach links oder rechts von der Mittellage aus.

– Neue Mutter -4- festziehen, dabei an Exzenterschraube -2- gegenhalten.

– Sollwert Sturz prüfen → Rep.-Gr. 44 ; Sollwerte für Achsvermessung .

Anzugsdrehmomente

♦ → Rep.-Gr. 42 ; Montageübersicht - Federlenker

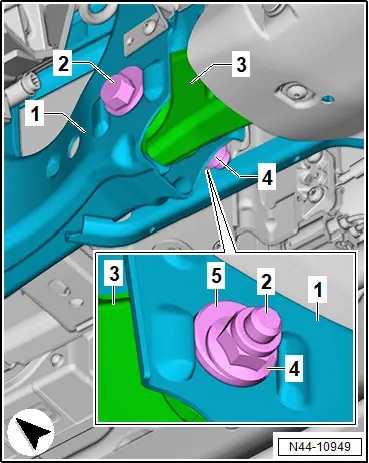

– Mutter -5- an der Spurstange -3- innen lösen.

– Spur durch Verdrehen der Exzenterschraube -2- einstellen.

Tipp

Der maximale Verstellbereich ist 90° nach links oder rechts von der Mittellage aus.

– Neue Mutter -5- festziehen, dabei an Exzenterschraube -2- gegenhalten.

– Sollwert Spur prüfen → Rep.-Gr. 44 ; Sollwerte für Achsvermessung .

Anzugsdrehmomente

♦ → Rep.-Gr. 42 ; Montageübersicht - Spurstange

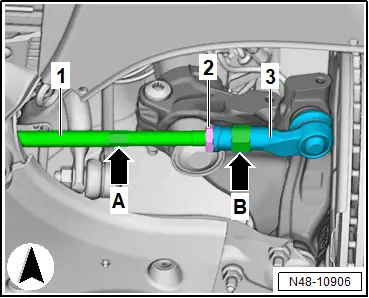

– Mutter -2- lösen dazu am Sechskant -Pfeil A- an der Spurstange -1- gegenhalten.

– Spurstange -1- am Spurstangenkopf -3- lösen. Dazu geeignetes Werkzeug am Sechskant -Pfeil A- und -Pfeil B- ansetzen.

– Spur am linken und rechten Rad durch Verdrehen vom Sechskant -Pfeil A- einstellen. Dabei am Sechskant -Pfeil B- gegenhalten.

HINWEIS

Beschädigungen an Faltenbälgen durch verdrehte Faltenbälge.

– Auf beschädigungsfreien und nicht verdrehten Faltenbalg am Lenkgetriebe achten. Verdrehte Faltenbälge verschleißen in kurzer Zeit.

– Kontermutter für Gewindestück nur bei auf dem Boden stehendem Fahrzeug festziehen.

– Kontermutter -2- festziehen.

– Sollwert Spur prüfen → Rep.-Gr. 44 ; Sollwerte für Achsvermessung .

Anzugsdrehmomente

♦ → Rep.-Gr. 48 ; Montageübersicht -Spurstangen
