Türfeststeller aus- und einbauen

Türfeststeller aus- und einbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

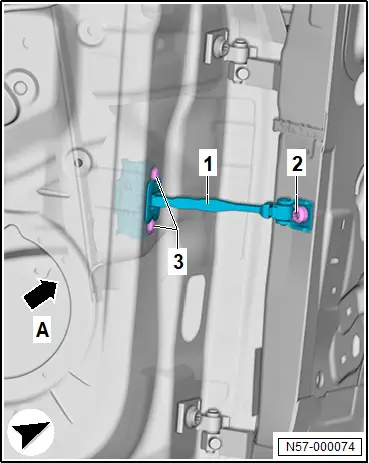

Ausbauen

– Lautsprecher vorn ausbauen → Kommunikation; Rep.-Gr. 91 ; Bauteile/Steuergeräte; Tieftonlautsprecher aus- und einbauen .

– Schraube -2- herausdrehen.

– Schrauben -3- herausdrehen.

– Türfeststeller -1- durch Öffnung des Lautsprechers -Pfeil A- entnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 57 ; Montageübersicht - Tür

Montageübersicht - Türeinbauteile

Montageübersicht - Türeinbauteile

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt.

1 - Tür

❏ → Rep.-Gr. 57 ; Tür aus- und einbauen

❏ → Rep.-Gr. 57 ; Tür einstellen

2 - Fensterführung

❏ → Rep.-Gr. 57 ; Fensterführung aus- und einbauen

3 - Clip

4 - Fensterschachtleiste außen

❏ → Rep.-Gr. 57 ; Fensterschachtleiste außen aus- und einbauen

5 - Fensterschachtleiste innen

❏ → Rep.-Gr. 57 ; Fensterschachtleiste innen aus- und einbauen

6 - Stopfen

7 - Dämpfung für Türaußenblech Innenseite

❏ selbstklebend

❏ Abmaße → Elektronischen Teilekatalog (ETKA)

❏ → Allgemeine Information - Karosserie; Rep.-Gr. 52 ; Allgemeine Handlungen; Dämpfung für Türaußenblech Innenseite aus- und einbauen

8 - Türaußendichtung

❏ → Rep.-Gr. 57 ; Türaußendichtung aus- und einbauen

9 - Dämpfung für Türaußenblech Innenseite

❏ selbstklebend

❏ Abmaße → Elektronischen Teilekatalog (ETKA)

❏ 2 Stück

❏ → Allgemeine Information - Karosserie; Rep.-Gr. 52 ; Allgemeine Handlungen; Dämpfung für Türaußenblech Innenseite aus- und einbauen

10 - Stopfen

11 - Stopfen

Montageübersicht - Fensterheber

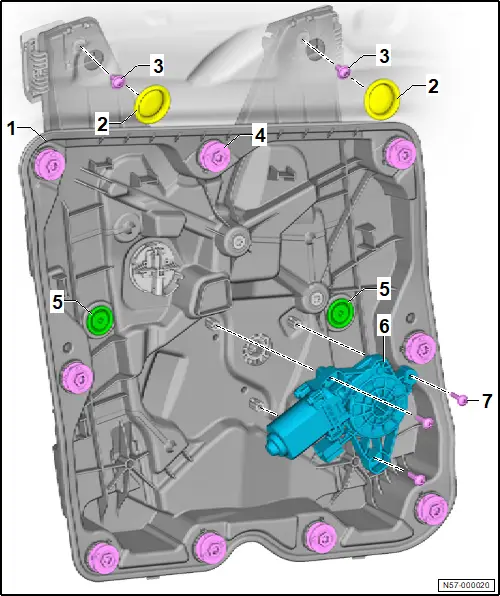

Montageübersicht - Fensterheber

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt

1 - Fensterheber

❏ → Rep.-Gr. 57 ; Fensterheber aus- und einbauen

2 - Abdeckkappe

❏ ausstattungs-/baustandsabhängig

❏ 2 Stück

3 - Schraube

❏ 2 Stück

❏ 8 Nm

4 - Clip

❏ 9 Stück

5 - Abdeckkappe

❏ 2 Stück

6 - Fensterhebermotor Fahrerseite - V147 - / Fensterhebermotor Beifahrerseite - V148 -

❏ → Rep.-Gr. 57 ; Fensterhebermotor V147/V148 aus- und einbauen

7 - Schraube

❏ 3 Stück

❏ 3 Nm
